CD4060是由一振蕩器和14級二進制串行計數器位組成，振蕩器的結構可以是RC或晶振電路，CR為高電平時，計數器清零且振蕩器使用無效。所有的計數器位均為主從觸發器。在CP1（和CP0）的下降沿計數器以二進制進行計數。在時鐘脈沖線上使用斯密特觸發器對時鐘上升和下降時間限制。

cd4060應用電路圖（一）

采用CD4060分頻器的定時通電控制器電路：

本例介紹一款采用CD4060分頻器集成電路制作的定時通電控制器，能按設定的開、停時間比來控制電器，使之間歇工作，可用于控制使用交流220 V電源的小功率噴霧設施或加濕器、換氣扇等。

該定時通電控制器電路由電源電路、多諧振蕩器電路、開／停時間選擇電路和控制電路組成，如下圖所示。

電路中，電源電路由電源開關S、熔斷器FU、工作狀態選擇開關S2、電源變壓器T、整流二極管VD1、VD2、濾波電容C3～C5、三端穩壓集成電路IC3、限流電阻R4和電源指示發光二極管VL組成；多諧振蕩器電路由內置振蕩器的分頻集成電路IC1和電阻R1*、R2、電容C1組成；啟/停時間選擇電路由計數/脈沖分配器集成電路IC2和啟/停時間比較選擇開關S3組成；控制電路由電阻R3、R5、晶體管V、光耦合器VLC和壓敏電阻RV組成。交流220 V電壓經T降壓、VD1和VD2整流及C5濾波后，一路經R5供給VLC內部的發光二極管；另一路經IC3穩壓為+9V，作為IC1和IC2的工作電源，同時經R4將VL點亮。RV為過壓保護元件，可防止VLC內部的光控晶閘管被浪涌電流或尖峰電壓擊穿。

多諧振蕩器通電工作后，從IC1的3腳（Q14端）輸出周期為1 min的方波脈沖信號，作為IC2，第14腳（CP端）的計數脈沖，102的3腳每10 min輸出一個高電平或每6 min輸出一個高電平（將S3置于“1”位置時，受控電器每10 min工作1 min;將S3置于“2”位置時，受控電器每6 min工作1min）。晶體管V在IC2的3腳輸出高電平時導通，使VLC內部的發光二極管點亮，光控晶閘管受光照射而導通，受控電器通電工作。

將S2置于“1”位置時，受控電器間歇通電工作；將S2置于“2”位置時，受控電器連續通電工作。

cd4060應用電路圖（二）

上圖是：CD4060構成的具有定時功能的鎘鎳電池充電器

cd4060應用電路圖（三）

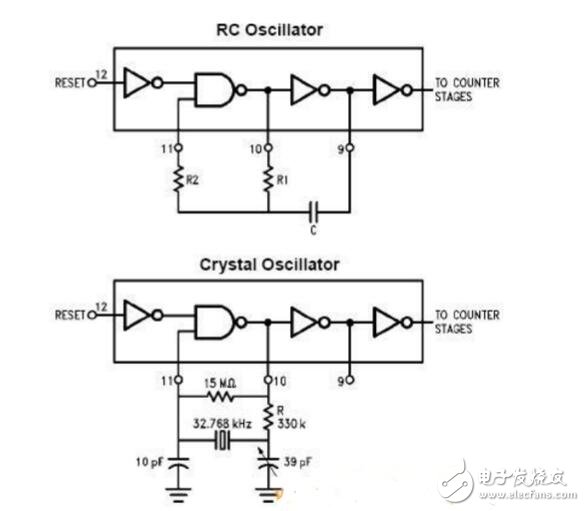

CD4060B典型振蕩器連接：

上圖-RC振蕩器下圖-晶體振蕩器

RC振蕩器中T=2.2R1C，R2=2*R1~10*R1

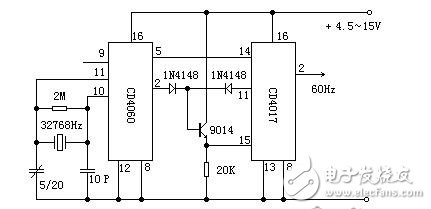

石英振蕩頻率的校正，可用頻率計測量CD4060第9腳應為32768Hz，若偏離可微調整可變電容加以校正。圖是由一片CD4060構成的60Hz的時基信號發生器。相對前幾種是最為實用的時基信號電路。

cd4060應用電路圖（四）

電路工作原理

循環工作定時控制器電路原理圖

電路通過電容C2和泄放電阻R3降壓后，經過橋堆IC2整流，VD2穩壓后，得到12V左右的直流電壓，為IC1及其它電路供電。IC1為14位二進制計數/分頻器集成電路，通過

由R1、R2、C1和IC1的內部電路構成一定頻率的時鐘振蕩器，為IC1的定時提供時鐘脈沖。當電路通電后，首先進入設備的工作間隙等待時間，IC1內部通過對時鐘脈沖的計數和分頻實現延時，當計時時間到時（按圖中參數，約為3小時），IC1的Q14端輸出高電平，使三極管V導通，繼電器KA得點，驅動受控設備開始工作。此時，IC1又開始對設備工作時間進行計時，定時時間到時（按圖中參數，約為20分鐘），IC1的Q14端重新變?yōu)榈碗娖剑筕截止，設備停止工作。此時，IC1自動復位，又開始下一次計時，從而可以使設備按照設定時間進行定時循環工作。圖中VL為工作指示燈。

元器件選擇

集成電路IC1選用14位二進制計數/分頻器集成電路CD4066，也可使用CC4066或其它功能相同的數字電路集成塊。IC2選用1A、50V的橋堆，也可用四只1N4007二極管接成。三極管V選用NPN型三極管8050，也可使用9013或3DG12等國產三極管。VD1選用整流二極管1N4007；VD1選用1W，12V的硅穩壓管，如1N4742；VD3～VD5使用開關二極管1N4148；VL選用普通發光二極管。電阻R1、R2、R4、R6和R7選用1/4W的金屬膜電阻器；R3和R5選用1/2W碳膜電阻器。C1選用滌綸或獨石電容器；C2選用耐壓為450V及以上的聚丙烯電容器；C3選用耐壓為16V的鋁電解電容器。KA選用線圈電壓為12V的微型繼電器，觸點容量根據受控設備的功率來確定。

制作與調試方法

電路安裝完成后，一般無需調試即能正常工作。當需要調節控制時間時，可調節R1、和C1的參數；也可改變IC1輸出控制端（Q4～Q14）的位置來實現。
