基于C3-370C的GPS定位及軌跡記錄儀！

在郵購部買了C3-370C的GPS，準備做GPS軌跡記錄，因為我一直想在旅游的照片上加上坐標信息……

開始用M48作控制mcu，結果寫著寫著，發現Flash空間不足，想換個M8或M88的，不過不好買，手上正好還有兩塊STC90C52，8K的，于是就換上C52了。

C52不帶AD，那電池檢測又成問題，于是從壞的萬用表上拆下一個2904運放，做了個簡單的電池電壓檢測。

現在整個設備的供電都由鋰電池直接提供，配一塊880mah的手機電池，可以用6小時左右；

我用24C64記錄軌跡信息，包括日期時間、經緯度在內的一組信息，可存儲512條，按1min/條，可存8小時。

數據通過串口傳給上位機，上位機軟件轉換數據，也可直接輸出KML文件，在Goole earth中打開。

按鍵0： 短按（可見衛星信息|坐標數據）; 長按（運行|暫停）;

按鍵1： 短按（記錄當前坐標數據）; 長按（暫停時長按刪除所有數據）;

按鍵2： 短按（背光燈）; 長按（記錄模式切換H/A90s/A60s/A30s/A10s）;

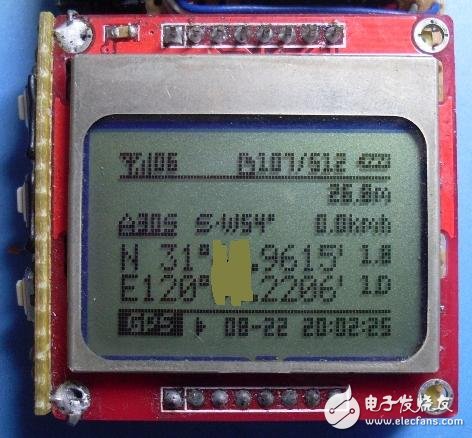

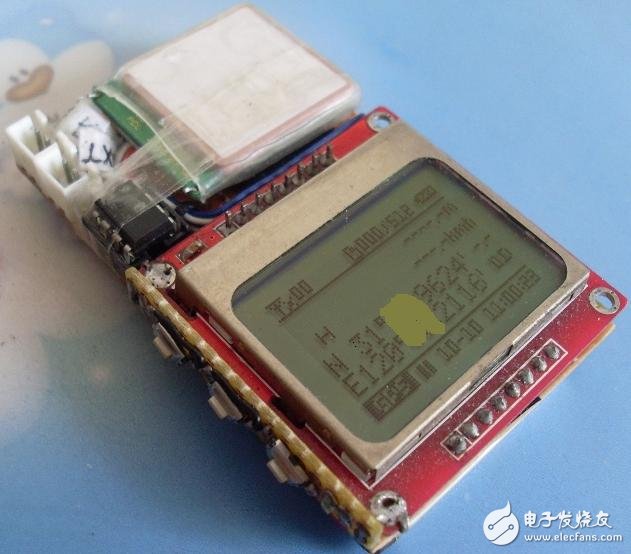

圖1 實物圖

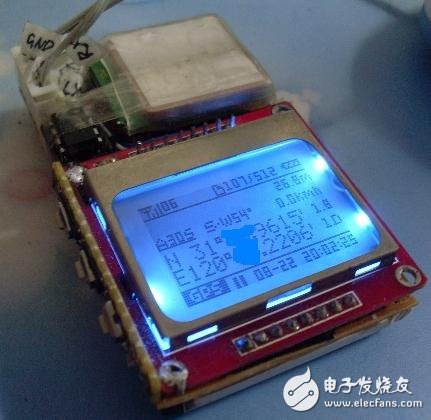

背光燈開啟

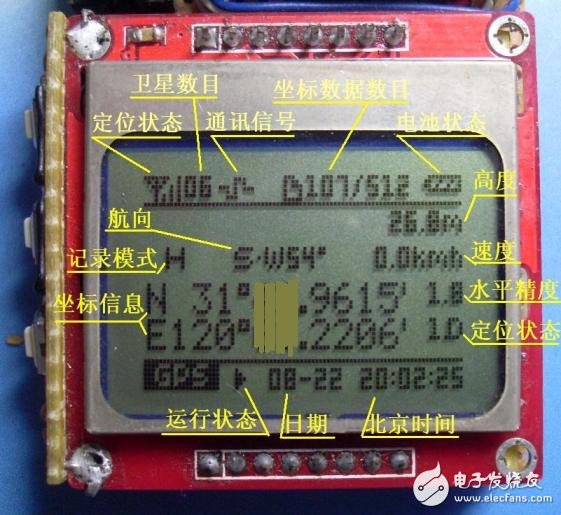

界面說明

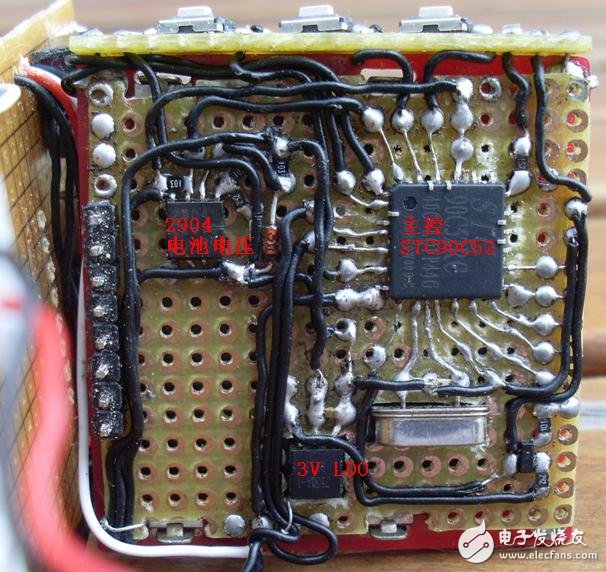

液晶背后的主控板

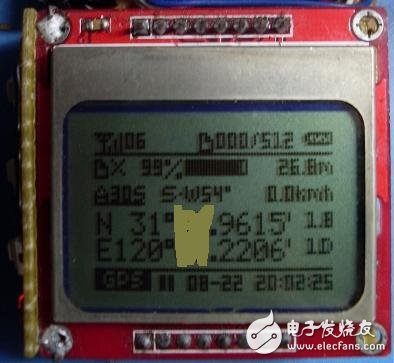

30S自動記錄模式

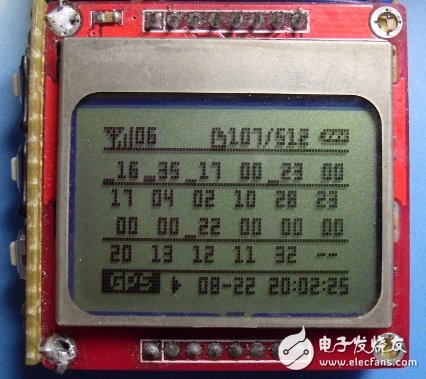

可見衛星信息

連接電腦上傳數據

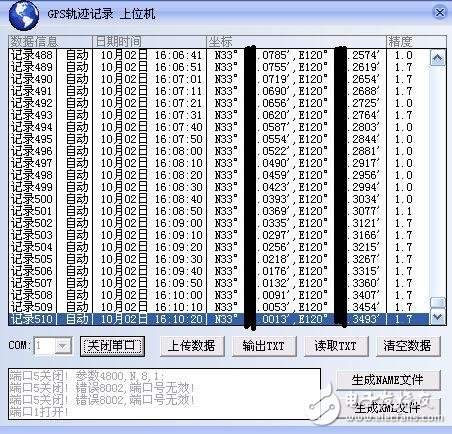

PC端接收數據

刪除數據

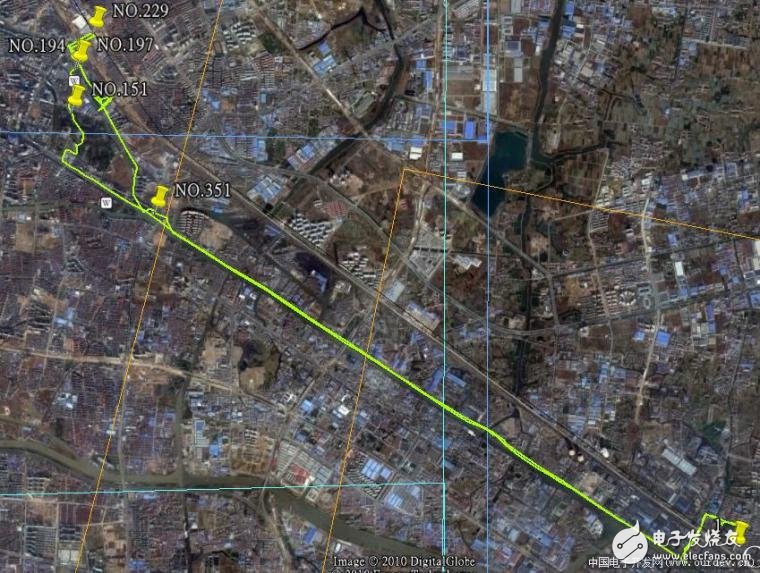

在GooleEarth打開

運放低電壓指示電路

資料下載：

GPS軌跡記錄PC端和程序
