功能：
ADW300無線計量儀表主要用于計量低壓網絡的三相有功電能，具有RS485通訊和470MHz無線通訊功能，方便用戶進行用電監測、集抄和管理?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。
應用范圍：
ADW300方便用戶進行用電監測、集抄和管理，可靈活安裝在配電箱中，可用于電力運維、環保監管等在線監測類平臺中。
訂貨范例：
具體型號：ADW300W-LR/KCTL

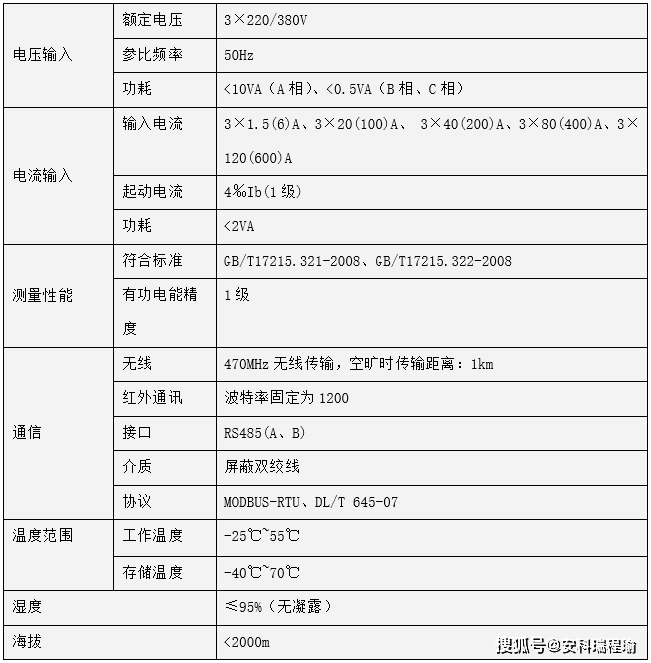

技術要求：額定電流3×1.5(6)A（ADW300W），3×20(100)A（ADW300W）
通訊協議：C:RS485通訊；LR :Lora
輔助電源：AC220V

外形尺寸

接線方式

ADW300三相四線

安裝示意

現場安裝圖

AcrelCloud-3000環保用電監管云平臺依托創新的物聯網電力傳感技術，實時采集企業總用電、生產設備及環保治理設備用電數據，通過關聯分析、超限分析、停電分析、停限產分析，結合及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態，用戶可以利用PC、手機、平板電腦等多種終端實現對平臺的訪問。

平臺登錄

在瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。

平臺首頁

平臺首頁顯示企業概況，用電統計，產污設施運行柱狀圖，治污設施運行柱狀圖，如圖所示：

企業概況：顯示接入的企業、產污/治污監測點、總監測點數量等數量，治污設備的當前運行狀況和停限產的異常狀況等信息。

停限產執行情況：以列表的方式展示今日需要執行停限產計劃的企業名單。

用電統計：以曲線圖的方式展示今日空氣質量與企業生產用電趨勢的對比，以及昨日和今日企業總用電情況。

異常企業統計：按行政區域?qū)ζ髽I(yè)異常進行數量統計，并以柱狀圖的方式展示。

數據監測

實時監控：采集現場用電信號，可以查看企業、車間設備、監測點各級的統計情況，包括生產狀態、設備狀態、電流、電壓、用電、功 率等，默認顯示昨日/今日曲線，可選擇具體的時間并生成曲線，其中用電和功率曲線中包含設置的設備啟停閥值，企業整體用電中顯示企業停產的閾值。

根據設置的啟停閾值，判斷生產時間和治污設施運行時間是否吻合，與停產限產計劃是否有時間沖突，如圖所示：

企業設施運行數據：展示接入平臺的生產點位以及關聯的治理點位各個時間點的數據上報情況。

企業電力負荷明細：展示接入平臺點位各個時間點的數據上報情況。

異常實時報警

通過關聯分析、超限分析、啟停時間分析，及時發現環保治理設備未開啟、異常關閉及減速、空轉、降頻等異常情況，同時通過數據分析還可以實時監控限產和停產整治企業運行狀態，如圖所示：

統計分析

設備狀態分析：統計分企業某個時間段內的產污設備運行、停機，監測設備失聯，可以查看實時上報的數值。

點位運行情況分析：按行業或區域統計分析企業、監測點、產污設施、治污設施等數量及運行狀態。

企業用電數據分析：統計企業在污染日、非污染日的負荷對比，并以曲線方式展示煙塵、VOCs的監測情況。

企業用電數據分析：統計企業在污染日、非污染日的負荷對比，并以曲線方式展示煙塵、VOCs的監測情況。

企業運行狀態統計：按年/月/日統計分析企業、監測點、產污設施、治污設施等異常產生的情況。

手機APP

AcrelCloud-3000環保用電監管云平臺支持Android、ios系統APP，環保局/企業用戶能根據自己的需求使用對應版本的APP，可以進行 行業/企業查詢、報警、故障查詢，實時監控?cái)?shù)據查詢，分閘操作，探測器詳細信息查詢等功能。

能耗分析

用電量分析：按企業/行業/區域統計在某個時間段內的用電量，可按日/月/年進行統計和分析，進行同比環比分析。

企業運行狀態統計：按年/月/日統計企業各點位的用電情況，可導出成報表。

企業用電數據分析：按年/月/日統計企業以及行政區域的總用電情況，可導出成報表。

應急減排管理

減排方案錄入：根據減排計劃錄入減排方案，支持應急預案的啟動。

減排企業錄入：按企業/行業/區域批量配置企業需要執行的減排方案。

減排生產執行報告：按企業/行業/區域統計在某個時間段內企業執行減排方案的情況，可以生成報告。

平臺配置：
