圖8 反激轉換器中的PWM開關模型。

此原理圖在變壓器周圍集成了所有器件，現在沒有簡化。連接到次級繞組，我們可以確定輸出電容（Cout）及其等效串聯電阻（Resr1）和輸出負載（Rload）。在輔助繞組上，可見Vcc電容（CVcc）與 ESR（Resr2）串聯。同時，IC 已被建模，電阻 RIC 。最后，電阻也存在輔助繞組和 ZCD 引腳之間連接。在 SPICE 中仿真這個原理圖，我們可以提取功率級（Ctrl節點到Vout）的控制輸出波特圖。圖9顯示了結果。請注意，雖然仿真圖8原理圖中使用的器件值沒顯示，但這些值是實際應用的代表。

圖9 功率級傳遞函數。

我們來選擇一個交越頻率 fc，在1千赫處。這是在快速瞬態響應和良好的抗噪性之間一個很好的權衡。在 DCM 電流模式反激式轉換器中的右半平面零點（RHPZ）遠離且不干擾我們。在這截止頻率處，功率級衰減測量為19.5分貝和相位為- 88.9°。

因為反饋信號由輔助繞組生成，我們需要建立一個與在 Vaux 節點觀察到的輸出相同的波特圖（圖10），相位形態沒有改變但幅值曲線受到變壓器匝數比的影響：

(1)

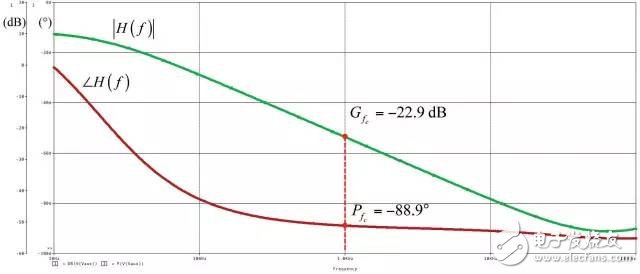

圖10 輔助繞組上的傳遞函數。

使用此平均模型配置，輸出端的所有器件都會自動反映到輔助繞組。在這里，這兩個二極管都有可以忽略不計的動態電阻，并視為短路。

功率級平均模型的簡化

下一步將包括簡化原理圖和減少器件的數量，而不改變傳遞函數。在圖8中的原理圖，我們看到有三個繞組：第一個繞組是初級繞組，第二個與功率傳輸（次級功率繞組）有關，而第三個繞組用于輸出電壓的測量。它也被設計用來為控制器供電（輔助繞組）。

由于最后的目標是繪制開環傳遞函數，我們將以單個次級端繞組盡量簡化變壓器。所有的波特圖將不在本文顯示，第一步是要去掉 IC 的電阻，然后是 Vcc 電容。最后可能的簡化是反映連接次級端到輔助繞組的器件。

讓我們把重點放在如圖11所示的變壓器上。和圖8比較，連接到輔助繞組的元件數量現在受限于 ZCD 引腳橋電阻。連接初級到電源次級和輔助繞組的匝數比分別記為 NPS 和 NPA

其中

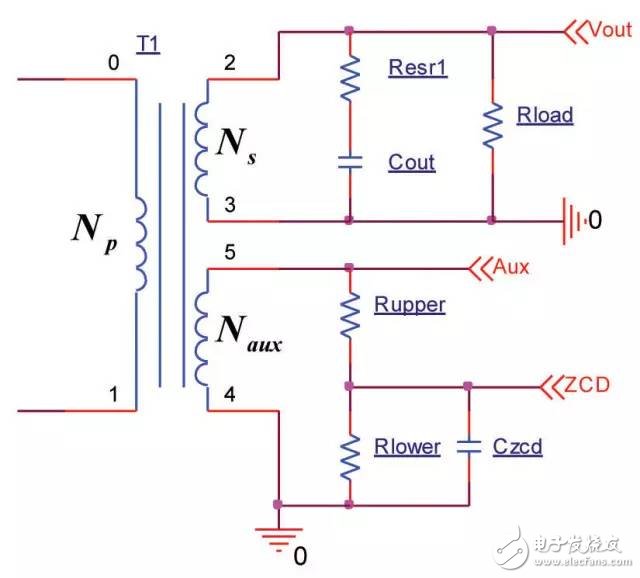

圖11 變壓器及次級器件。簡化這個原理圖將使我們能夠簡化功率級平均模型。

為了更清晰易懂，我們將分為兩步。首先，輸出電容和電阻負載被反映到初級端，如圖12所示。然后，這些元素將從初級到輔助繞組被反映出來。

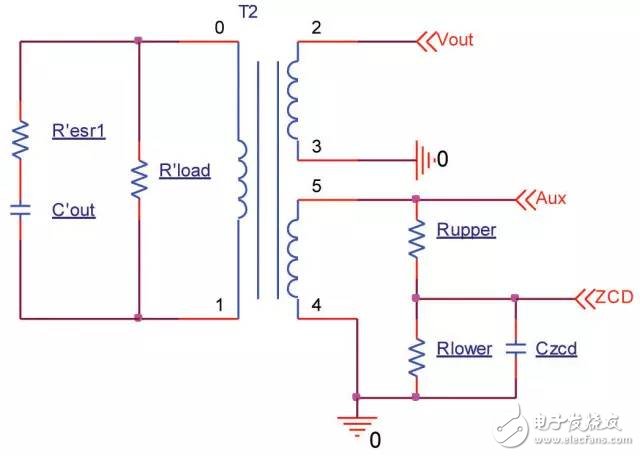

圖12 輸出電容和負載反映到初級端。

變壓器周圍的反射元件

如果我們視電路器件為理想的，這些器件是如何反射到變壓器的，特別是使二極管有 0? 動態電阻？讓我們來看看圖13中繪制的理想變壓器的方程。

圖13 理想變壓器。

實際應用

基于NCP1365 的 PSR 轉換器已裝配為如圖26所示。前面計算的元件值已被用于補償部分并焊接到電路板上。5V 輸出適用于每秒 1A 至 2A 的負載。如圖27所證實，瞬態響應極佳，與輸入電壓無關。

采用安森美半導體的 NCP1365 的 PSR 板已裝配。它提供 5V 和高達 2A 的輸出電流。

在低壓和高壓條件下測量的瞬態響應證實轉換器的極佳穩定性。

總結

本文討論了兩個主要議題：反激轉換器在初級端調節下的工作模式和功率級平均模型的使用，以分析其運行。我們在建模過程中取得了進展，先仿真一個我們已添加了一個輔助繞組的簡單的 QR 功率級。最后，引入采樣保持電路。

有了現代初級端調節控制器，經典的反激式拓?fù)浣Y(jié)構和 PSR 之間的差異在于調節方式的執行。有了精心設計的變壓器，調節和穩定性非常接近基于光耦的電源。

在本文的第二部分，我們展示了一個在控制器 IC 內集成采樣保持電路的初級端調節轉換器的傳遞函數的計算。得益于 Mathcad 軟件，我們能夠由傳遞函數建立波特圖，并將它和本文前面提到的仿真模型進行比較。兩個波形結果相似。

最后，所需的補償電路已被定義和規范為相匹配的相位裕度要求。根據本文，您能夠為一個使用PSR的轉換器設計 type-2 補償電路。當然，同樣的方法也可以用于其他拓?fù)浣Y(jié)構，例如用于實現功率因數校正的拓?fù)浣Y(jié)構。

實際上，一些 PSR 控制器內置補償，所以設計師沒有這個設計選擇。但是采用本文所列的安森美半導體 PSR 控制器（以及以后的其它器件），通過建模來設計外部補償電路的能力將省去設計者以前可能依賴的試錯法。
