這款低功率精準型氣體傳感器電路工作在 0% 至 30% 的氧含量范圍內，當氣體傳感器已被完全初始化時，其在正常大氣氧氣濃度 (20.9%) 環境中具有 1V 的標稱輸出。采用一個單軌電源供電時的總運行功耗低于 2.1μA。

由于該氣體傳感器在正常氧氣環境中產生 100μA 并需要一個 100Ω 負載電阻器，因此最終生成的輸入信號通常約為 10mV。LTC2063 的軌至軌輸入意味著一直到非常低的氧氣濃度都不必進行額外的 DC 電平移位。

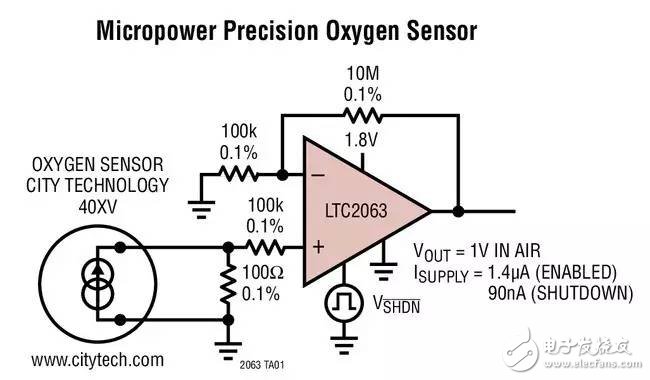

由于 LTC2063 具有極低的輸入失調電壓 (典型值為 1μV，最大值為 5μV)，因而可在不引起顯著誤差的情況下實質性地提升 mV 級輸入信號的增益。在圖 9 所示的配置中，當同相增益為 101V/V 時，最壞情況輸入失調在 1V 輸出上產生一個最大值為 0.5mV 的失調，即 0.05% 的誤差。

盡管與氣體傳感器串聯的 100kΩ 電阻器并不一定具有與負責設定增益的 10MΩ 和 100kΩ 電阻器相同的精準度要求，但是在兩個輸入端上均需采用一個相似的電阻器，這一點是很重要。這有助于最大限度減小由于熱電偶效應在輸入端上所引起的額外失調電壓，從而滿足相似的 0.1% 精準度要求。
