阻塞與非阻塞賦值
首先從名字上理解,阻塞賦值即賦值沒完成,后邊的語句將無法執行,非阻塞剛好與其相反,即賦值完不完成并不阻礙后續程序的執行,所以我們常說非阻塞賦值的對象并未立馬得到新值,如果從時序來看,被賦值對象會比賦值對象差一個時鐘周期。
有了上述理解之后,我們就很容易明白為什么阻塞賦值的對象會立即發生改變,在fpga中我們多接觸到的是時序電路,并不希望被賦值對象立即改變,所以有對于組合電路而言,常用阻塞賦值,時序電路常用非阻塞賦值。
先看一個大家都熟悉的例子:

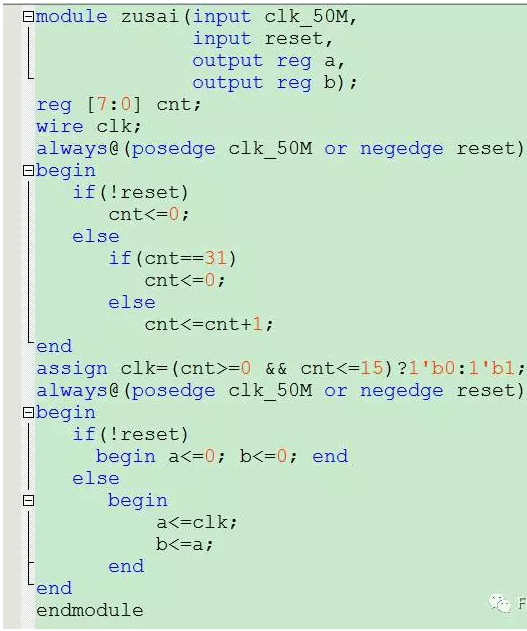

先看非阻塞代碼:
clk為主時鐘分頻之后的時鐘,clk先賦值給a,然后a在賦值給b,看一看生成的電路圖

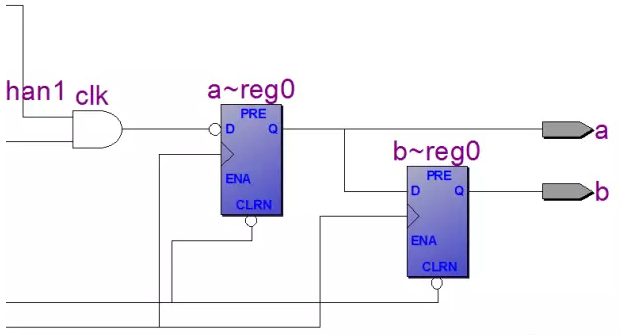

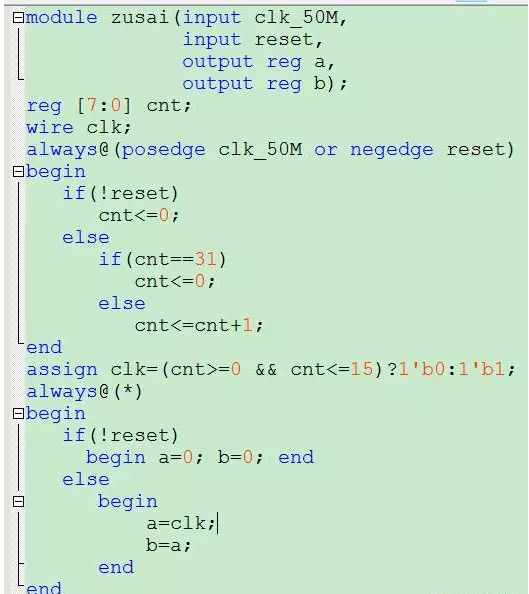

可以看出是兩個觸發器,而且前一個觸發器的輸出是后一個觸發器的輸入,再來看看阻塞的

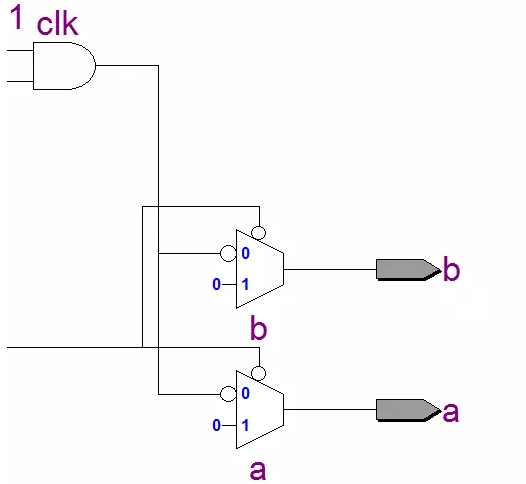

由于完全為組合電路并未有觸發器產生,從仿真結果來看兩種的區別

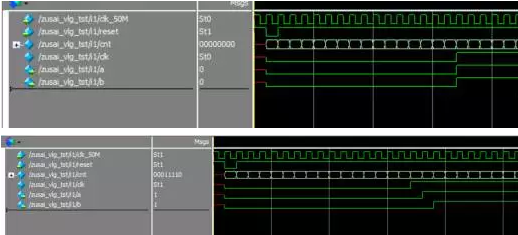

相信大家能夠很容易看出哪個是阻塞的,哪個是非阻塞的,從非阻塞的時序來看,a比clk延遲了一個主時鐘,b比a又延遲了一個主時鐘,這不是我想說的重點,我想讓大家看看a和b是什么時候開始發生變化的,教材上一直說是當整個進程結束時,a和b的值才發生更新,試問你知道什么時候進程結束么?從仿真結果來看,還不如理解為,在每個時鐘的上升沿到來時a,b的值立即改變,只不過比原始信號差一個時鐘周期。
-
