電流探頭是示波器測量電流的必備配件，但不同品牌之間價格往往差別很大，到底什么樣的電探頭才是可靠的呢？本文分享了電流探頭可靠性驗證的完整過程，并呈現所有實測結果，您也可依據此法對自己使用的電流探頭進行驗證。

本文針對ZCP0030-50電流探頭進行了全方位性能參數驗證， 主要測試參數包括直流精度、上升時間、方波響應、噪聲、以及開關電源開關管電流波形實測。為了讓實測結果更加直觀，我們選擇T公司的TCP312電流探頭作為實測對比，并且在所有測試配有圖片和測試結果，保證測試過程可追溯。

一、直流精度驗證

ZCP0030-50標稱直流精度為1%rdg±1mV，實測精度如表1所示。

1、測試條件

精度測試所使用試儀器為FLUKE5720校準器、六位半萬用表DMM6000。測試步驟，校準器FLUKE5720輸出不同的被測電流值，萬用表讀取電流探頭的響應電壓值。

圖1 直流精度測試環境

2、精度數據

表1 直流精度測試數據

3、驗證結論

上表格的數據顯示，ZCP0030-50在量程范圍內的直流精度在1%rdg±1mV以內。

二、上升時間驗證

ZCP0030-50的帶寬是50MHz，對應上升時間≤7ns。探頭上升時間是指測試脈沖時，測量系統響應波形從穩態值的10%上升到90%所需要的時間，是一個很關鍵的參數，上升時間越快，說明探頭的響應越快，能測到更加快速變化的電流波形，還原電流波形的性能越好。

1、測試條件

測試電流探頭的上升時間使用的測試儀器是信號發生器Keysight33600和示波器ZDS2022。信號發生器產生上升時間為5ns的方波，示波器顯示經過電流探頭后的上升波形和時間。

2、波形數據

圖2 ZCP0030-50的上升時間

如圖2所示，根據示波器測量到的上升時間為8.5ns，這個總時間是信號發生器自身的上升時間加上探頭的上升時間，所以實際上探頭的上升時間還需要將總時間減去信號發生器自身的上升時間，具體的計算公式如下。

3、驗證結論

實測結果在理論計算范圍內，上升時間正常，實測帶寬在50MHz以上。

三、方波響應驗證

方波響應主要是用來簡易測試電流探頭幅頻響應特性的測試方法。電流探頭能夠完整的重現方波波形，不出現畸變，說明探頭的幅頻響應平坦，是良好的。

1、測試條件

測試電流探頭的方波響應時，使用的測試儀器是信號發生器Keysight33600和示波器ZDS2022。信號發生器產生電流峰峰值為100mA，頻率分別1KHz、100KHz、1MHz為的方波，示波器顯示相對應的方波波形。

2、波形數據

如圖3所示，在測試1KHz的電流方波時，探頭的方波響應是很好的，波形基本上沒有畸變，波形比較平坦，沒有發生傾斜等。

圖3 1KHz電流方波響應

如圖4所示，在測試100KHz的電流方波時，探頭的方波響應是很好的，波形基本上沒有畸變，波形比較平坦，沒有發生傾斜等。

圖4 100KHz電流方波響應

如圖5所示，在測試1MHz的電流方波時，探頭的整體方波響應的波形基本上沒有畸變，波形比較平坦，沒有發生傾斜等。

圖5 1MHz電流方波響應

3、驗證結論

實測結果在理論計算范圍內，幅頻響應平坦。

四、噪聲評測

噪聲是電流探頭的重要參數，噪聲的大小直接影響到探頭的分辨率，噪聲越小，分辨率越高。

1、測試條件

噪聲測試主要是使用示波器ZDS2022來觀察測試，并記錄相應的測試值。

2、精度數據

如圖6所示，測試出來的電流探頭的實際噪聲的峰峰值小于10mA，交流有效值小于1mArms。

圖6 噪聲測試

3、驗證結論

實測結果在理論計算范圍內，噪聲控制良好。

五、開關電源波形實測

示波器電流探頭主要用來配合示波器觀察電路上的電流波形，比如說MOS管上的電流波形，方便工程師調試電路，發現電路問題。通過測量開關電源開關管上的電流波形，將ZCP0030-50和T公司的TCP312進行對比測試，進一步驗證性能。

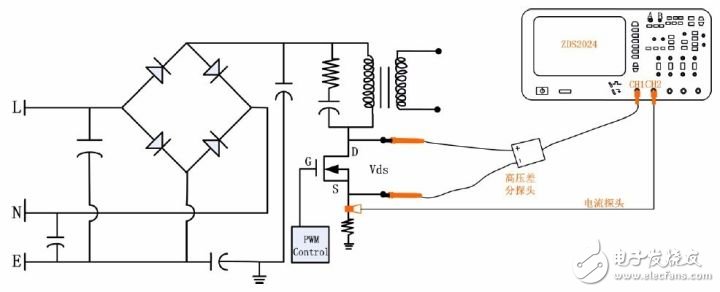

圖7 電流探頭測試開關管電流的連接圖

1、測試條件

電流波形對比測試主要用到的測試儀器主要有：ZDS2022示波器、電子負載、開關電源、電流探頭ZCP0030-50和TCP312。

測試步驟如下：

（1）將電流探頭ZCP0030-50和TCP312上電消磁調零后，將兩個探頭同時夾到在MOS管DS極間引出的導線上，將BNC輸出分別連接到示波器的通道1和通道2。具體如圖8所示。

圖8 開關管電流波形對比測試的儀器連接

（2）將開關電源的輸出接到電子負載上，給開關電源供電，電子負載可以設置為空載或者滿載狀態，觀察在兩種不同負載下，MOS管上不同的電流波形。

2、對比測試

如圖9所示，在開關電源滿載情況下，電流探頭ZCP0030-50和TCP312都能夠完整測量到MOS管上的電流波形，因TCP312帶寬為120MHz，二者峰峰值有約4%的差異。如圖10所示，在開關電源空載的情況下，電流探頭測量到的電流波形。

圖9 滿載時MOS管DS極間的電流波形

圖10 空載時MOS管DS極間的電流波形

開關電源的開關頻率并不是很高，大約在100KHz，但瞬時變化的上升時間卻是在ns級別的，需要高帶寬的電流探頭才能完整的重現電流波形細節。在開關電源滿載的情況下，將電流波形放大，觀察電流快速變化處的波形細節，兩種探頭顯示的波形細節幾乎一樣，如圖11所示。在開關電源空載的情況下，如圖12所示。

圖11 滿載時MOS管DS極間的電流波形細節

圖12 空載時MOS管DS極間的電流波形細節

3、驗證結論

對于高頻噪聲而言，實測結果的微小差異源自于帶寬差別，但對于開關頻率只在幾百KHz的信號而言，帶寬差別對實驗結果影響很小。此處建議選擇50M帶寬即可。

六、最終總結

一般來說直流精度、上升時間、方波響應、噪聲、以及開關電源開關管電流波形等多個角度進行了全方位的實測即可相對完整的驗證整體測試結果。如果您想要實際體驗ZLG致遠電子ZCP0030-50電流探頭，歡迎撥打4008884005聯系我們，也歡迎在微信后臺直接留言。
