Yoobao羽博無線充電器DX拆解：充電器里的白富美
大面積的黑白配色加上紅色的點綴讓整體看上去更時尚。
包裝盒背部印有充電器的相關信息
第一眼這是充電器么?!
充電器正反面，握在手里手感很圓潤很有質感，素雅的配色加上精致的外殼做工讓人忍不住多看兩眼!
如果說是女士的氣墊粉撲也沒有人反對吧。
Micro USB輸入插座。
雙色LED指示燈。
充電器正面的防滑防磨損膠墊。
撕開底部寬大的防滑墊，露出四顆螺絲，拆下。

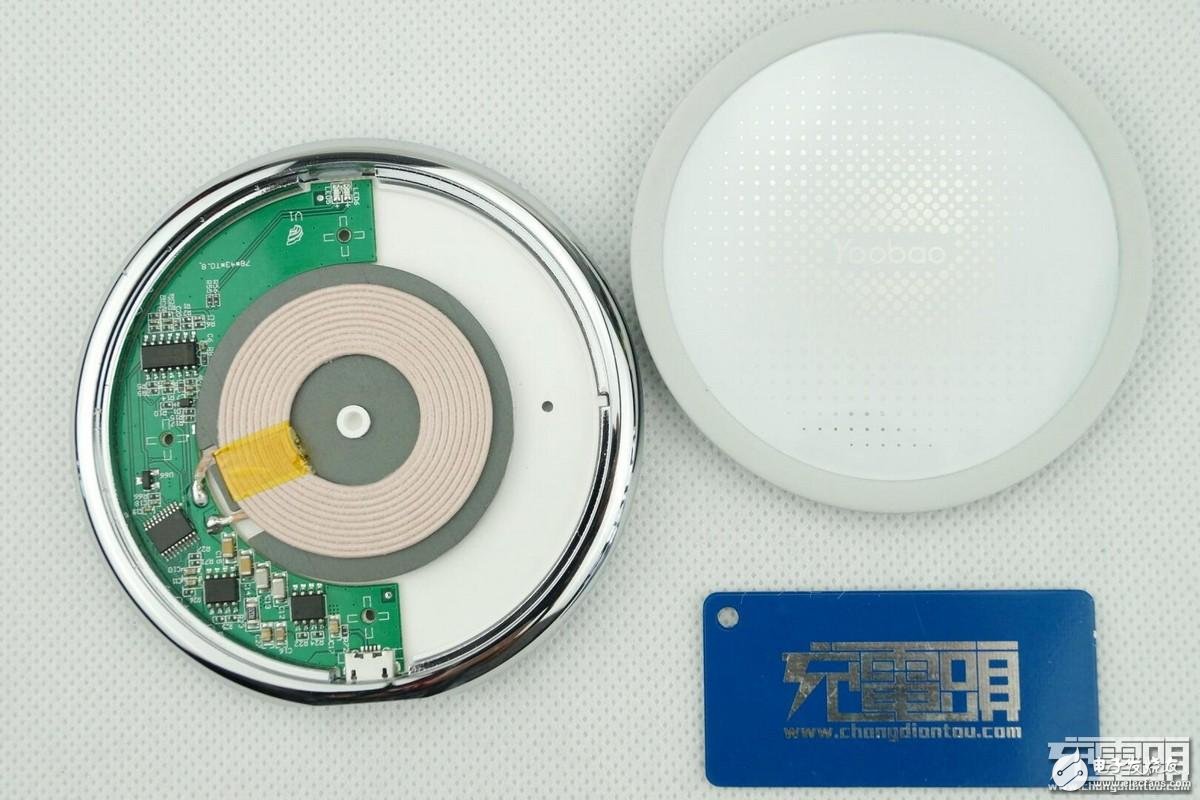

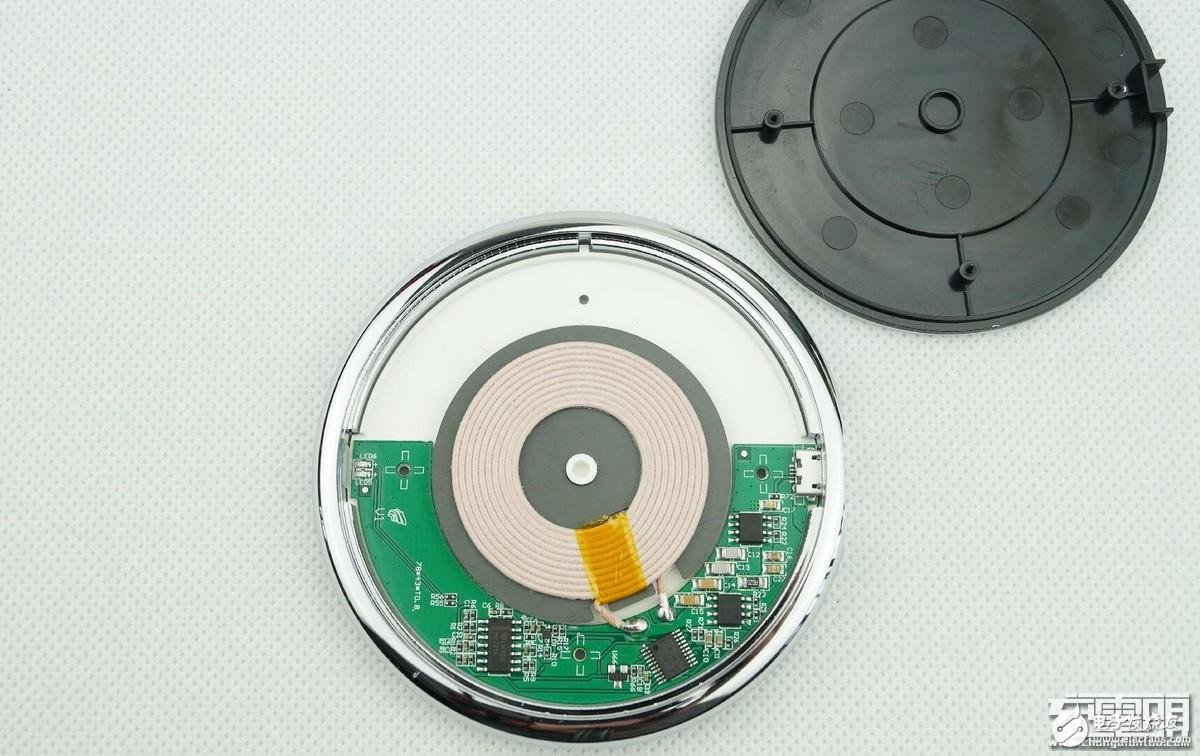

充電器內部是不是似曾相識?

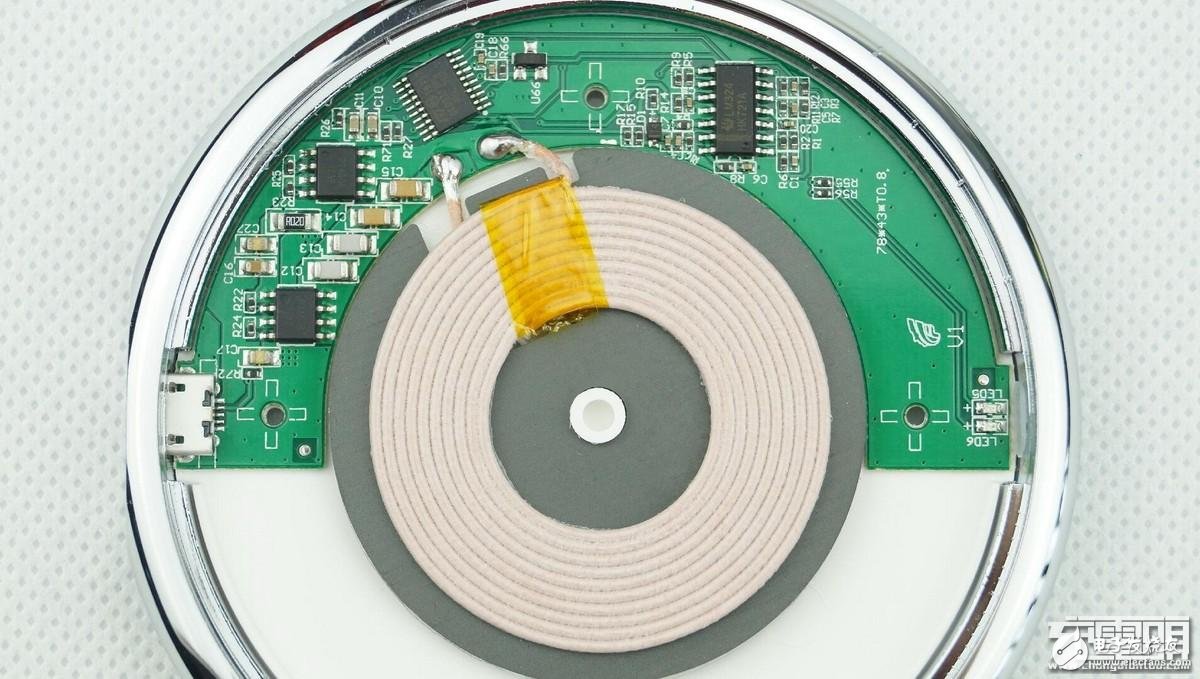

電路基本機構和羽博自家的幾款別無二致。

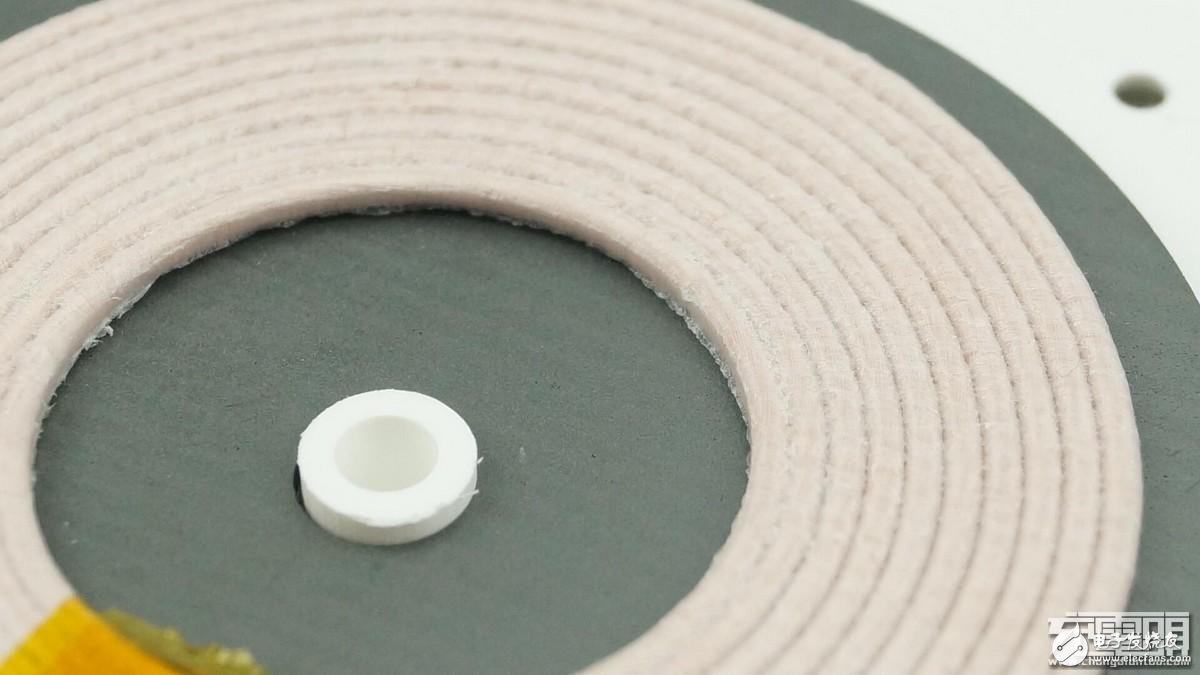

充電線圈特寫。

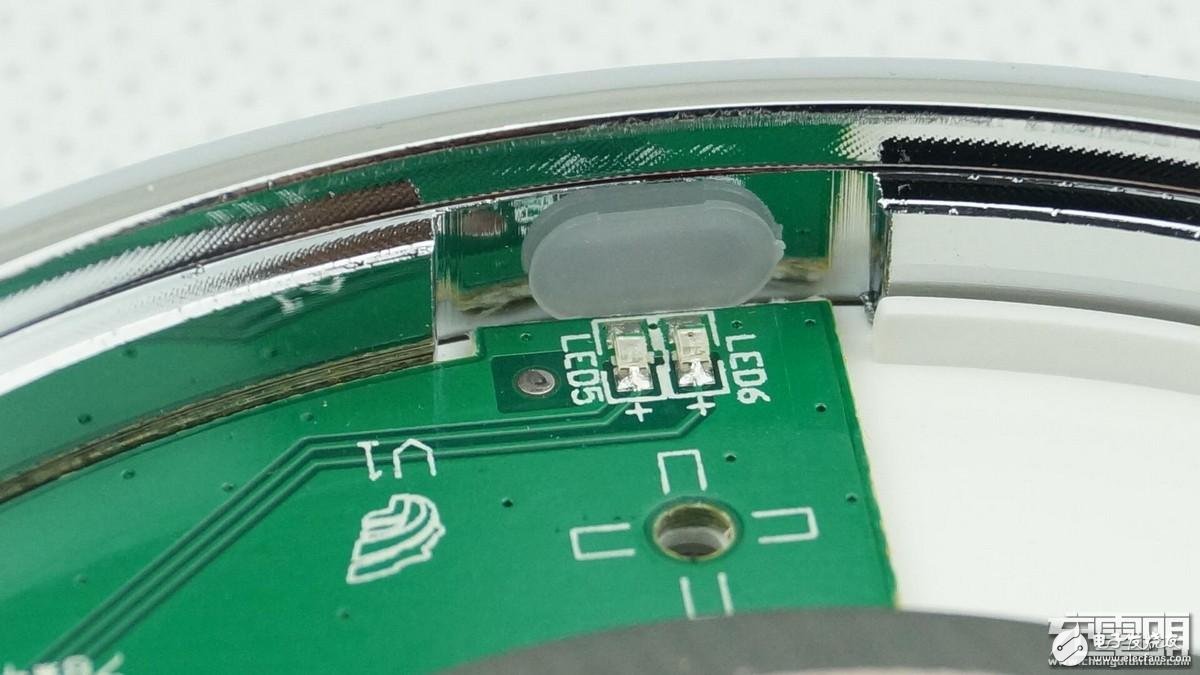

兩顆LED工作指示燈。

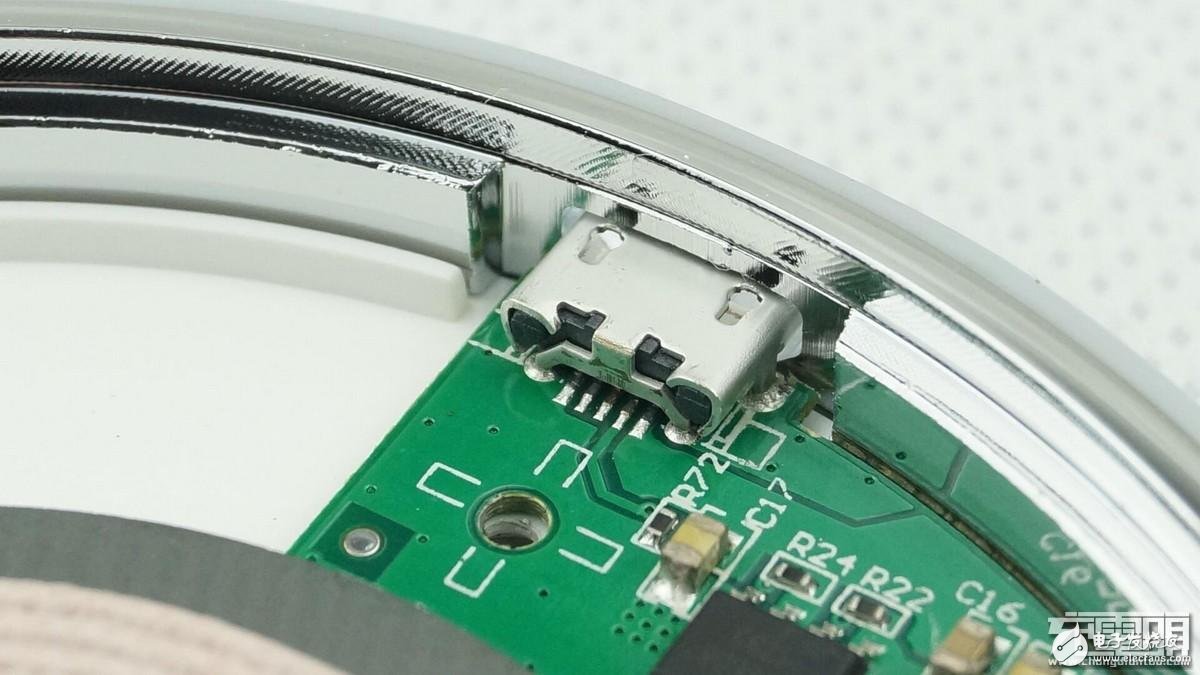

Micro USB輸入插座，與磁鐵無緣。

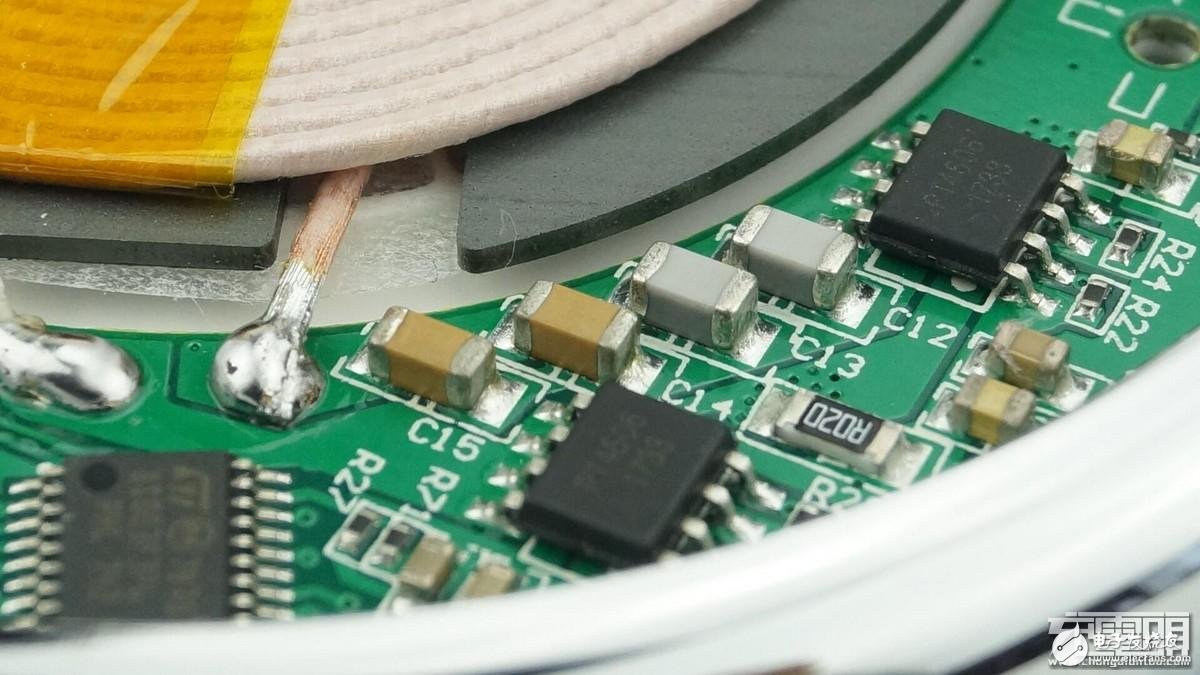

NPO電容。

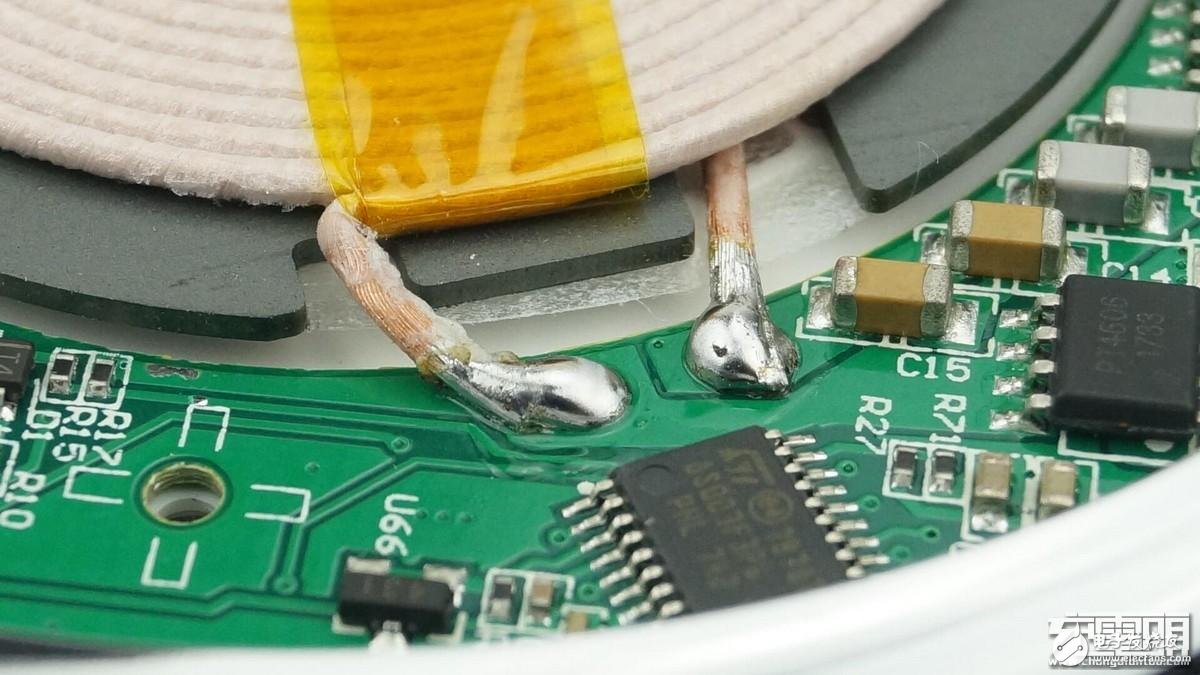

線圈焊點飽滿且有光澤。

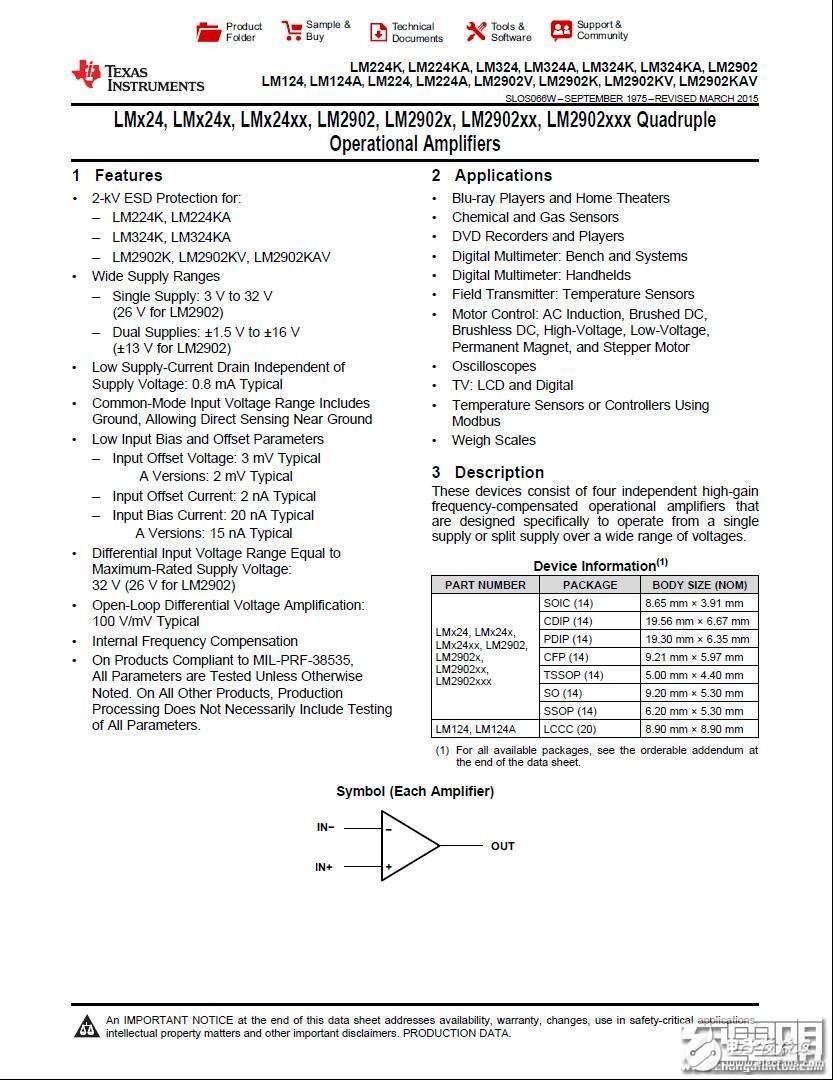

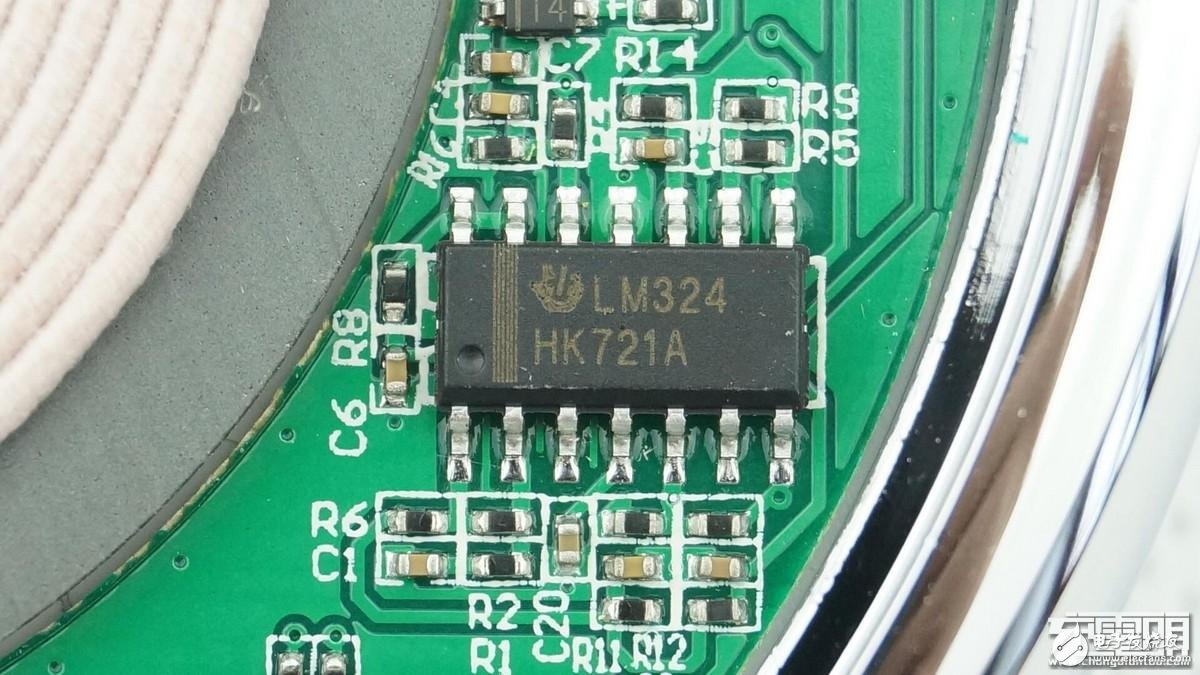

來自TI德儀的LM324四路運算放大器。

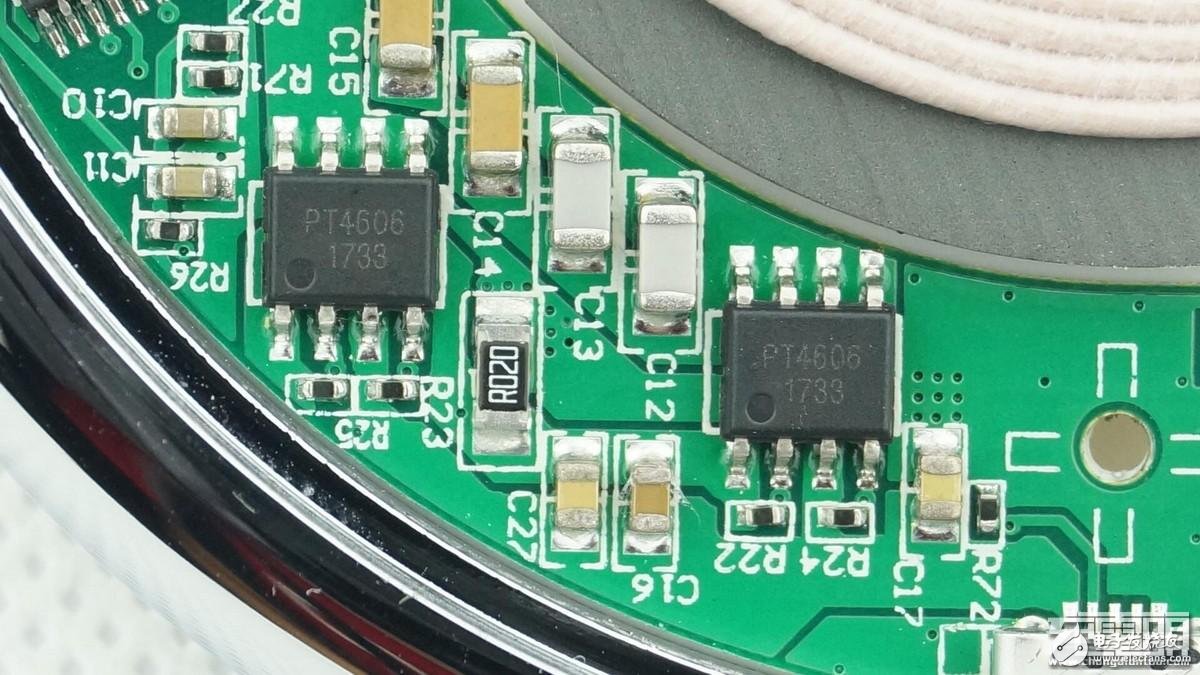

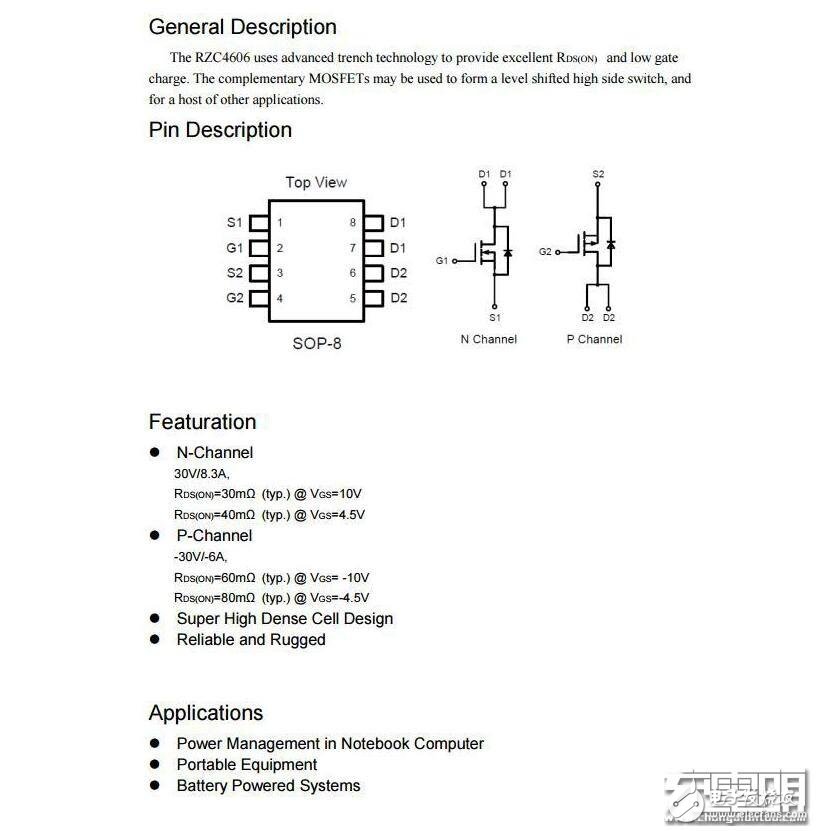

PT4606低壓N+P Channel線圈驅動MOS管。

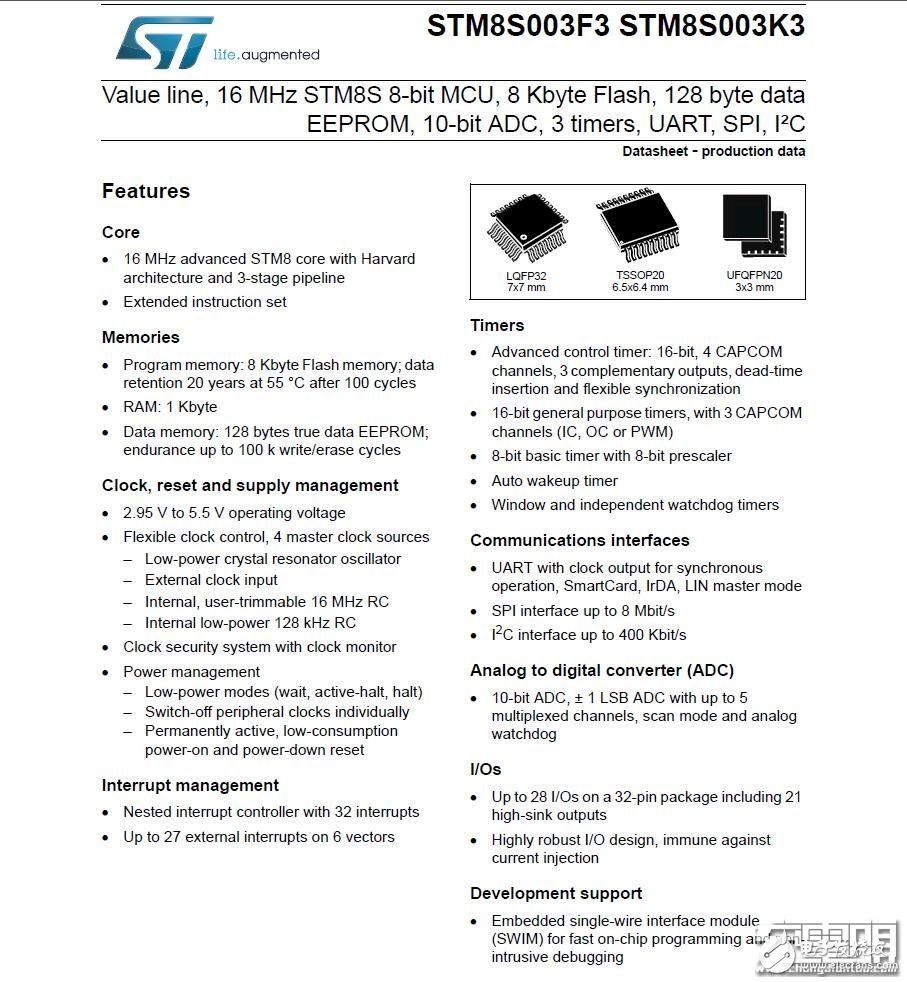

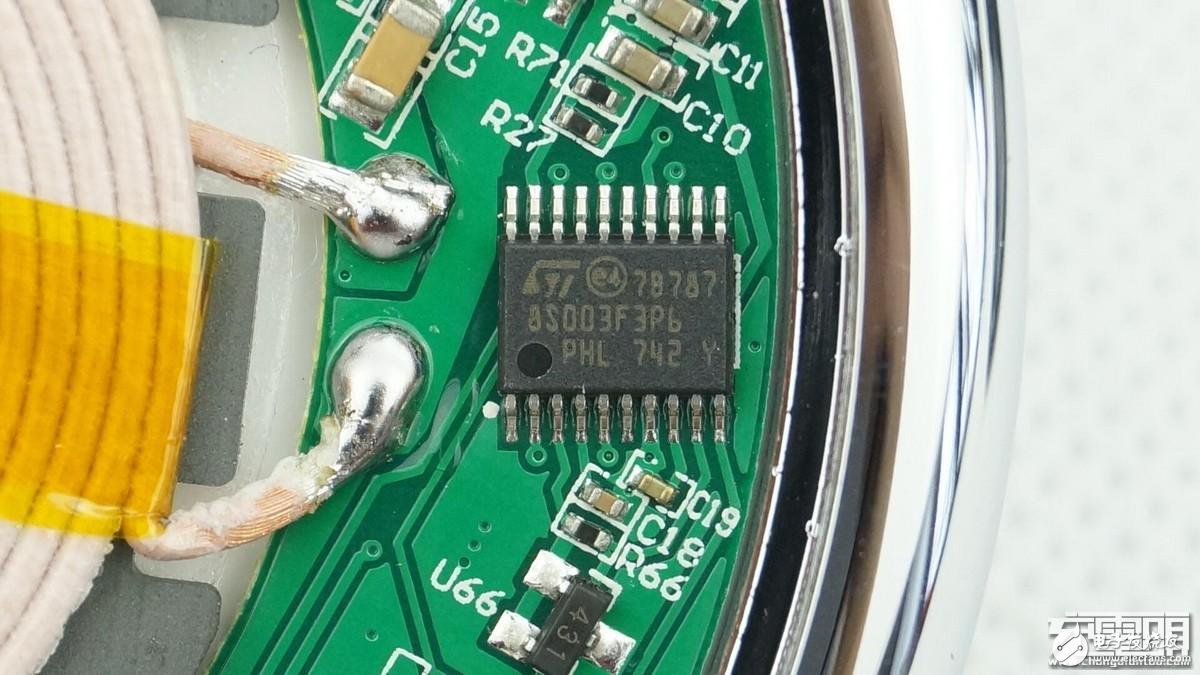

意法半導體 STM8S003F3單片機。
全家福
