為拆瘋 外觀時尚內部講究 vivo X20拆解：拆解難度中等，內部布局升級，工藝技術可靠。

為拆瘋 外觀時尚內部講究 vivo X20拆解：拆解難度中等，內部布局升級，工藝技術可靠。

拆解所用到的主要工具有：螺絲刀（Pentalobe、十字兩種刀頭）、吸盤、撬片、鑷子等。

在正式開始拆機之前，我們要先把卡托取出來。

首先使用螺絲刀取下vivo X20底部的兩顆六角螺絲。

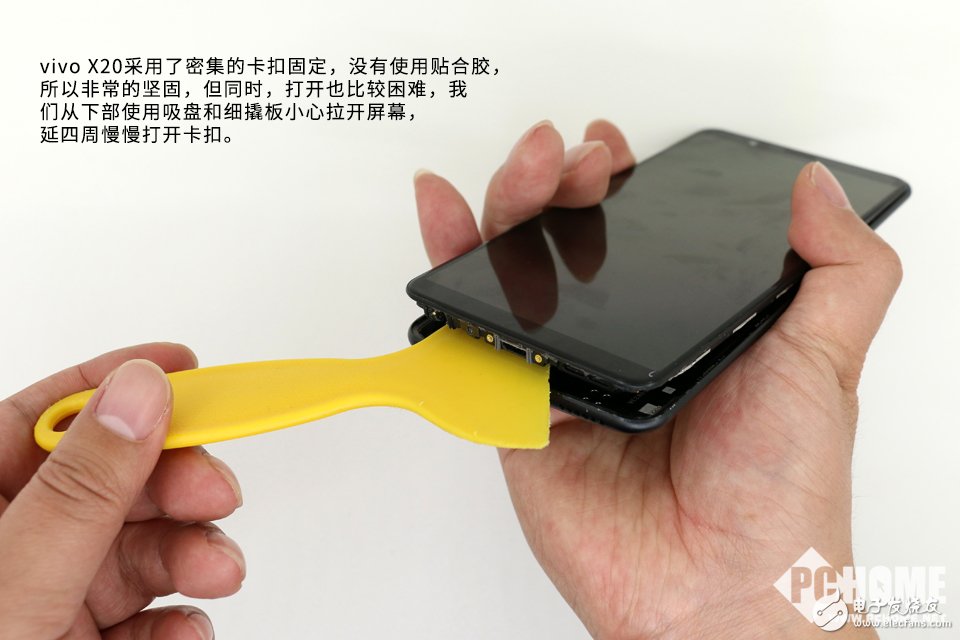

vivo X20采用了密集的卡扣固定，沒有使用貼合膠，所以非常的堅固，但同時，打開也比較困難，我們從下部使用吸盤和細撬板小心拉開屏幕，延四周慢慢打開卡扣。

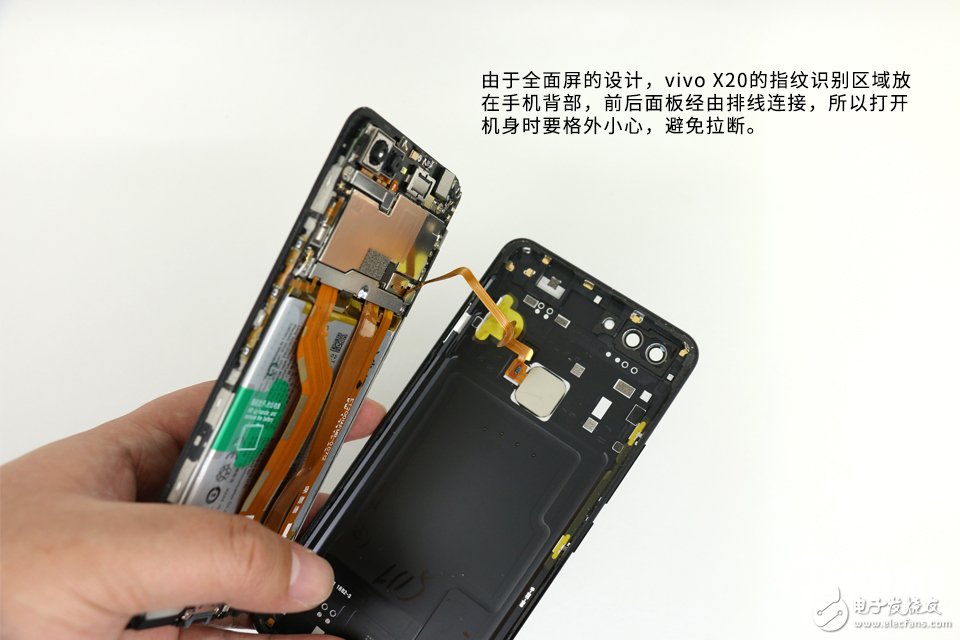

由于全面屏的設計，vivo X20的指紋識別區域放在手機背部，前后面板經由排線連接，所以打開機身時要格外小心，避免拉斷。

vivo X20的內部工藝較上代有了很大的進步，除了密集的卡扣之外，vivo X20邊緣還有黑色泡棉密封，在上下與天線接觸的地方采用了鍍金觸點的設計形式。

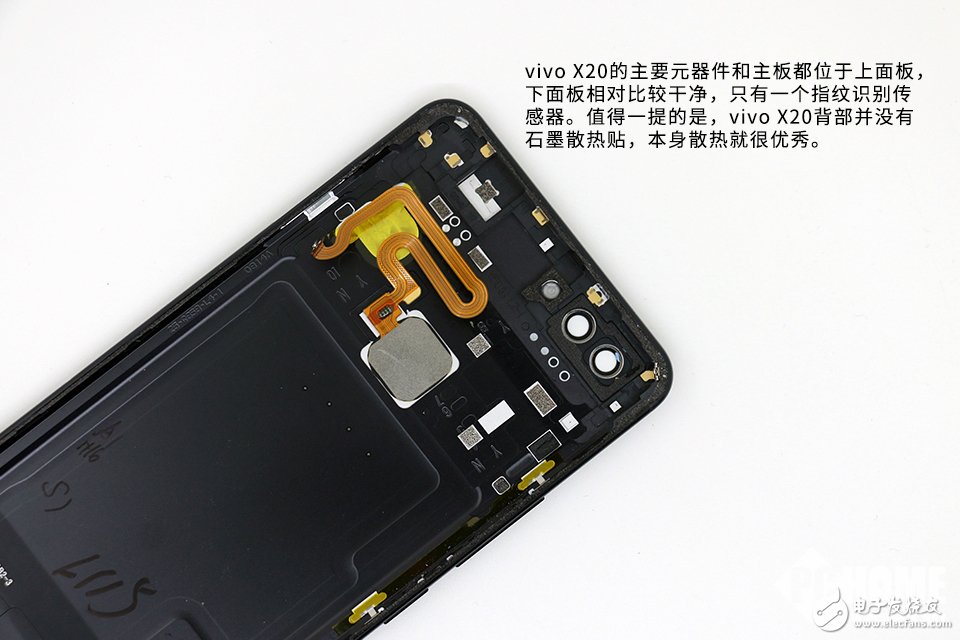

vivo X20的主要元器件和主板都位于上面板，下面板相對比較干凈，只有一個指紋識別傳感器。值得一提的是，vivo X20背部并沒有石墨散熱貼，本身散熱就很優秀。

vivo X20的上面板一如既往的復雜，保護措施比較全面，固定用的螺絲也比較多，所以的元器件都有屏蔽罩保護。

接下來我們要卸掉電池，在這之前我們需要先斷開電池和主板的連接，以及上下主板的連接。

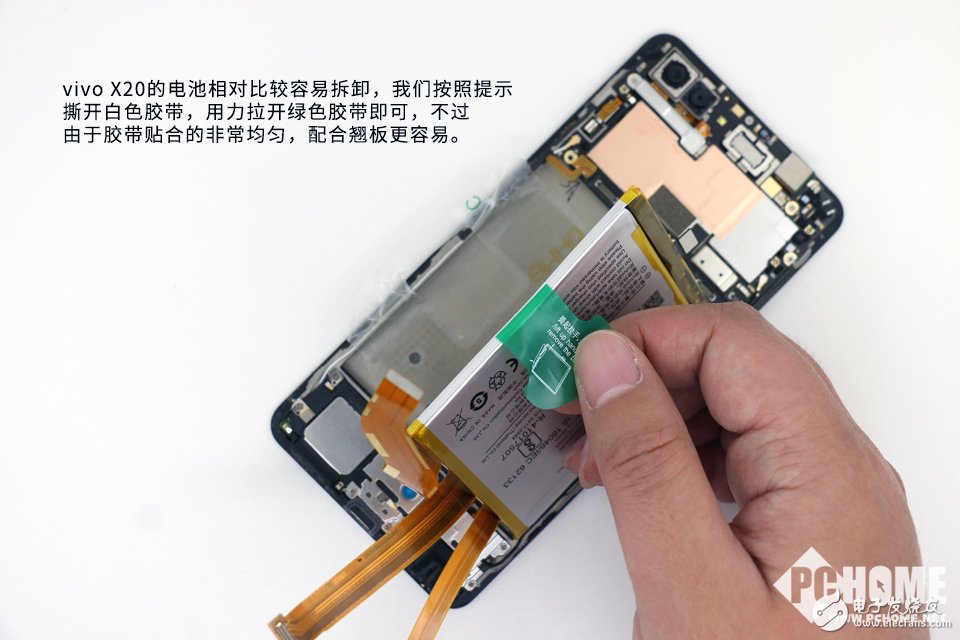

vivo X20的電池相對比較容易拆卸，我們按照提示撕開白色膠帶，用力拉開綠色膠帶即可，不過由于膠帶貼合的非常均勻，配合翹板更容易。

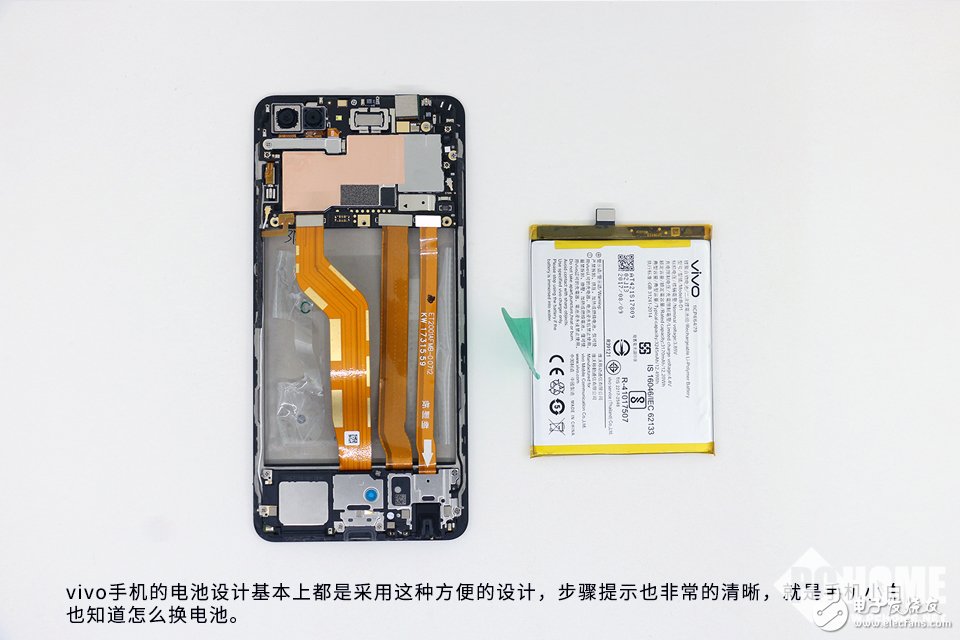

vivo手機的電池設計基本上都是采用這種方便的設計，步驟提示也非常的清晰，就是手機小白也知道怎么換電池。

vivo X20配備了3245mAh的大容量鋰聚合物電池，和上一代差不多，同時支持24W快充功能，續航問題不用擔心。

接下來我們使用螺絲刀取下上主板的固定螺絲，同時斷開天線與主板的連線，然后取下主板。

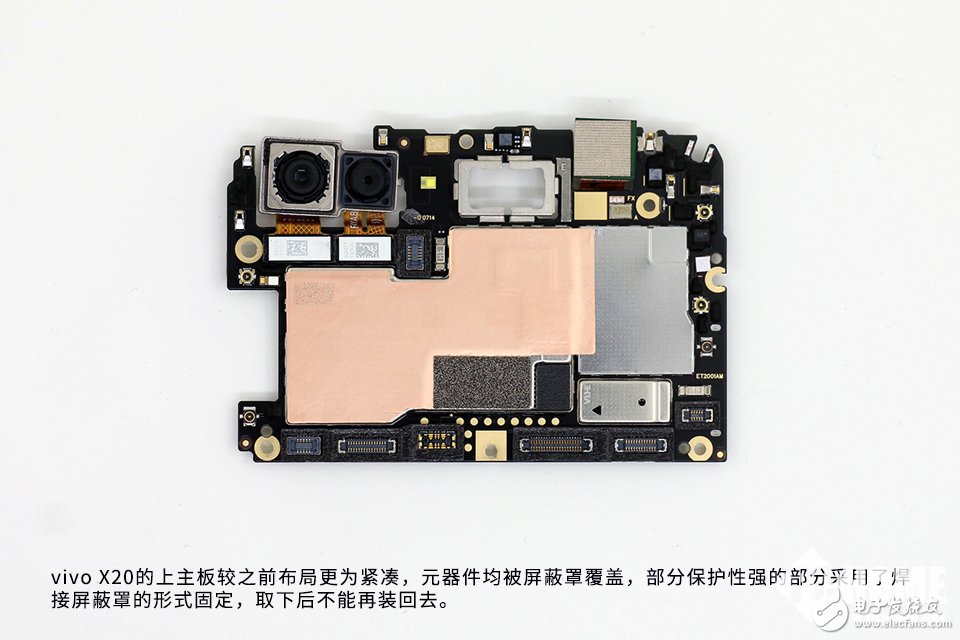

vivo X20的上主板較之前布局更為緊湊，元器件均被屏蔽罩覆蓋，部分保護性強的部分采用了焊接屏蔽罩的形式固定，取下后不能再裝回去。

vivo X20配備了前置2x1200萬像素（2400萬感光單元）攝像頭，F(xiàn)2.0光圈；后置2x1200萬+500萬像素?cái)z像頭，F(xiàn)1.8光圈。

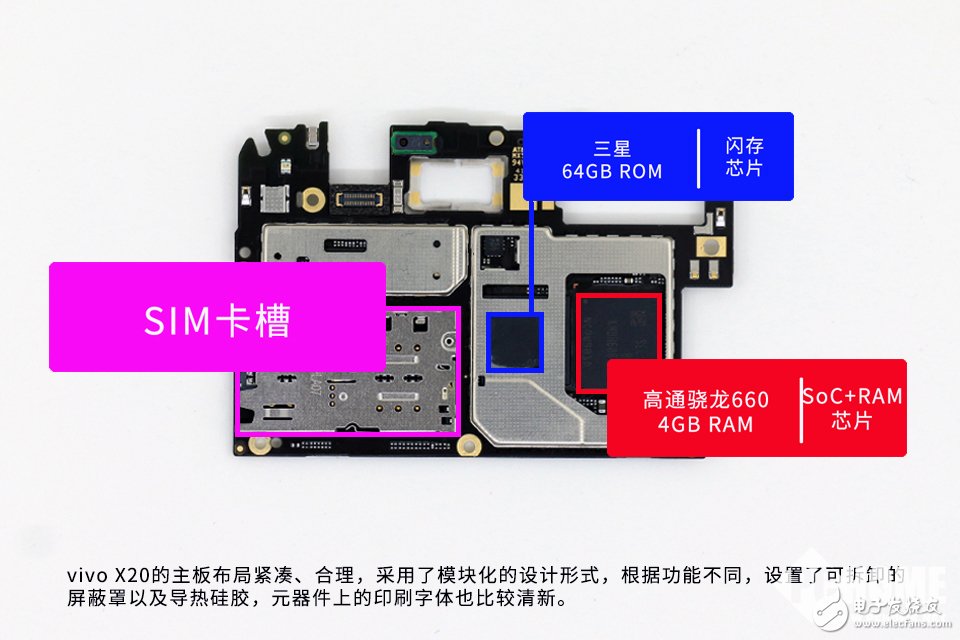

vivo X20的主板布局緊湊、合理，采用了模塊化的設計形式，根據功能不同，設置了可拆卸的屏蔽罩以及導熱硅膠，元器件上的印刷字體也比較清新。

vivo X20的主板布局緊湊、合理，采用了模塊化的設計形式，根據功能不同，設置了可拆卸的屏蔽罩以及導熱硅膠，元器件上的印刷字體也比較清新。

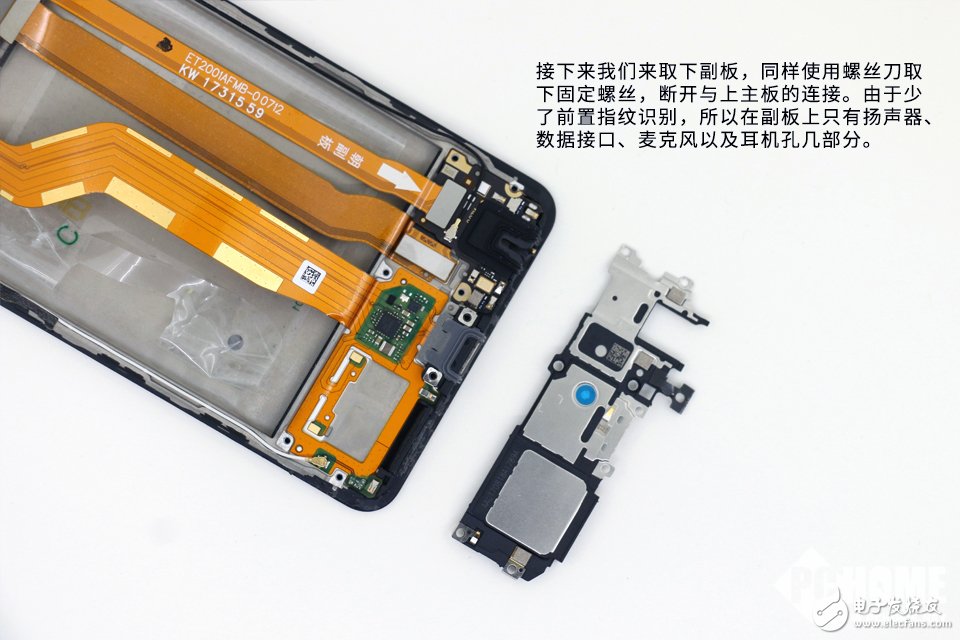

接下來我們來取下副板，同樣使用螺絲刀取下固定螺絲，斷開與上主板的連接。由于少了前置指紋識別，所以在副板上只有揚聲器、數據接口、麥克風以及耳機孔幾部分。

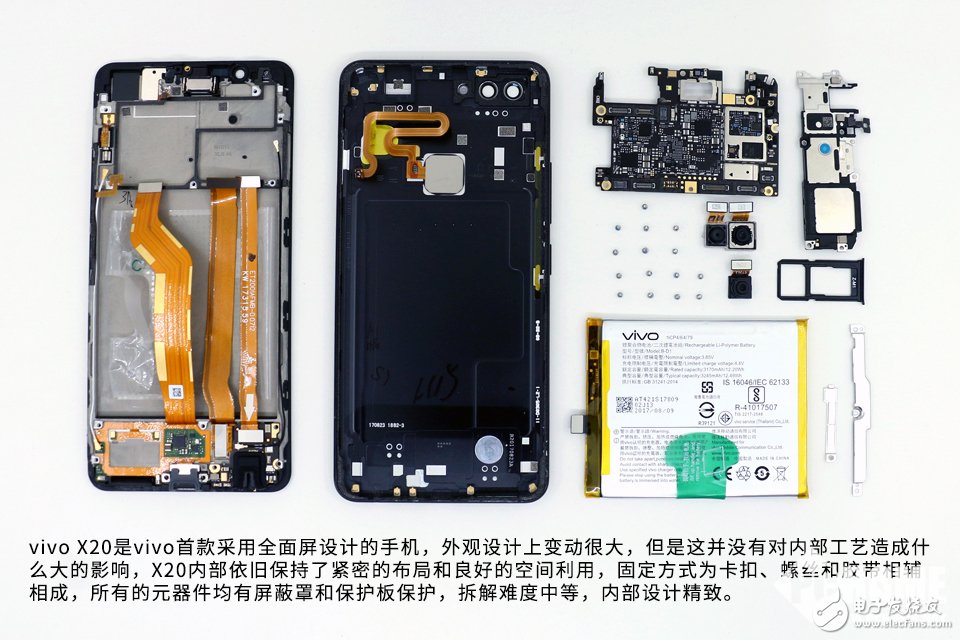

vivo X20是vivo首款采用全面屏設計的手機，外觀設計上變動很大，但是這并沒有對內部工藝造成什么大的影響，X20內部依舊保持了緊密的布局和良好的空間利用，固定方式為卡扣、螺絲和膠帶相輔相成，所有的元器件均有屏蔽罩和保護板保護，拆解難度中等，內部設計精致。
