高端用戶對電源有更高的追求，而旗艦產品也就成了這些玩家的最佳選擇。旗艦電源往往代表這一個品牌的實力，不僅用料充足，還會有更加豐富的功能，余量也可以輕松應對長時間滿載的情況，因而更被高端玩家青睞。

航嘉MVPP850電源

作為航嘉的旗艦產品，航嘉MVPP850電源的額定功率為850W，達到了80PLUS白金牌效能，可以為高端玩家和游戲發燒友提供充足的用電支持，高定位也使其在設計上具有更好的表現。

航嘉MVPP850電源內部布局

在之前的評測中，我們對航嘉MVPP850這款旗艦產品進行了性能測試，這里我們更進一步，將這款電源進行拆解，來看看內部的表現如何。

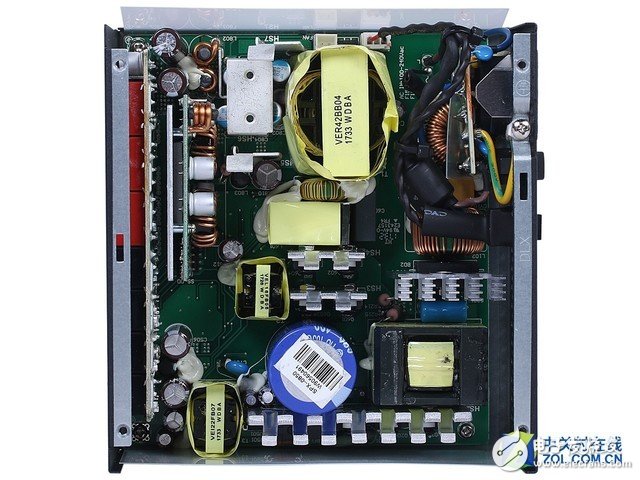

從整體的布局來看，航嘉MVPP850電源內部設計優秀，電容全部采用了日系電容，元件的布局整潔有序。電源采用了LLC諧振+主動式PFC+DCtoDC方案，提供穩定供電前提下的高轉換效率。

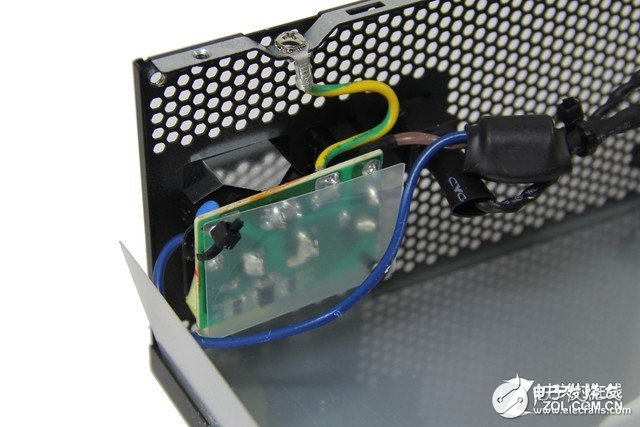

MVPP850電源輸入端一級EMI濾波電路

先來看高壓側，MVPP850電源的輸入端布局了一級EMI濾波電路，這里的X電容和一對Y電容用于濾除市電中的雜波。

鴻華12厘米液態軸承風扇

在輸入端旁邊還設置了一個停轉模式開關，在開啟后，電源的風扇在低負載時停轉以達到0噪音的效果，關閉之后則恢復由溫度控制風扇的轉速，提供更好的散熱表現。

二級EMI濾波電路

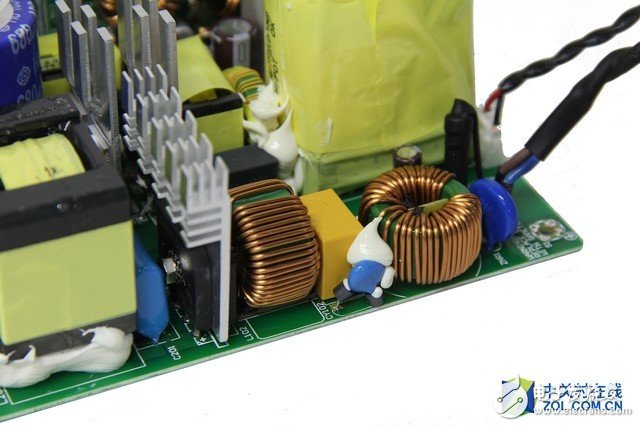

電流在主電路板進入二級EMI濾波電路，這里布局了2個共模電感，X電容和一對Y電容，進一步過濾雜波，讓進入電源的電流更加純凈。

在高壓側的保護電路包含MOV壓敏電阻和NTC熱敏電阻，這兩個元件可以在電壓過高或溫度過熱時及時切斷電源，避免電源及連接的硬件收到損傷。

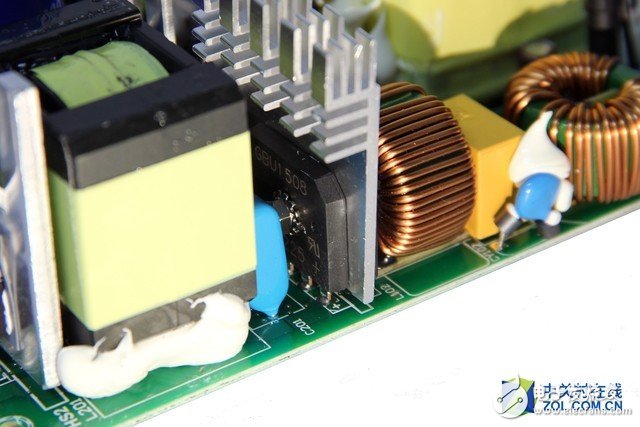

2顆GBU1508整流橋

電流在整流橋變成脈沖直流電，MVPP850電源采用了2顆整流橋GBU1508，規格為800V/15A，鎖在大尺寸的散熱鰭片上，保證散熱的余量。

日立400V/680微法主電容

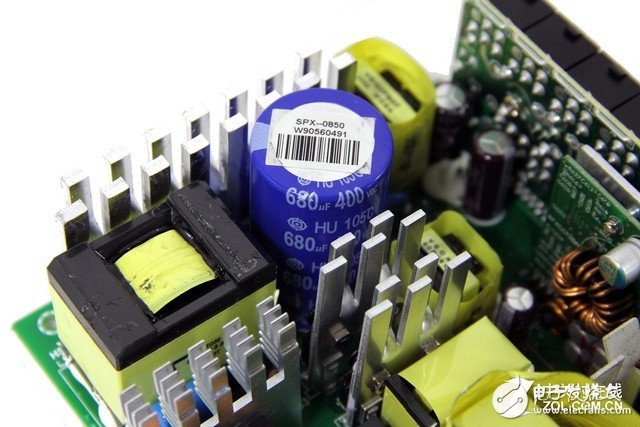

在主動PFC電路，電源采用了400V，680微法的日立電容，余量充足，可以保證電源的保持時間，在遭遇意外停電時讓硬件有時間應對。

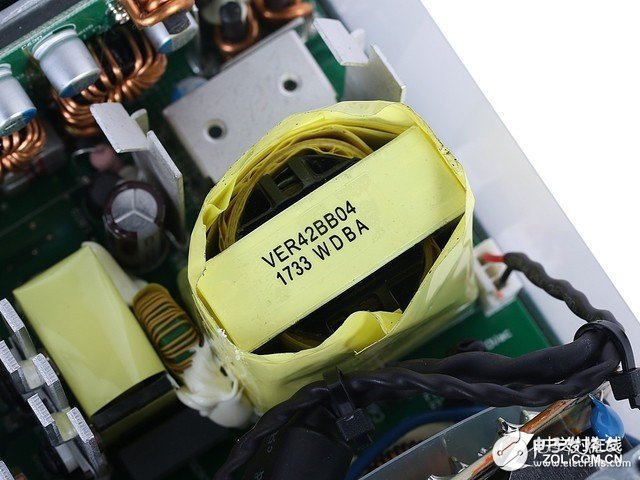

航嘉MVPP850電源的主變壓器布局在靠近電路板的中部，作用是為整流濾波電路提供低壓。

MVPP850電源主變壓器

熱敏電阻及英飛凌場效應管

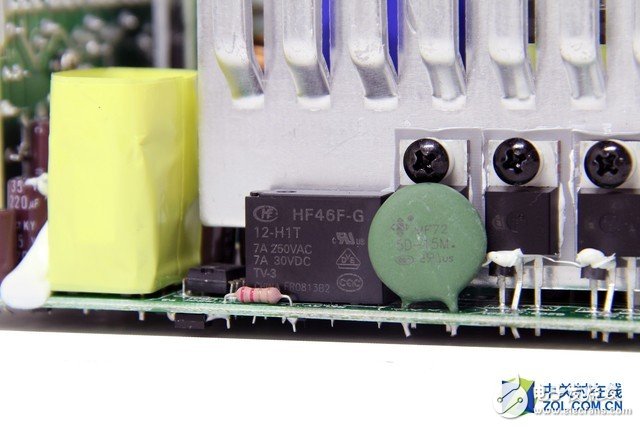

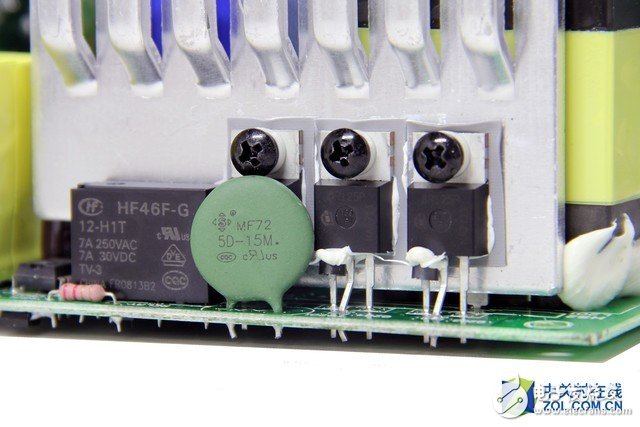

MVPP850電源采用同步整流技術，通過整流二極管和MOS管提供穩定的低壓直流電，兩顆英飛凌6R125P場效應管，旁邊是HF46F繼電器和熱敏電阻。

HF46F繼電器

在DCtoDC電路，MVPP850電源的穩壓電路布局在一個單獨的電路板上，這里布局了充足的日系電容和穩壓電感。

DCtoDC電路，全日系濾波電容

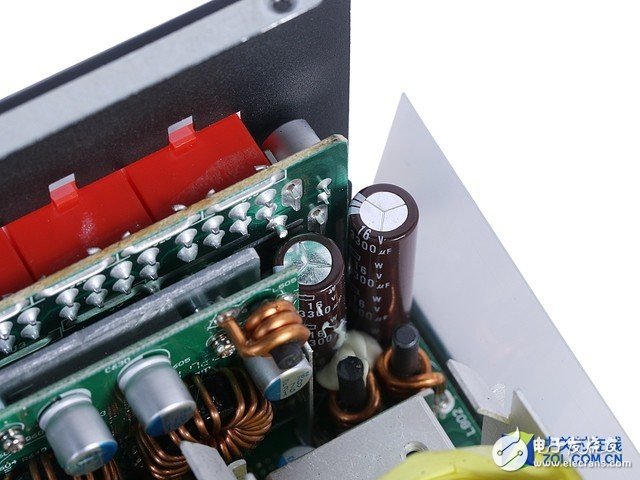

日化3300微法濾波電容

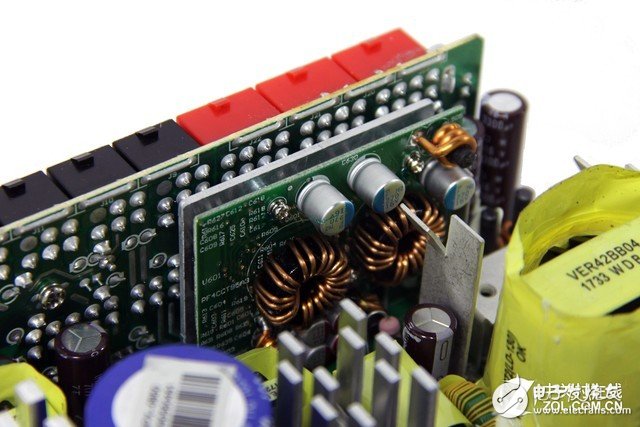

在模組輸出接口，航嘉MVPP850搭配了固態電容和濾波電感，每一路輸出也都有各自的濾波電路，可以提供充足的輸出濾波。

從拆解的內部用料來看，航嘉MVPP850電源還是有很好的表現的，扎實的用料保障了850W穩定輸出，LLC諧振+主動式PFC+DCtoDC方案是白金效能的保障，全日系電容的應用也為長時間穩定輸出提供了良好的基礎，這款電源作為旗艦產品可以說是當之無愧的。
