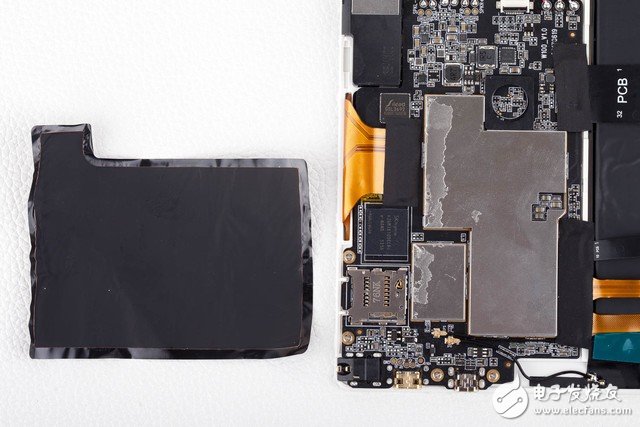

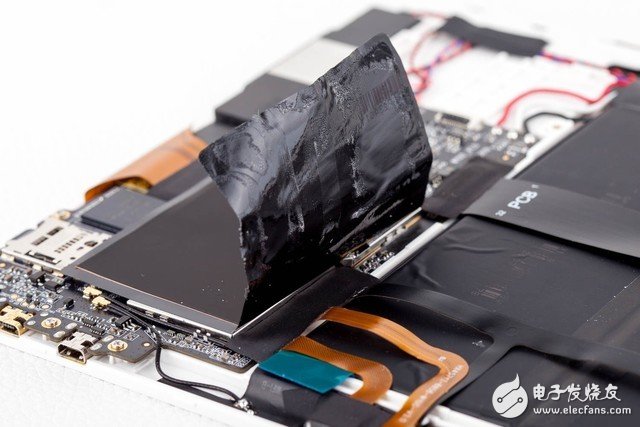

上一回我們看了《拆機看乾坤發現臺電匠心T10內在美》上部，今天來介紹(下)部。這次回歸重點，看拆機圖可知T10的主板被大面積的散熱片覆蓋。

該散熱片最內側是膠合面，除了散熱還有固定部分排線的作用，因此移除時需要注意保護好排線，以免扯斷排線。

散熱片下有兩個屏蔽罩。

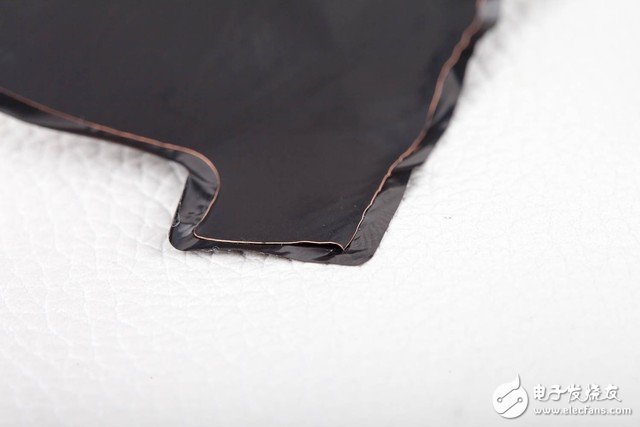

該散熱片目測擁有三層結構，除了底層膠合層外，中間可見銅質金屬層，是主要的導熱材質;銅質金屬上還涂有黑色石墨涂層，加大散熱面積。

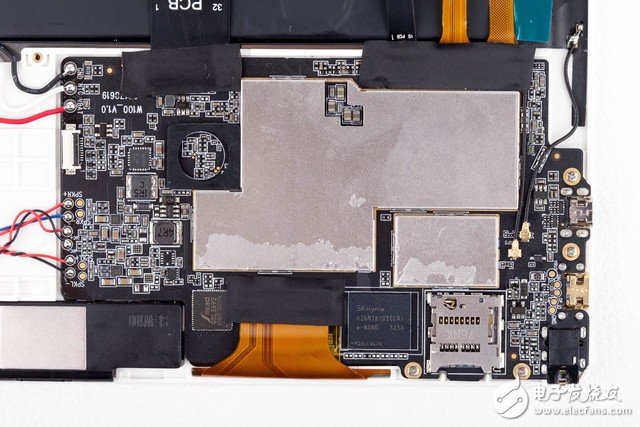

T10主板全貌

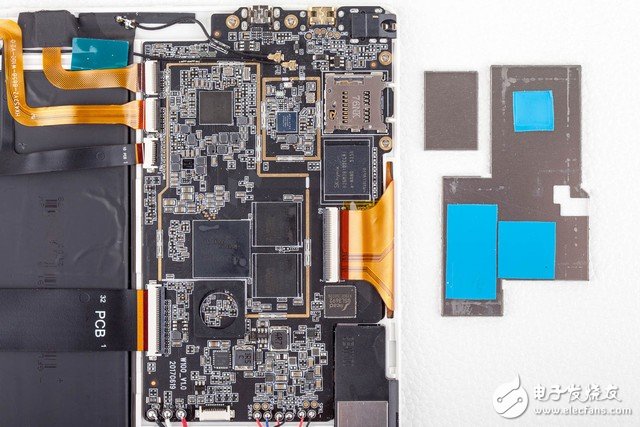

T10的兩個金屬屏蔽罩都能移除，其中大屏蔽罩內是CPU+內存+電源管理芯片，屏蔽罩內對應芯片位置還配有導熱硅膠片進行傳熱;小屏蔽罩內則是五合一通信芯片。

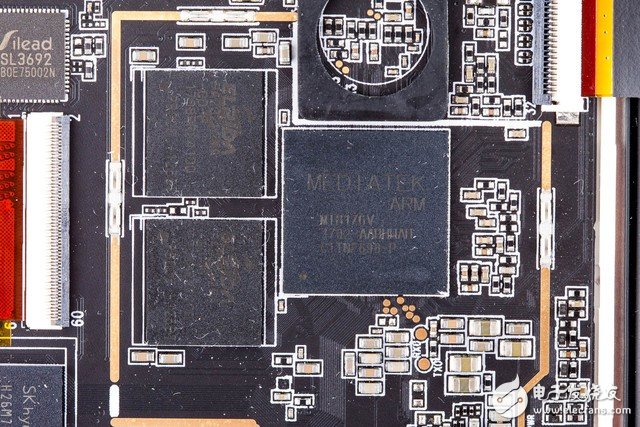

臺電T10平板的核心：來自聯發科的MT8176六核處理器，其擁有2個2.1GHz的A72核心和4個1.7GHz的A53核心，并且集成了GX6250圖形處理器。處理器旁邊則是兩片共4GB的LPDDR3內存。

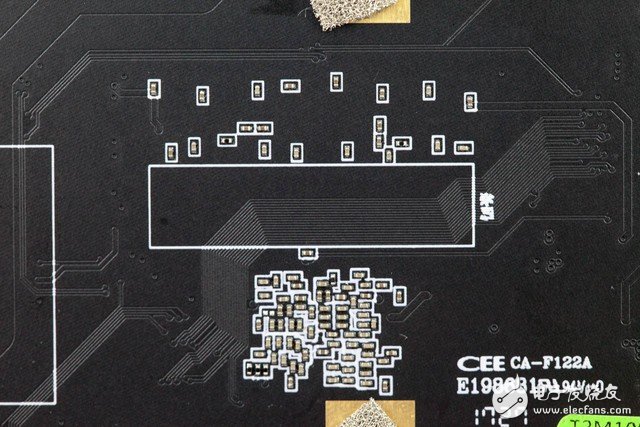

在主板背面，CPU和內存芯片背后，T10增加了多組電容，為CPU和內存提供更穩定的供電，保證高負荷狀態時平板的穩定性。

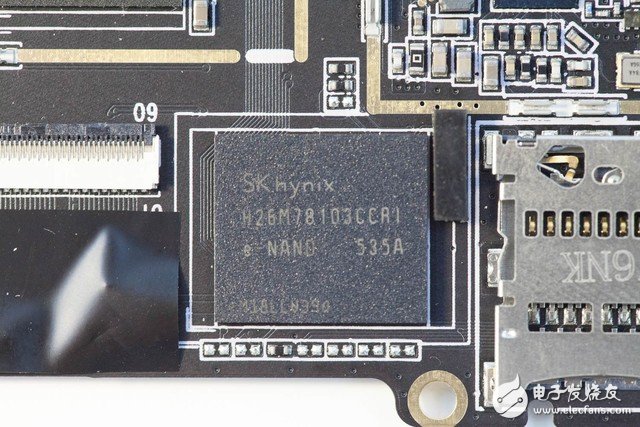

來自海力士64GB存儲芯片。

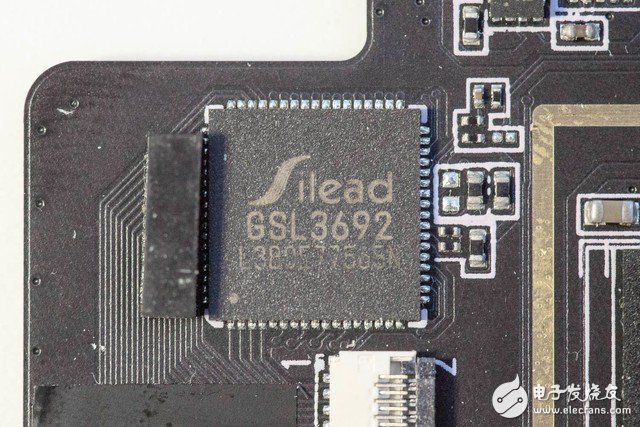

GSL3692觸控芯片，提供10點觸控。

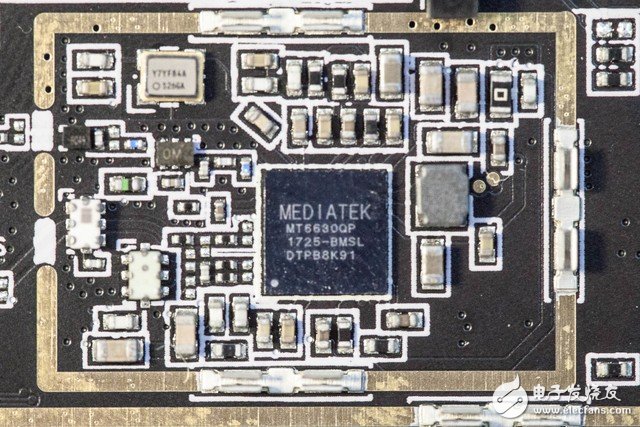

聯發科MT6630QP五合一芯片，同時集成了雙頻Wi-Fi802.11b/g/n/ac、Wi-FiDirect/Miracast無線顯示、藍牙4.1、GPS/北斗/GLONASS三頻衛星定位、FM射頻五大功能于一身(T10出廠沒有提供FM功能，不知道安裝第三方app能否支持)。

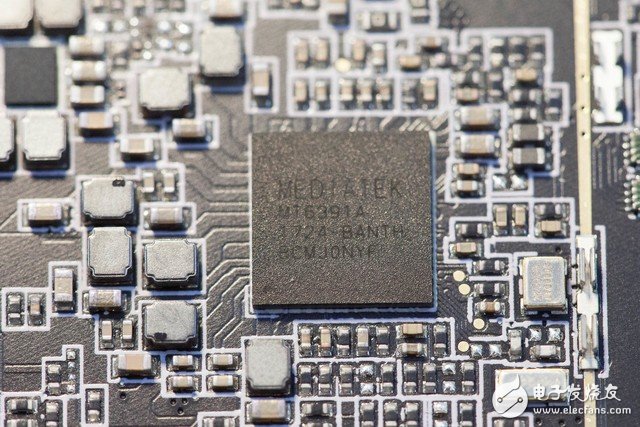

MT6391A電源管理芯片，配合MT6630QP能夠?qū)崿F(xiàn)對PumpExpress快速充電技術的支持。臺電T10標配的充電器就是采用MTKPumpExpress標準，可以實現最高9V/2.5A的快充。

主板的其它細節：

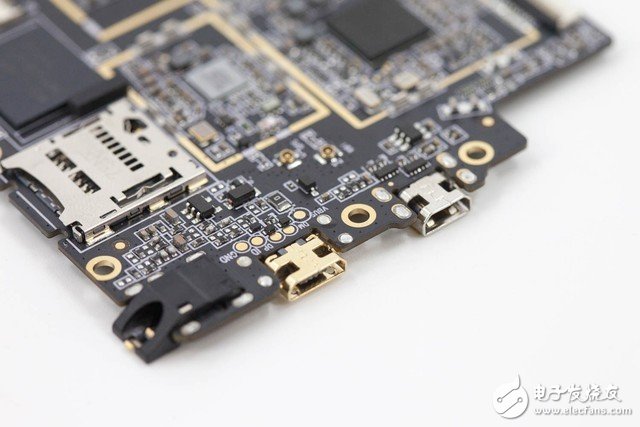

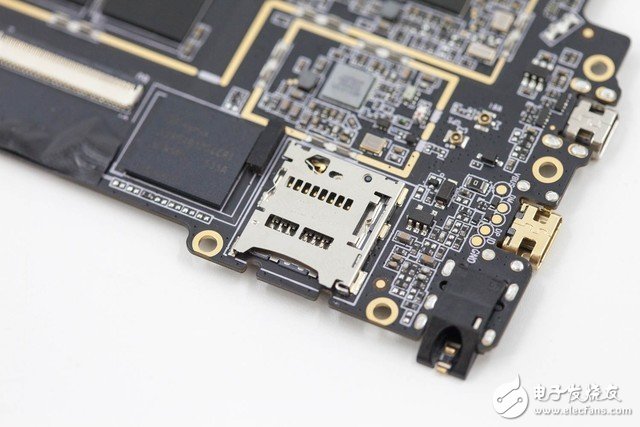

TF卡卡槽

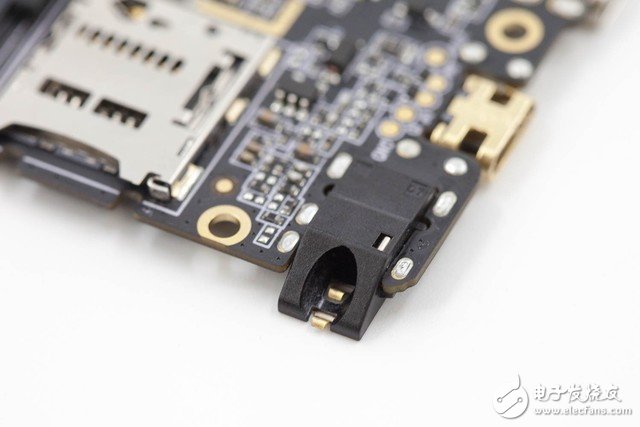

四段式的耳麥接口，配合機身設計采用了斜口。

最常使用的Micro-USB接口采用了鍍金設計，更加耐用。

左側的是800萬像素的后置攝像頭，體積更大是因?yàn)閾碛蠥F自動對焦模組;右側則是前置的1300萬像素三星攝像頭，可見鏡頭通光孔徑更大，官方宣傳為F2.0光圈、并且擁有82.8°超廣視角。

光線傳感器和電源按鍵等采用同一組排線與主板相連。由于電池采用的是焊接設計，因此沒有對電池進行進一步的拆解。
