半年前南孚曾推出過一款使用單節18650鋰電池的充電寶NF-N25，也就是俗稱的鋁合金口紅款，容量為2500mAh，小巧便攜頗受歡迎。近日南孚悄然在天貓旗艦店上架了全新的單節款充電寶：NF-X35，容量升級到3350mAh，并且輸入輸出性能全面翻倍提升達到2A，可以滿足急性子用戶的大電流充電需求，堪稱迷你充電寶中的小鋼炮。

下面我們一起來看看南孚這款新品的內部做工和性能表現。

一、南孚曉加迷你充電寶開箱

南孚曉加迷你充電寶變頻X35 外包裝色彩上選擇了巧克力配色。

側面是南孚曉加迷你充電寶的產品特色介紹。

推出表面封皮。

打開瓦楞紙盒可以看到充電寶本體。

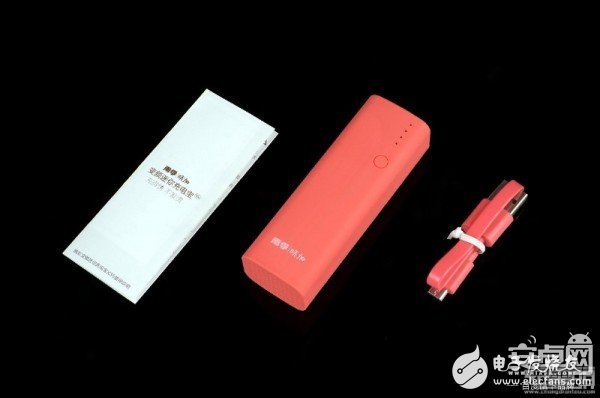

開箱物品一覽：說明書x1、充電寶本體x1、同色數據線x1。

南孚曉加迷你充電寶體積十分嬌小，與傳統的塊狀充電寶對比，拿在手里極像一塊餅干，色彩上選擇了活力橘紅這個配色，看起來非常舒適。產品外表噴涂了手感漆，防滑不沾指紋，拿在手上比較親膚。

尺寸究竟有多小？為了更直觀的體現出來，小編拿了個香煙盒作為對比，長寬高尺寸為90mm x 30mm x 23mm，與香煙盒放一起可以直觀看出體積只有半個煙盒大小。

充電寶本體凈重73.52g，對比那些動不動就兩三百克的產品，曉加完全可以稱的上是“輕如鴻毛”。

輸入輸出接口全部安置在充電寶頂部，常規的MicroUSB輸入接口以及USB- A輸出接口。

底部印刷著南孚“曉加”的產品銘牌參數，品名：變頻充電寶、型號：NF-X35、電芯容量：3350mAh、額定能量12.40Wh/3.7V、輸入輸出性能：5V2A（最大值）。

頂部面板上竟然安放了4個電量指示燈與開關按鍵，這在寸土寸金的單節充電寶上十分難能可貴，縱觀其他同類產品，能做到這樣的并不多。

與手機同攜時的情景，在如此小巧的充電寶前面，5.7寸屏的手機就像一個巨無霸。

二、南孚曉加迷你充電寶拆解

南孚曉加迷你充電寶變頻X35采用全塑料殼體設計，底殼通過超聲波焊接與殼體粘合在一起，輕輕敲打可以做到無損開殼。

拆解開殼后結構一覽，可以看到底蓋邊緣插入殼體后的超聲波焊接痕跡。

電池選擇了單節LG 3350mAh 18650 電芯，電芯均壓平臺3.63V ，也就是俗稱的 F1L。LG F1L 由于其容量均衡價格合適所以上市后就獲得各廠家訂單，3節可組成10000mAh，6節可組成20000mAh搭配靈活，各品牌的中高端充電寶內都會見到這款電芯。

電池焊線采用超軟的耐高溫硅膠線，NTC熱敏探頭直接埋在電池體上面，測溫保護更加準確。

電芯正極正確使用了青稞紙做絕緣處理，可以大幅度降低危險隱患。

為什么青稞紙會降低安全隱患？這是由于18650正極極帽與負極殼體之間的安全距離只有幾毫米，雖然18650出廠時就已使用了白色絕緣墊片隔離正負極再封熱縮外皮做絕緣處理，但經過運輸顛簸與安裝拉扯后可能會有隱患，為保險起見，負責任的廠家都會在18650上使用青稞紙做二次絕緣，最大可能性的保障安全。

負極由于不存在短路可能，所以無須使用青稞紙，鎳帶點焊方式為2+2，焊點牢固無穿孔。

進一步拆解，雙層PCB結構，中間通過排針焊接導通，這也是在窄小空間內提供最大空間利用率的做法，由于有4個面為了易于區分，下文采用筆記本方式的ABCD面來區分每一面的PCB。

焊下排針?lè)蛛x出兩塊PCB，這是分離后的 C面、A面。

這是分離后的D面、B面。

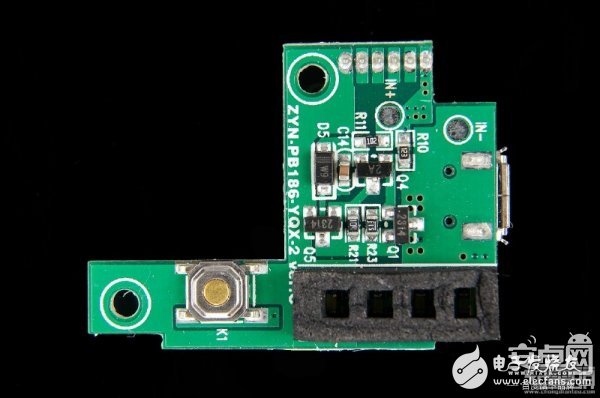

D面PCB右下是4顆白色電量顯示LED，這里粘貼了遮光海綿避免相互串光影響辨識。左下的是貼片開關按鈕，MicroUSB母座底部過孔焊點可以看到MicroUSB帶定位柱底部彎腳插入PCB內焊接，比一般的貼片式MicroUSB母座更為牢固更加耐用。

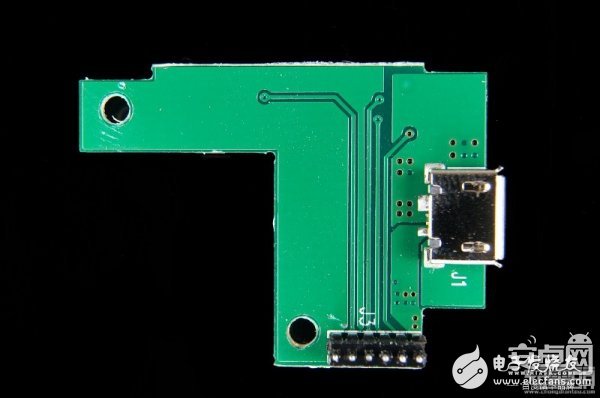

C面無元件，只有MicroUSB母座與排針插件。

A面8腳絲印1322的是電池一體化保護板，絲印NTC的是熱敏探頭焊盤，電池過熱時會切斷輸入輸出保證安全。

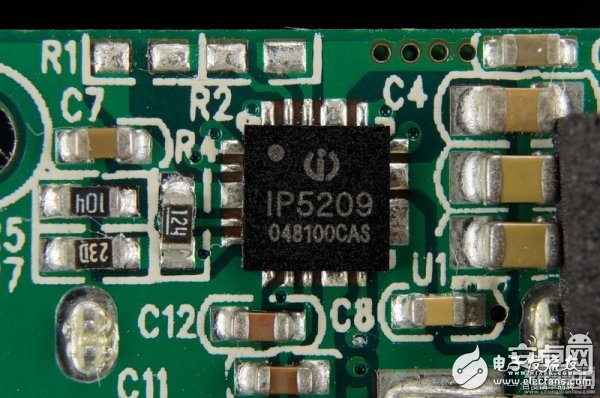

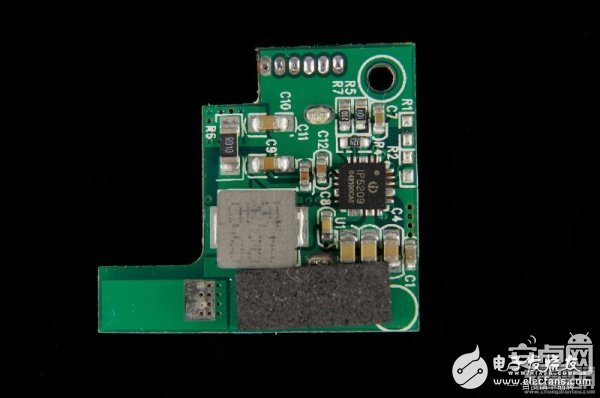

B面是整個PCB最關鍵的IC，下圖放大介紹。

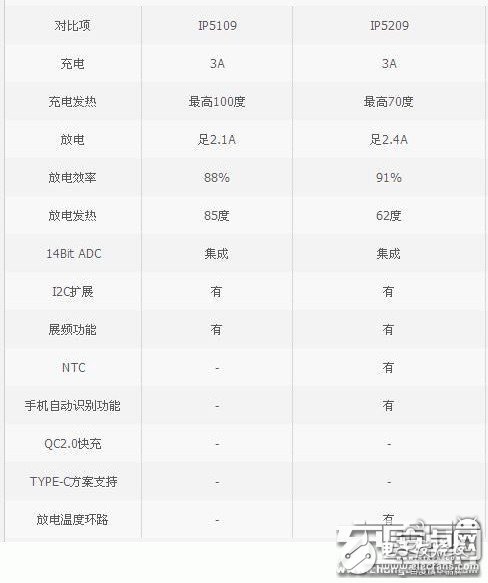

英集芯IP5209是集充電放電一體同時又自帶識別功能的一體化方案芯片，支持3A充電與2.4A放電，效率高達91%，集成14Bit ADC，支持NTC熱敏探頭，提供電量顯示支持，與上面的一體化保護板搭配使用最大限度的保持高性能情況下縮小PCB體積與布線難度。在以往的測試中，IP5209均表現搶眼，是一顆非常贊的芯片。

三、南孚曉加迷你充電寶測試

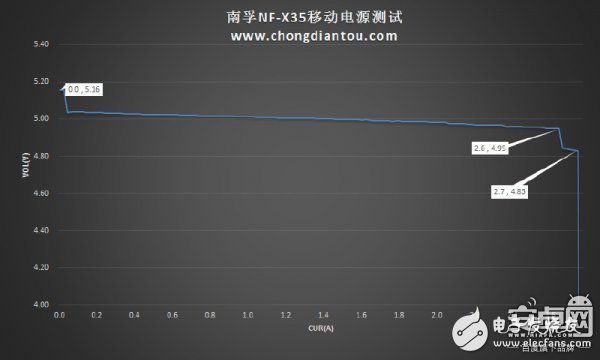

常規5V輸出電流步進測試中，南孚曉加迷你充電寶起始空載待機電壓5.16V，結束電壓4.83V，最大輸出電流2.7A，最大輸出功率13W，遠超標稱值5V2A。在0~2.6A之間輸出都是平滑曲線，電壓保持在4.95V，2.7A時電壓稍微下降到了4.83V，仍然屬于可用電壓。單節小體積來說這性能十分兇悍，而且基本全程電壓都保持5V以上完全可用。

南孚曉加迷你充電寶使用的LG F1L電芯能量為12.40Wh，根據標稱輸入?yún)?shù)可以推斷出充電時間約為2小時，接下來監控0%-100%充電全程看看實際充滿時間多少。

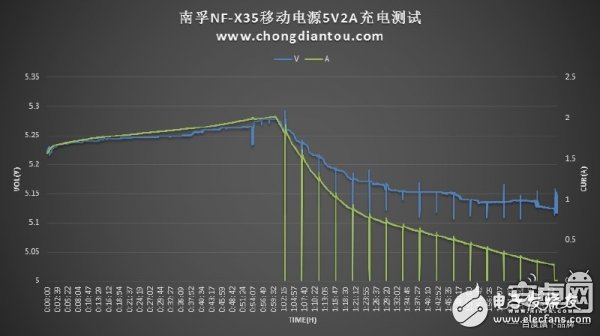

圖表中藍色代表輸入電壓，綠色代表輸入電流，整個充電過程總耗時2小時13分?？梢园l(fā)現CC恒流階段最大充電電流達到2.04A，超過官方標稱值，之后轉為CV恒壓階段電流開始下坡。

曲線圖中，小編還發現了離線檢測算法。什么是離線檢測？就是在充電進入末期過程每間隔一段時間就停止充電來檢測電芯空載電壓，使用離線算法后控制芯片對電芯電壓把控的更為精準，南孚曉加迷你充電寶變頻X35是第一個使用離線檢測的單節充電寶。

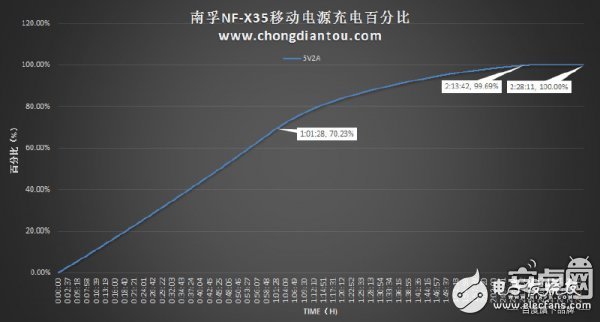

把充電過程數據轉變成輸入能量百分比，可以看出大電流階段1小時飽和度為70%，之后百分比斜率慢慢平緩到達100%。

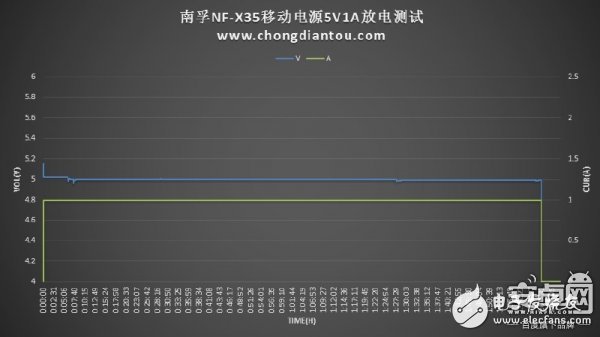

5V1A放電耗時2小時03分，放電均壓5.0V，總放出能量為10.29Wh，按標稱總能量12.40Wh計算，效率值約82.98%。

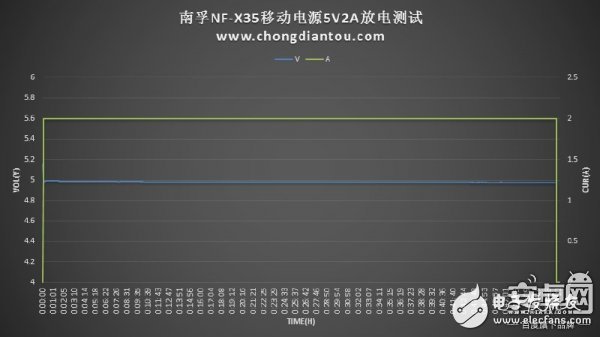

5V 2A放電耗時52分鐘，放電均壓5.0V，放電過程結束放出能量8.66Wh，按標稱總能量12.40Wh計算，轉化效率約70%。

有必要提一下的是南孚曉加迷你充電寶采用3350mAh的單節18650電芯，屬于小容量充電寶，5V2A輸出時相當于1C大倍率（國家標準為0.2C）放電，測試數據僅作為參考。作為單節便攜型充電寶，南孚曉加迷你充電寶2A恒流輸出達到70%效率值算是不錯的。

而且值得一提的是，盡管運行在2A大倍率放電情況，整個放電全過程電壓十分穩定，末期電壓未疲軟下滑，由始至終都保持5V電壓，這在單節充電寶里難逢敵手。

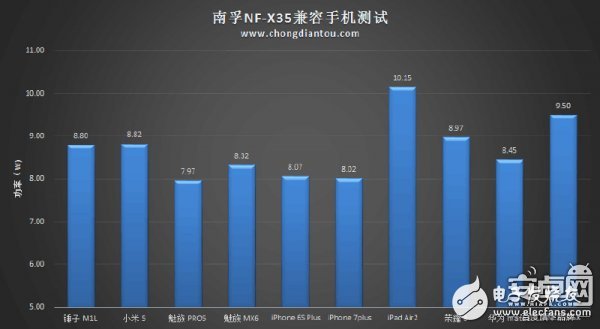

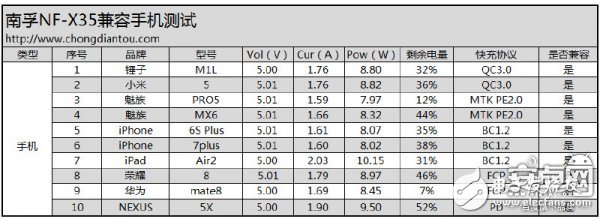

那么給手機充電時表現如何？這里選取了市場上比較熱門的數款手機進行測試，測試定義為5V常規輸入電壓模式。從兼容性測試匯總列表可見，南孚曉加迷你充電寶均能識別主流熱門手機，以接近手機滿載充電功率進行充電，兼容性表現優秀。尤其是南孚曉加迷你充電寶支持蘋果全線產品，例如iPhone手機、iPad平板，都能良好兼容獲得大電流充電。

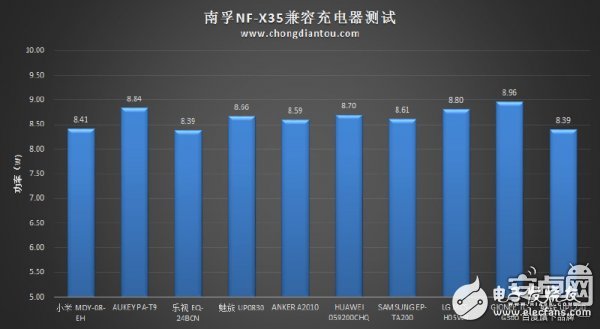

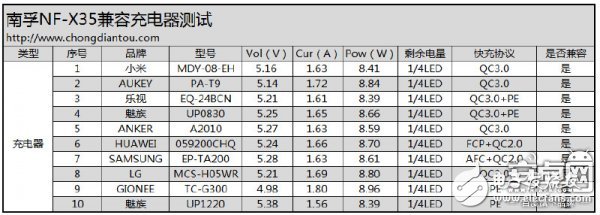

輸入兼容性測試，常見的充電器也全部支持南孚曉加迷你充電寶充電，0%起始充電已超過8W（1.6A+）的功率，通過上面監控充電全程可以知道，充電功率會在中后期緩慢上升至10W（2A），可以達到標稱輸入功率無虛標。

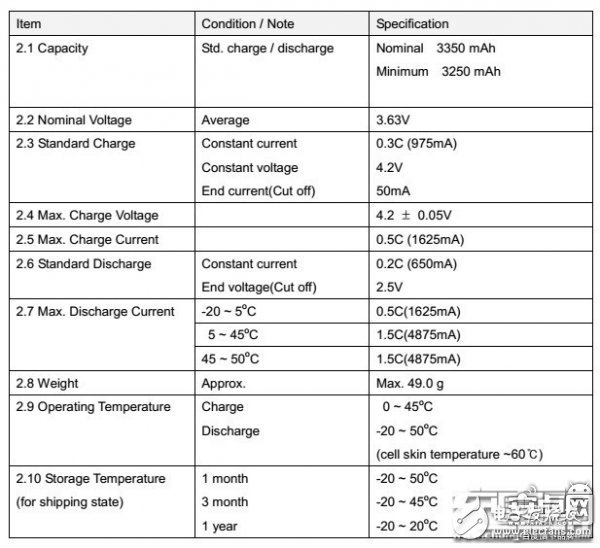

充放電截止判停監測，南孚曉加迷你充電寶放電截止電壓為2.882V，充滿判停電壓為4.201V，根據LG F1L 官方PDF可知該電芯滿電電壓為4.200V，完全放電電壓為2.5V，能量利用率與飽和度都非常高，判停非常準確。

評測總結：

南孚曉加迷你充電寶變頻X35并不是南孚第一款單節充電寶，是南孚在經歷好幾代的單節充電寶產品迭代和技術迭代后的最新成果，這款迷你充電寶在同類型產品中加入了雙向快充，把單節充電寶拉到了一個新高度，他雖身材嬌小卻性能驚人。移動互聯網時代，不少用戶手上都不止一個充電寶。10000mAh、20000mAh的大尺寸大容量代表充電寶的一個發展方向，南孚曉加迷你充電寶變頻X35則代表充電寶發展的另一個方向。比如臨時突然出門手機沒電的情況，雖然20000mAh大塊頭完全可以滿足你充電續航需求，但是日常使用來說充一次就夠了，為什么要選擇一個幾百克的大塊頭？對體積、重量有嚴格要求的小伙伴短時出門選擇帶上南孚曉加迷你充電寶，兼顧續航與便攜，人機兩飽好輕松。

（1）輸出方面，內置英集芯IP5209同步整流高效一體化方案，提供5V 2.7A 13W的超大輸出功率，這在單節充電寶里可以稱得上是大力士。輸入與輸出功率都做到了未虛標，完全可以達到甚至超過官方標稱參數，這種實事求是做法在行業里也是少見的。

（2）充電方面，電流實測可達2A，整個充電過程只需2小時13分，并且在充電算法上加入了離線檢測電壓算法，滿電判停電壓4.201V十分精準 。

（3）設計方面，南孚曉加迷你充電寶機身上帶有激活按鈕與4顆電量顯示LED，使用起來更加直觀剩余電量不必靠猜測。巧克力主機凈重只有羽翼般的73g，使用LG F1L 3350mAh 單節高密度電芯可以時刻為你提供一次應急續航保障而不顯累贅。

（4）安全方面，帶有NTC熱敏探頭、電芯正確使用青稞紙杜絕隱患、芯片監控充放電電流電壓溫度全程全面保障使用安全。
