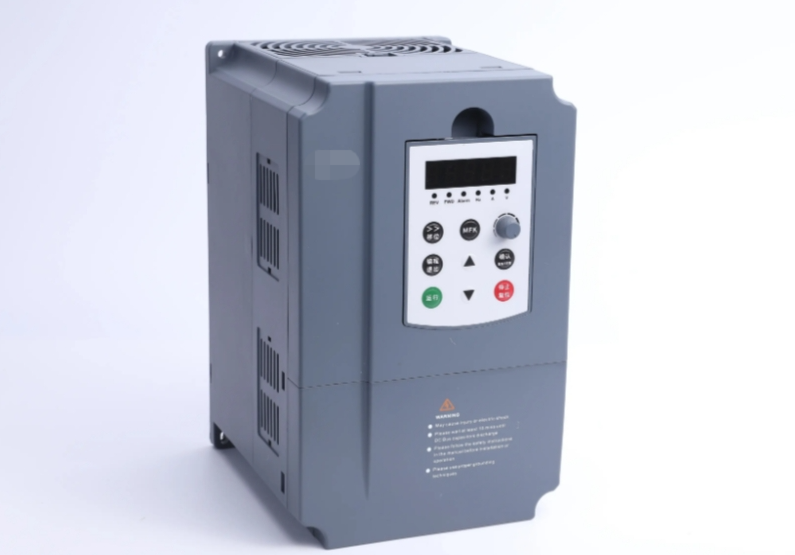

在工業自動化和電力控制領域，變頻器作為一種重要的電氣控制設備，廣泛應用于電機調速、節能降耗等場景。其核心功能在于通過改變電源頻率來控制交流電動機的轉速，從而實現高效、精確的電機控制。然而，變頻器的正確接線，特別是其控制電路的連接，對于確保系統穩定運行至關重要。本文將詳細闡述變頻器控制電路接線的步驟、注意事項及常見問題處理，旨在幫助技術人員和愛好者更好地掌握這一技能。

一、準備工作

在進行變頻器控制電路接線之前，必須做好充分的準備工作，包括但不限于：

1. 閱讀說明書：詳細閱讀變頻器及其配套設備的用戶手冊，了解設備的基本參數、接線圖、操作指南及安全注意事項。
2. 檢查設備：確認所有設備（變頻器、電機、電源、控制元件等）完好無損，型號匹配，無損壞或受潮跡象。
3. 工具準備：準備好所需的電工工具，如螺絲刀、剝線鉗、絕緣膠帶、萬用表等。
4. 安全措施：確保工作區域干燥、通風，穿戴好絕緣手套、護目鏡等個人防護裝備，并在斷電狀態下進行操作。

二、控制電路接線步驟

1. 電源接線

主電源接入：根據變頻器銘牌上的額定電壓和電流要求，將三相電源（或單相電源，視具體型號而定）正確接入變頻器的R、S、T端子。注意相序正確，避免反轉。
控制電源：部分變頻器需要單獨的控制電源供電，通常接入24V直流電源，用于內部邏輯電路和顯示面板的工作。

2. 控制信號接線

啟動/停止信號：使用常開觸點（NO）的按鈕或繼電器觸點，將啟動信號接入變頻器的“RUN”或“FWD”（正轉）端子，停止信號接入“STOP”端子。確保接線牢固，觸點可靠。
速度給定：根據控制需求，可以選擇模擬量輸入（如0-10V電壓信號或4-20mA電流信號）或數字量輸入（如電位器、撥碼開關）來設定變頻器的輸出頻率。模擬量輸入需使用屏蔽電纜，以減少干擾。
故障輸出：將變頻器的故障報警輸出端子（如“ALARM”或“FAULT”）接入控制系統，以便在變頻器發生故障時及時停機并發出警報。
外部頻率源：若需外部頻率源控制，如PLC輸出的頻率信號，需按說明書要求接入相應端子，并配置參數。

3. 通訊接口接線

RS485/RS232通訊：對于需要遠程監控或控制的場合，可通過RS485/RS232通訊接口與上位機（如PLC、HMI）進行通訊。接線時需遵循標準通訊協議，注意極性正確，必要時使用信號隔離器以增強抗干擾能力。

三、注意事項

接地：確保變頻器正確接地，以減少電磁干擾，保護人身安全。
屏蔽與抗干擾：模擬量信號線應采用屏蔽電纜，屏蔽層一端接地，避免與其他動力線平行鋪設，減少電磁干擾。
接線標識：對所有接線進行清晰標識，便于日后維護和故障排查。
參數設置：在接線完成后，根據實際需求，通過變頻器面板或通訊軟件設置相關參數，如電機參數、保護設定、控制模式等。

四、常見問題處理

無法啟動：檢查電源是否接通，啟動/停止信號是否正確，變頻器是否有故障報警。
頻率不穩定：檢查速度給定信號是否穩定，模擬量輸入是否有干擾，必要時增加濾波措施。
過流/過壓保護：檢查電機是否過載，電源是否穩定，變頻器參數設置是否合理，如加減速時間、過載保護閾值等。
通訊故障：檢查通訊線纜是否完好，接口是否松動，通訊協議和波特率是否一致，必要時更換通訊模塊。

五、結語

變頻器的控制電路接線是一項技術性較強的工作，要求操作人員具備扎實的電氣基礎知識、熟悉變頻器的工作原理及接線規范。通過本文的介紹，希望能為技術人員提供一定的指導和幫助，確保變頻器系統安全、穩定、高效地運行。同時，隨著技術的不斷進步，變頻器的功能和性能也在不斷提升，建議技術人員持續學習，緊跟技術發展步伐，為工業自動化領域貢獻更多智慧與力量。
