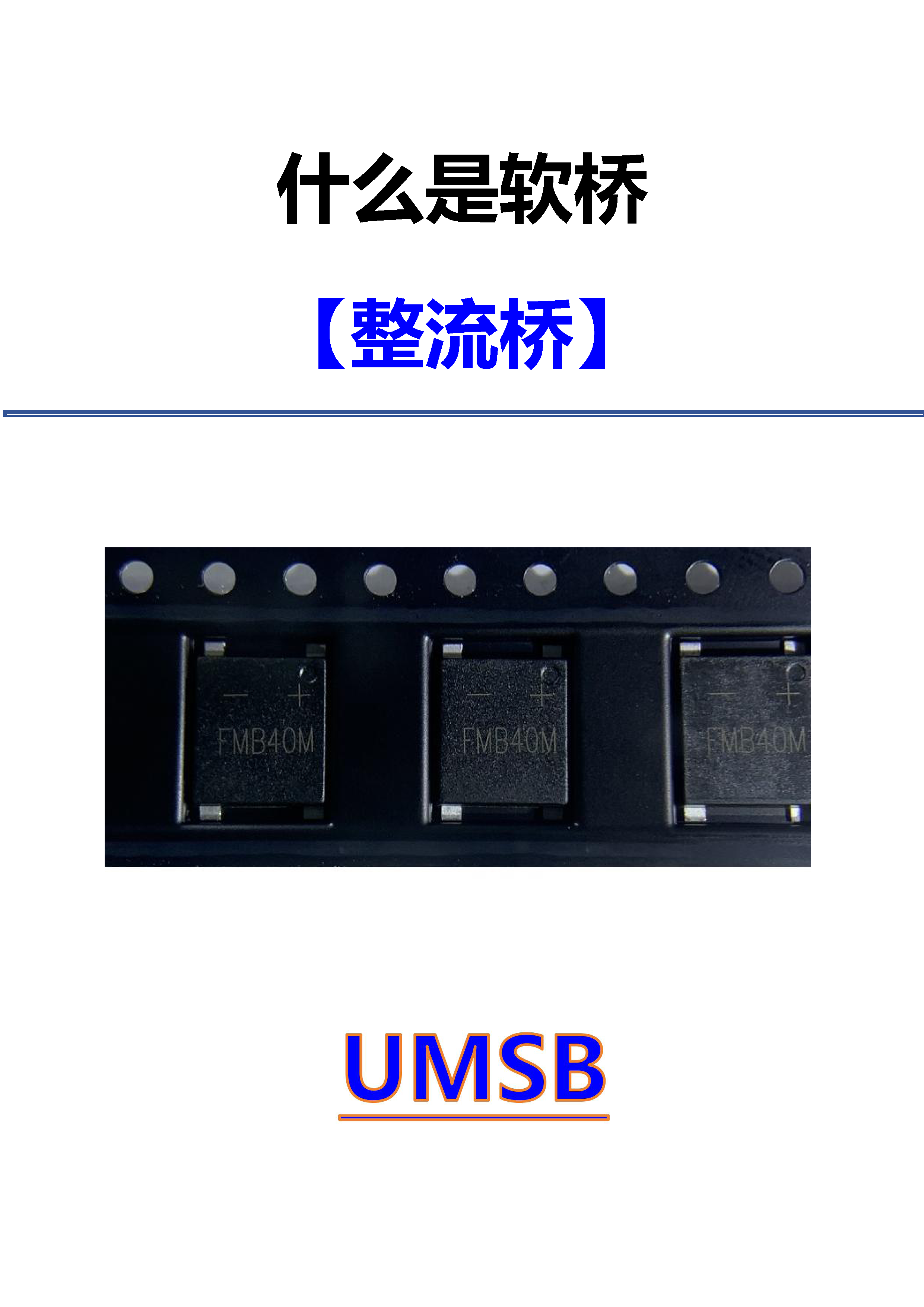

二極管軟橋和硬橋的區別

1.工作原理：軟橋采用可控硅等器件進行整流電壓的變化，而硬橋則是通過外部電壓進行控制。

2.效率：軟橋響應速度快，穩定性好，但由于所采用的器件不同，相較于硬橋不夠高效。

3.控制方式不同：軟橋是指在二極管橋堆中，使用可控硅（SCR）代替普通二極管，從而實現對電流的控制。硬橋是指在二極管橋堆中，使用普通二極管作為整流元件，輸出電壓和電流不能進行調節

4.輸出特性不同：軟橋通過控制SCR的觸發角度來調節輸出電壓和電流，具有輸出電壓穩定、調節范圍大等優點。硬橋輸出電壓不穩定，適用范圍較窄

5.應用場景：軟橋一般適用于系統要求響應速度較快的領域，如變頻調節、電機控制等。而硬橋較為適用于穩定性要求高的場合

軟橋、硬橋的概念與特點

1、軟橋，也叫軟開關橋，是整流橋的一種變形，它主要由可控硅(thyristor)等元器件組成。軟橋?qū)崿F(xiàn)器件的開關可以通過觸發電路精確控制，從而實現整流電壓的變化，具有響應速度快、穩定性好等特點。軟橋整流橋一般帶有足夠大的電感性負載，因此軟橋整流橋不出現電流斷續。一般軟橋整流橋應用時,常在其負載端接有平波電抗器,故可將其負載視為恒流源。多組三相整流橋相互連接，使得整流橋電路產生的諧波相互抵消。

2、硬橋，也叫硬開關橋，常用的硬橋包括2個二極管橋和4個開關管橋。硬橋的開關控制是通過外部電壓驅動進行控制，由于使用的都是開關管，因此轉換效率相對軟橋要低一些。
