在電力系統中，配電箱扮演著電能分配與調控的關鍵角色，其設計與選擇對電力系統的穩定與安全具有直接影響。隨著現代工業與建筑業對空間效率需求的不斷提升，市場上越來越傾向于采用小型化、緊湊設計的配電箱。然而，這一發展趨勢也隨之帶來了一系列技術難題，其中就包含那些需要集成互感器等測量器件的配電箱設計。近期，有用戶反饋稱，在面對體積較小的配電箱時，傳統的AGF-AE-D/200互感器因其體積龐大而難以安裝，這無疑給電力系統的規劃與維護工作增添了不小的障礙。

安科瑞設計的一款為小型配電箱適用的超薄互感器順勢推出。這款互感器不僅在體積上實現了顯著的小型化，契合了北美裂相配電系統對空間高效利用的需求，同時，在性能表現上也維持了與原互感器相當乃至更優的水準。其設計獨到之處，在于大大簡化了安裝流程，無需對配電箱進行復雜的改造，便能迅速且簡便地完成裝配，從而有效縮減了施工難度與時間投入。

安科瑞AKH-0.66/K-∮24C外形美觀，安裝、接線方便，主要用于電力運維及用電改造項目，一般輸出為小電流信號，具有體積小、精度高、帶載能力強、安裝方便等優點。

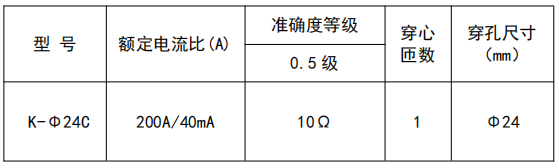

1.規格參數

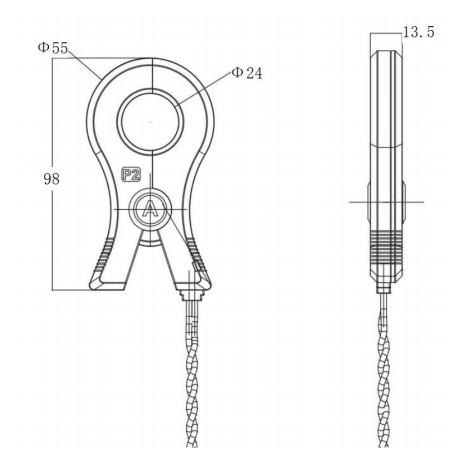

2.產品尺寸

注：互感器二次引出線為 22AWG 雙芯線，其中紅色 S1，黑色 S2。

3.使用環境

（1）額定工作電壓 AC0.66kV（等效 AC0.69kV，GB/T156-2017）

（2）額定頻率 50-60Hz

（3）環境溫度-30℃~70℃

（4）海拔高度≤3000m

（5）工頻耐壓 3000V/1min 50Hz

（6）用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

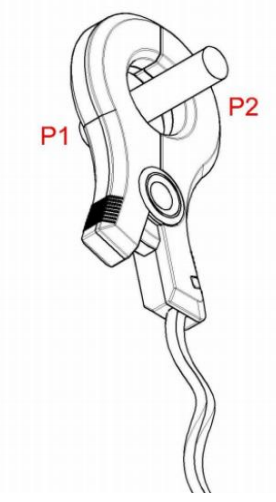

4.安裝方式

本款互感器可以搭配AGF-AE-D/200使用，適用于北美裂相配電系統。
