Modbus網關在實現電表數據采集并對接到能源管理平臺中起著關鍵作用，以下是其具體的實現過程：

1、硬件連接

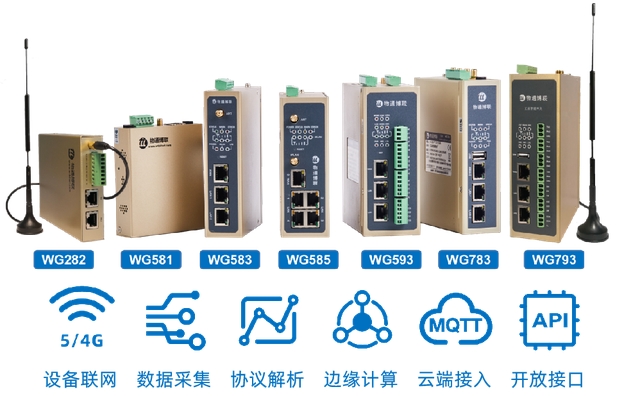

物通博聯Modbus網關具備多個串口，能夠?qū)崿F(xiàn)多個電表數據采集。需要將Modbus網關的RS485接口接入電表。確保連接線路的正確性和穩定性，一般采用屏蔽雙絞線以減少干擾。

Modbus網關通常具有以太網接口，將其與能源管理平臺所在的局域網中的交換機或路由器進行連接，使網關與平臺能夠在同一網絡環境中進行通信。

2、電表配置

根據電表的說明書，設置電表的通信參數，如波特率、數據位、停止位、校驗位等，確保這些參數與Modbus網關的設置一致，以實現兩者之間的正確通信。

為每個電表分配唯一的地址，以便Modbus網關能夠準確地識別和訪問各個電表。

3、Modbus網關配置

通過網關的配置界面（提供Web遠程配置界面），設置與電表通信的相關參數，包括串口參數（與電表設置的波特率等參數匹配）、從站地址范圍（對應電表的地址）等。

配置網關與能源管理平臺的通信參數，如IP地址、端口號、通信協議（如TCP/IP）等。如果能源管理平臺需要特定的通信格式或數據轉換規則，也需要在網關中進行相應的設置。

可以在網關中設置數據采集的周期，例如每隔一定時間（如1分鐘）采集一次電表數據，以滿足能源管理平臺對數據實時性的要求。

4、能源管理平臺配置

在能源管理平臺中，添加Modbus網關作為數據采集設備，輸入網關的IP地址、端口號等連接信息，建立與網關的連接。

根據電表數據的格式和內容，在平臺中定義數據模型，將采集到的電表數據映射到相應的數據庫表和字段中，以便進行存儲和分析。

設置數據存儲策略，確定采集到的電表數據在平臺中的存儲時間、存儲方式（如歷史數據壓縮存儲）等。同時，配置數據展示和分析功能，以便用戶能夠直觀地查看電表數據的實時值、歷史趨勢、能耗統計等信息。

5、數據采集與對接流程

（1）Modbus網關按照預設的采集周期，通過RS485總線向電表發送Modbus讀指令，請求電表的相關數據，如電壓、電流、有功功率、無功功率、電能等。

（2）電表接收到指令后，根據指令要求將相應的數據通過RS485總線返回給Modbus網關。

（3）Modbus網關接收到電表數據后，按照能源管理平臺要求的格式和協議進行數據轉換和封裝，然后通過以太網將數據發送到能源管理平臺。

（4）能源管理平臺接收到數據后，進行數據解析和存儲，并根據平臺的功能模塊進行數據分析、展示和報警等處理。例如，當電表數據超出設定的閾值時，平臺會發出報警信息，提醒相關人員進行處理。
