onsemi NCV84090 是專為汽車和工業應用設計的可靠負載開關驅動器；帶高級保護功能的高壓側驅動器。

NCV84090 由onsemi 推出，是一款完全受保護的單通道高壓側驅動器，專為切換各種負載而設計，負載包括燈泡、螺線管和其他執行器。這款多功能器件的工作電壓范圍為 4 V 至 28 V。它具有先進的保護機制，例如主動浪涌電流管理、自動重啟的超溫關斷和過壓有源箝位。NCV84090 還包括一個專用的電流檢測引腳，用于精確的模擬電流監控和故障指示，適用于需要強大診斷功能的應用。NCV84090 具有低待機電流和高效率，非常適合可靠性和性能至關重要的汽車和工業環境。該器件的高邊配置和主動式高電流檢測使能引腳確保了對各種電阻性、電感性和電容性負載的精確控制和保護。

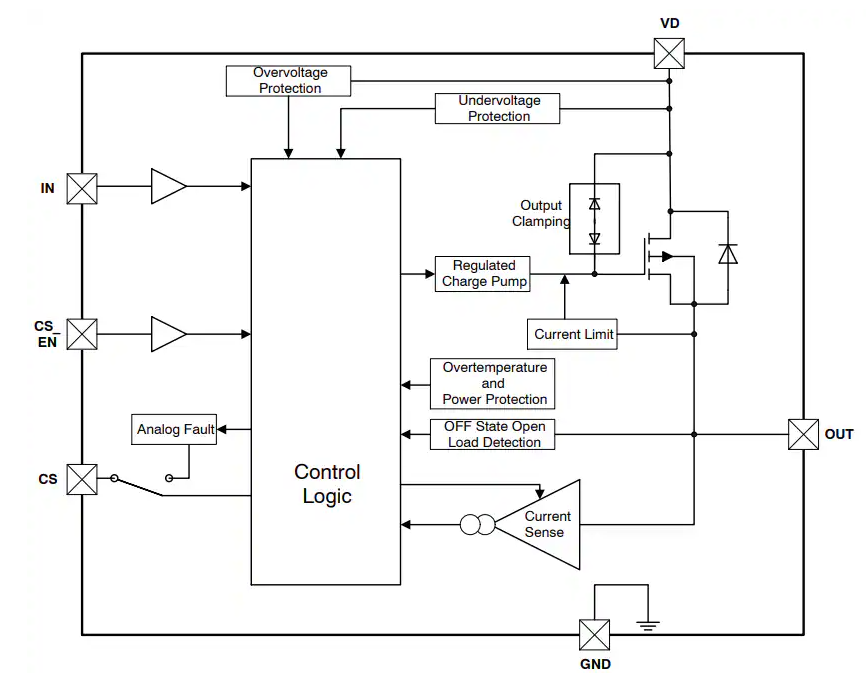

特性

• 完全保護的單通道高壓側驅動器
• 工作電壓范圍：4 V 至 28 V
• 主動浪涌電流管理
• 超溫關斷并自動重啟
• 過壓有源箝位
• 用于模擬電流監控的專用電流檢測引腳
• 針對 VD 短路、接地短路和開路負載檢測的故障指示
• 主動高電平電流檢測使能引腳
• 低待機電流
• 高效率
• CMOS (3 V/5 V) 兼容控制輸入
• 低電流檢測泄漏
• 用于電感開關的集成箝位
• 反向電池保護，帶外部元器件
• AEC-Q100 1 級認證，可支持 PPAP

基本參數表：

NCV84090 是一款全保護單通道高側驅動器，可用于切換多種負載，如燈泡、螺線管和其他執行器。該設備具有多種高級保護功能，如主動涌流管理、過溫關機自動重啟和過壓主動箝位。

onsemi NCV84090DR2G數據手冊免費下載
*附件：NCV84090-D.PDF

主要特點

• ?短路保護?：具備涌流管理功能。
• ?CMOS兼容控制輸入?：支持3V/5V CMOS電平。
• ?低功耗?：待機電流非常低。
• ?電流感應?：提供精確的模擬電流監測，以及短路到VD、對地短路和開關狀態開路負載檢測。
• ?電流感應使能?：通過一個活躍的高電平電流感應使能引腳，可以啟用所有診斷和電流感應功能。
• ?熱保護?：具有過溫關機自動重啟功能。
• ?欠壓保護?：支持欠壓關機。
• ?電感開關集成箝位?：防止電壓尖峰。
• ?失地和失壓保護?：提高系統可靠性。
• ?ESD保護?：增強靜電放電保護。
• ?反向電池保護?：通過外部組件實現。
• ?AEC-Q100 Grade 1認證?：適用于汽車應用。

典型應用

• 切換各種電阻性、電感性和電容性負載。
• 替代電磁繼電器和離散電路。
• 適用于汽車和工業領域。
• • 汽車照明系統
• 螺線管驅動器
• 致動器控制
• 汽車車身控制模塊
• 工業自動化系統
• 配電單元
• 電池管理系統
• 電動汽車動力系統
• 可再生能源系統
• 電信設備
• 消費類電子產品
• 醫療設備
• 平視顯示器
• 保險絲和機械繼電器更換
• 高壓側驅動

電氣規格

• ?最大電源電壓?：VD = 41V
• ?工作電壓范圍?：VD = 4至28V
• ? 導通電阻（典型值） ?：RON = 90mΩ (TJ = 25°C)
• ? 輸出電流限制（典型值） ?：Ilim = 24A
• ? 關斷狀態供電電流（最大值） ?：ID(off) = 0.5mA

封裝與尺寸

• ?封裝類型?：SOIC-8
• ?標記圖?：提供詳細的引腳標記和封裝尺寸信息。

保護功能

• ?過溫保護?：當結溫超過設定值時，自動關閉輸出，并在溫度降低后自動重啟。
• ?過壓保護?：集成Zener二極管，保護邏輯塊和電流感應引腳。
• ?欠壓保護?：當供電電壓低于設定值時，關閉輸出。
• ?開路負載檢測?：在關斷狀態下檢測輸出開路負載。
• ?反向電池保護?：通過外部電阻限制反向電流。

應用電路

• 數據手冊中有提供詳細的應用電路圖，包括與微控制器的連接和外部組件的配置。

熱特性

• 提供不同PCB銅面積下的結到環境的瞬態熱阻抗曲線。

注意事項

• 在使用過程中，應確保不超過最大額定值，以避免設備損壞。
• 保護功能不能防止持續和重復的錯誤操作，因此需要及時診斷和排除故障條件。

NCV84090是一款功能強大、保護全面的高側驅動器，適用于各種需要精確電流控制和保護的負載切換應用。其豐富的保護功能和靈活的配置選項，使其成為汽車和工業領域的理想選擇。
