實驗名稱：磁致伸縮貼片換能器的實驗研究

測試設備：ATA-2022B高壓放大器、信號發生器、示波器、換能器、PC等。

實驗過程：

圖1：實驗系統設置示意圖

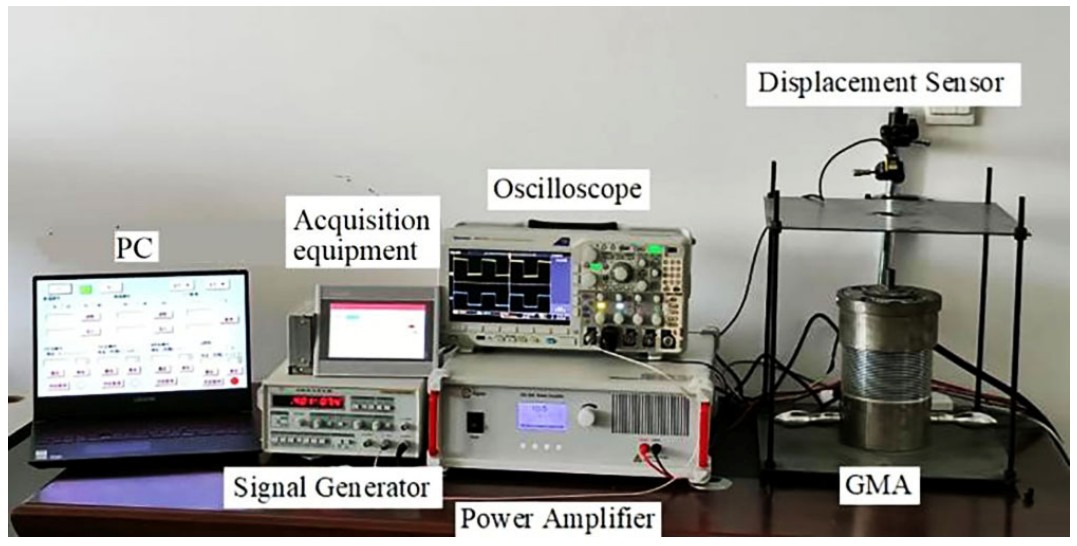

本實驗系統利用信號發生器提供輸入信號，輸入信號通過高壓放大器進行放大后傳至激勵換能器，從而產生激勵信號，接收換能器接收信號后將信號傳至示波器，再由示波器傳至PC端從而獲取、觀測和存儲接收信號，實驗系統設置示意圖如圖1所示。本文使用的實驗系統實物如圖2所示。

圖2：實驗系統設備實物圖

測試結果：

搭建了包括信號發生器、高壓放大器、示波器、上位機、換能器和被測對象的實驗平臺，設置了經Hanning窗調制的激勵信號，分組將各激勵換能器和接收換能器布置粘貼于被測鋁板上。分別采用MPT激勵信號PZT接收信號、PZT激勵信號MPT接收信號、GMPT一發一收信號、MDPT激勵信號PZT接收信號、PZT激勵信號PZT接收信號，通過驗證直達波的速度，確定設計的換能器可以激勵或接收或一發一收Lamb信號。進行信號處理和重采樣后獲得信號幅值平方和，GMPT貼片體積為MPT貼片體積的1/2，能量強度提升了5.62倍；MDPT的激勵信號幅值平方和為傳統PZT的1.48倍。通過掃頻實驗確定本MDPT的最佳工作頻率為65.6kHz。在鋁板上以MDPT為圓心布置半圓周的PZT貼片，驗證出本MDPT的全向性較為良好。
