每一代iPhone都會有一些特別的亮點...我們要好好看看蘋果——one more color iPhone 6s!除了顏色變化、性能升級、攝像頭變?yōu)?200萬像素以外，3D Touch屏幕應該是業內外人士關注的焦點了?？梢灶A(yù)見的是，在2016年機海大戰中，3D Touch技術成為眾多智能手機的“標配”，就像現在的指紋識別一樣。

3D Touch是什么鬼? iPhone 6s顯示模組拆解

不過話說回來，3D電影看得多了，這個3D Touch到底是個什么鬼？相信很多朋友也是一片茫然，估計都是聽說過，沒見過，就知道蘋果拿它來得瑟!為了滿足廣大用戶以及筆者本人的好奇心，下面就讓我們把iPhone 6s的顯示模組拆開來好好看看。

廢話鋪墊完了，請欣賞國外知名拆解團隊ifixit帶來的iPhone 6s顯示模組“解剖手術”!

iPhone 6s屏幕模組拆解

對于3D Touch帶來的功能筆者就不贅述了，這些蘋果官網上講的比誰都清楚。簡單理解的話就是蘋果通過這項技術，將界面的交互方式由二維提升至三維，通過“壓感”方式提供更為便捷、人性化的體驗?zāi)Ｊ?。通過對屏幕模組進行拆解，我們就可以進一步了解其內部“秘密”。iPhone 6s屏幕尺寸為4.7英寸，分辨率1334*750(326ppi)高清視網膜屏幕，點睛之筆自然就是3D Touch功能了。

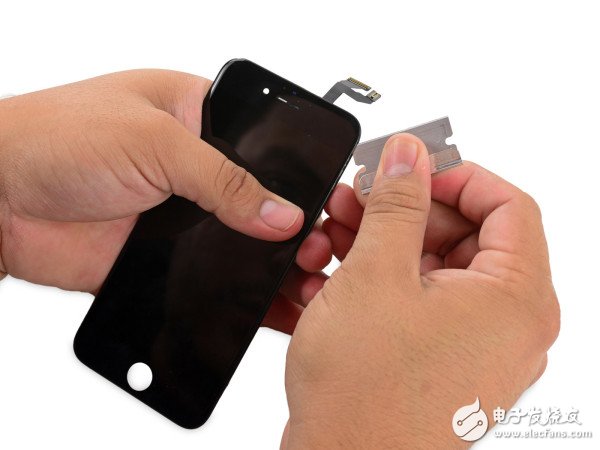

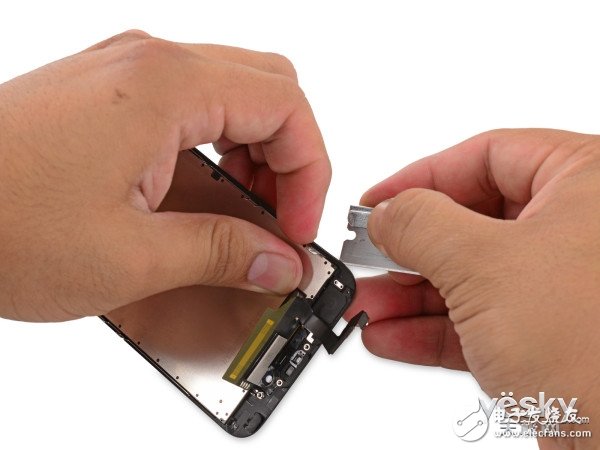

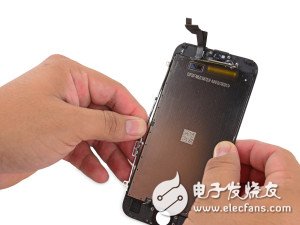

拆解首先要將屏幕模組邊緣的塑料框架卸下，借助刀片在邊緣嘗試幾次后即可完成。由于邊框與模組之間粘合的十分緊密，拆解時需要十分細心、小心。

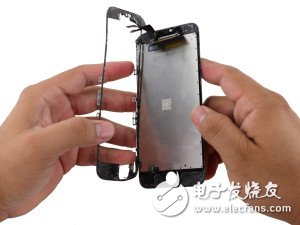

取出框架

取出框架

在拆解過程中除了細心切割外可能還需要一定的加熱處理，畢竟這個框架是連接屏幕模組與手機主體的重要組件，此外在框架下還有膠墊，可進一步防止液體進入模組內部。

取出框架

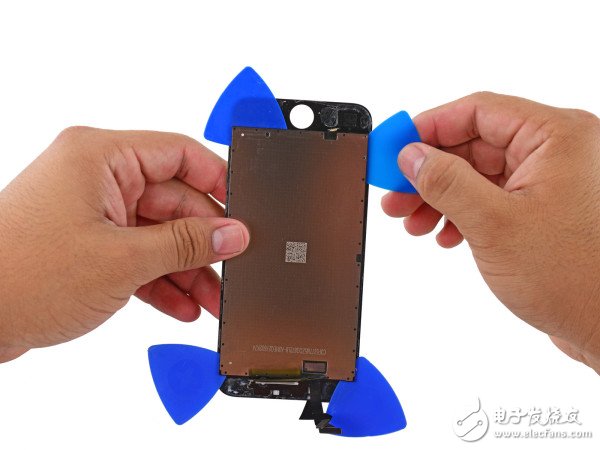

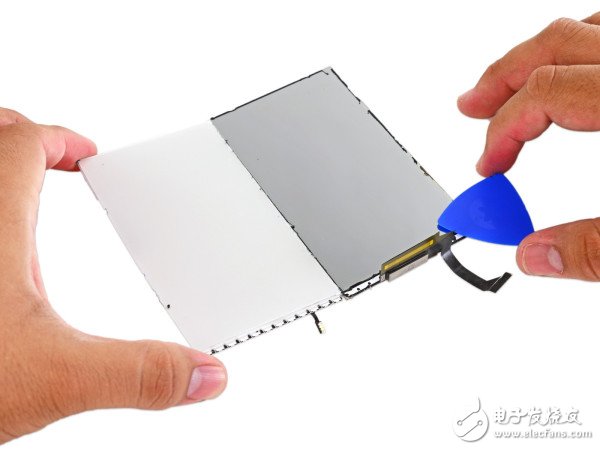

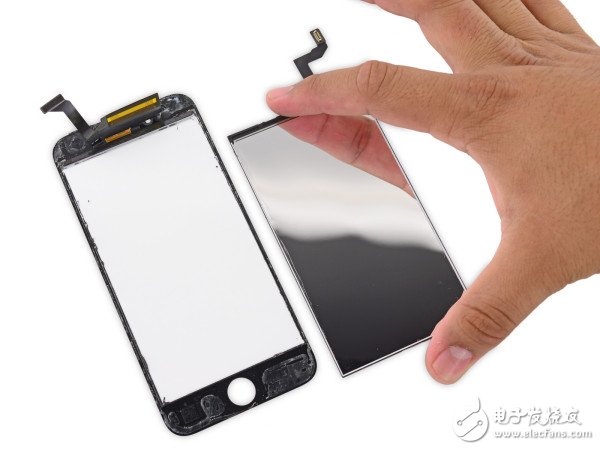

拆解邊框需要耐心、細心，還是表較簡單的，下面正是分離屏幕模組的過程可就要復雜了。通過撬棒分離背光模組。

分離背光和屏幕模組

在背光模組上覆蓋著麥拉片層，與老版iPhone不同的是，iPhone 6s麥拉片為模組的一個新的分層。

iPhone 6s屏幕模組

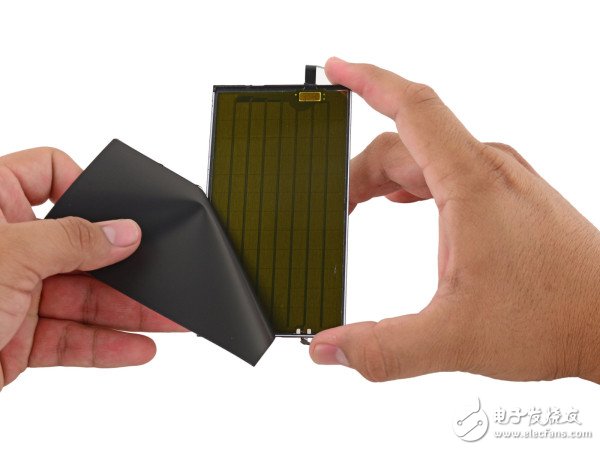

再揭下模組上的反光膜后，就會發現全新加入iPhone的支持3D Touch的傳感器。盡管此前蘋果宣稱3D Touch的傳感器集成在背光模組傳感器中，但是根據拆解顯示這似乎是一個獨立的組件單元。與此同時，蘋果將Home鍵的走線以繞3D Touch的方式，調整到了傳感器旁邊，這樣的設計可以在執行某些修復操作時避免挪掉這根排線。

屏幕模組拆解

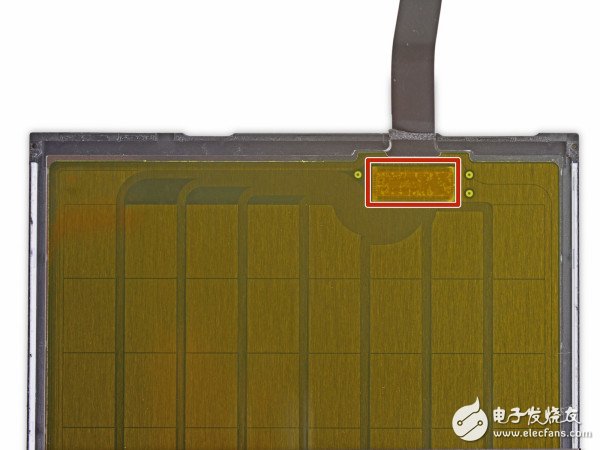

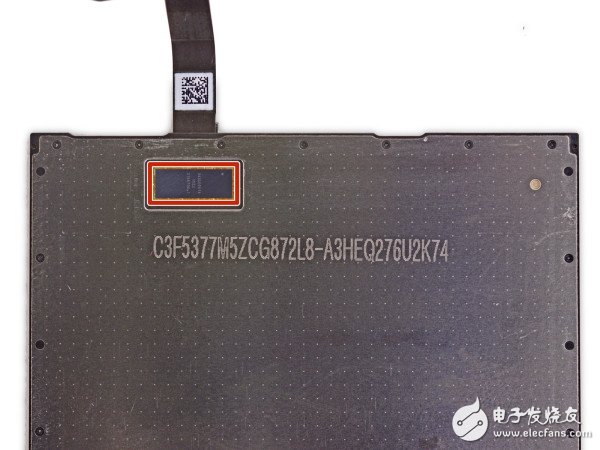

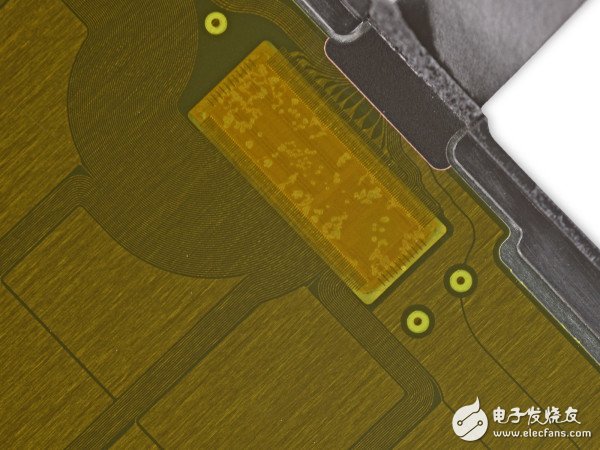

再回到電容傳感器，這個小組件很有科技感(和電影里演的一樣)...在整個矩形的電容感應器上排布著很多矩形電容，可以稱之為“感應點，然后通過小軌跡連接至控制器電路。這枚蘋果定制的感應芯片負責檢測、處理電流的變化，從而發送對應的指令。(筆者：由于3D Touch本身對于精確度要求不是很高，就憑這感應點的精密程度用戶基本不用擔心使用時會有誤操作了...)

3D Touch感應器

感應控制器

從iPhone 6開始，屏幕上方就開始覆蓋康寧大猩猩系列2.5D玻璃。用戶使用iPhone 6s時，手指在屏幕上能實現的不僅僅是觸摸，還有“按壓”，從而實現更多的功能。由于用戶力度的不同，手指選中屏幕區域和下方感應器的距離也會有差異，而這個距離上的差異作用到數量龐大的電容模組后，會輸出不同大小的電流，而在集成芯片中就可以進行相應的分析。盡管人們擔心這一操作的靈敏度、精確度，不過通過實際體驗來看，3D Touch的使用感受十分不錯，擔心的情況并沒有出現。

感應模組

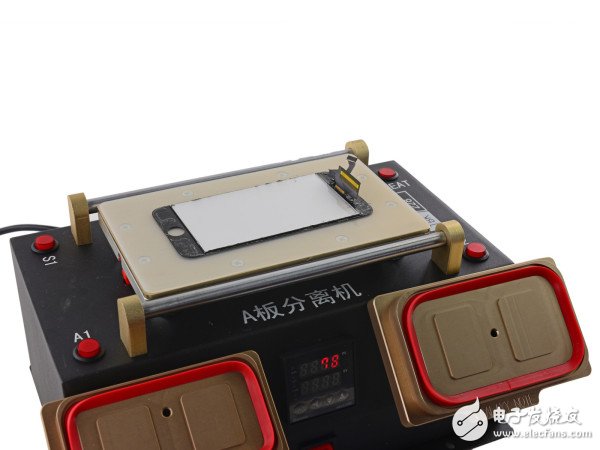

接下來就是針對數字化儀玻璃的“精密手術”了。這個過程需要借助專業的工具，一般的拆解愛好者就不用嘗試了。

專業工具拆解屏幕

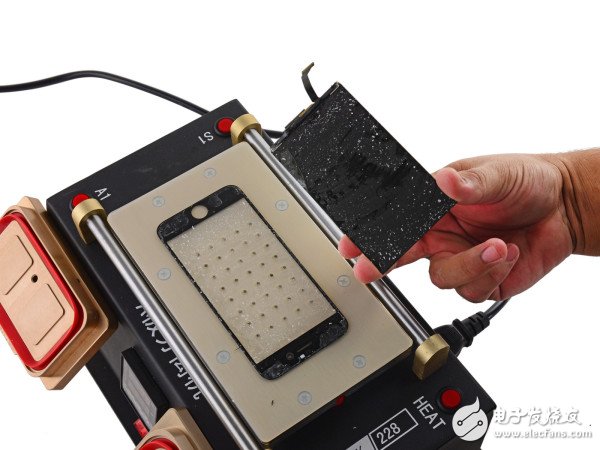

分離屏幕

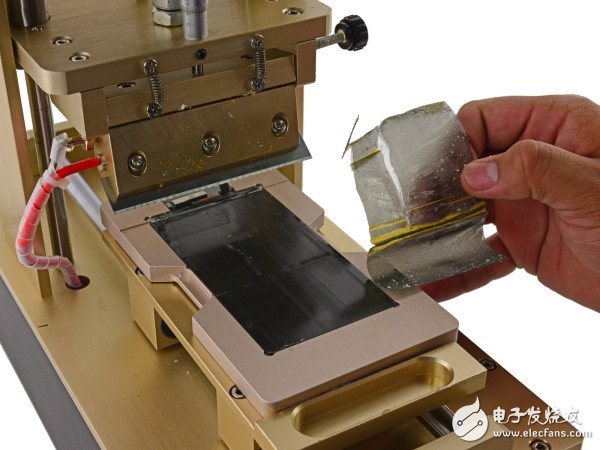

然后再接著另一個專業工具“斷頭臺”(Polarizer Remover Machine)，作用就是將液晶模組“洗干凈”，將表面的粘合劑等去掉(其實去掉的還包括一個偏光膜)。

處理液晶屏幕

那么為什么手機液晶顯示屏幕會需要偏光片呢？下面來看看ifixit帶來的“科普內容”。

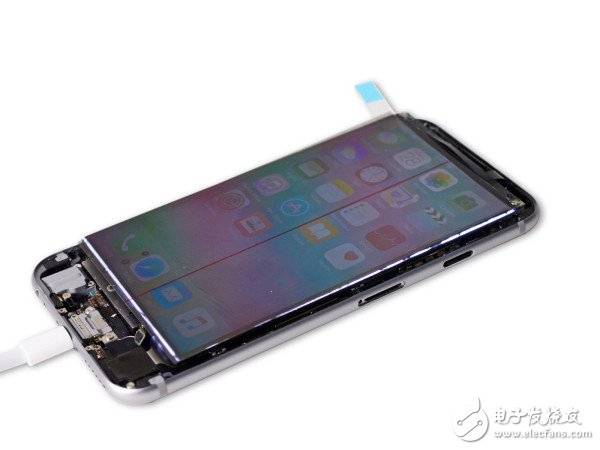

液晶屏發光是背光源通過一層薄薄的液晶，經過晶體后光會由不同角度發生反射。當然，反射的角度就決定了呈現的顏色，我了改變、控制顏色顯示液晶上會被施加電壓。此外為了有更多的顏色范圍每個像素分成三個子像素即：紅、綠、藍。

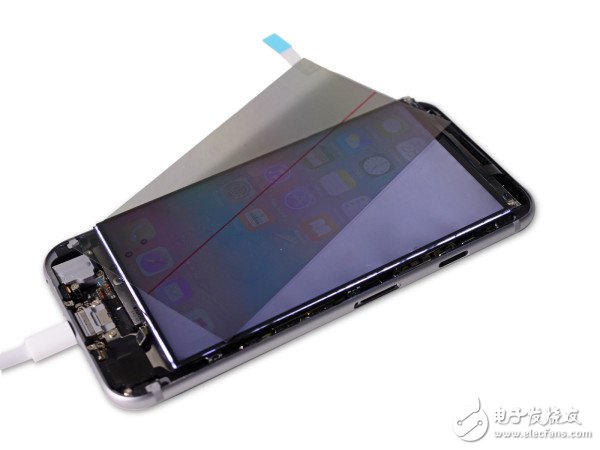

偏光片對于智能手機作用

在電壓作用下，像素點相互結合最終會呈現百萬種不同顏色，而最終只有經過一個過濾器才能將“正確”的顏色顯示出來，這個過濾器正是偏光片。

偏光片對于智能手機作用

再往下要處理的就是照明的LED背光模組了，這基本是所有智能手機的必備器件。加入了3D Touch后背光模組也有了一些小變化，效率更高。

背光模組

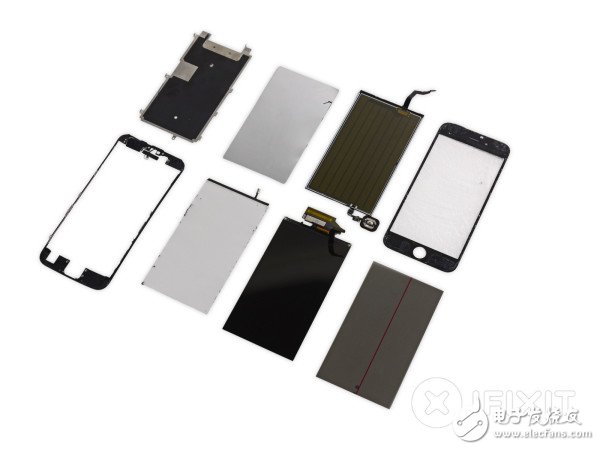

送上一張全家福，拆解結束。最后ifixit還是提醒廣大用戶，由于整個拆解過程必須借助多種專業工具，所以不要輕易做“破壞性”實驗的好。

屏幕模組全家福

3D Touch的加入對于iPhone 6s觀感上鮮明的改變就是厚度、重量。僅顯示模組重量就達到60g比iPhone多了15g，iPhone 6s的總重量也達到了143g，比iPhone 6重了14g左右，同時也厚了0.2mm。所以便攜性或許會略微打折，不過全新的體驗?zāi)Ｊ阶阋詮浹a(bǔ)這一“缺陷”。

如今智能手機發展已經進入成熟期，市場趨于飽和，產品同質化現象不容忽視，蘋果想要保住自己的地位并不容易。盡管iPhone 6s/6s plus在創新方面沒有給用戶帶來更多驚喜，不過引入3D Touch技術所帶來的三維交互方式必將激發智能手機領域新一輪的“裝備競賽”，從這個角度來看對于每一位用戶都是有利的。
