“本文將帶您學習如何將 3D 模型與封裝關聯、文件嵌入，講解 3D 查看器中的光線追蹤，以及如何使用 CLI 生成 PCBA 的 3D 模型。”

在日常的 PCB 設計中，我們大部分時間都在與 2D 的焊盤、走線和絲印打交道。但一個完整的產品，終究是要走向物理世界的。元器件的高度、接插件的朝向、與外殼的配合，這些都是 2D 視圖難以表達的。

幸運的是，KiCad 提供了強大的 3D 可視化功能。它不僅能讓你的設計成果圖瞬間變得“高大上”，更是一個極其強大的工程工具，能幫你：

• 直觀檢查布局：清晰地看到元器件的實際物理尺寸和相對位置。

• 規避結構風險：在設計早期就發現高個子電容是否會碰到外殼，接插件是否會與其他元件打架。

• 優化可制造性：檢查連接器、開關等器件的朝向是否便于用戶操作和產線組裝。

• 與機械工程師高效協作：導出完整的 3D 電路板模型（STEP格式），直接用于產品結構設計。

話不多說，我們直接進入實戰環節。

3D 模型去哪兒找？

在開始之前，我們得先有“模型”這個原材料。獲取模型的主要途徑有：

1. KiCad 官方庫：KiCad 自帶了龐大的 3D 模型庫，涵蓋了絕大多數標準封裝的元器件，這也是我們的首選。

   https://gitlab.com/kicad/libraries/kicad-packages3D

2. 元器件廠商官網：Molex, TE Connectivity, Wurth Elektronik 等知名廠商，通常會為其接插件、電感等關鍵元器件提供精確的 STEP 3D 模型，這是最可靠的來源。

3. 元器件數據服務商：SnapEDA, Ultra Librarian, SamacSys 等網站在提供原理圖符號和封裝的同時，也常常會附帶 3D 模型。

   SnapEDA：https://www.snapeda.com/UltraLibrarian：https://www.ultralibrarian.com/SamcSys：https://www.samacsys.com/

4. 通用 3D 模型網站：FreeCAD，GrabCAD, 3D CONTENTCENTRAL 等社區也匯集了大量工程師分享的模型。

   FreeCAD Electronics Lilbrary：https://github.com/FreeCAD/FreeCAD-library/tree/master/Electronics%20PartsGrabCAD：https://grabcad.com/library3D ContentCentral：https://www.3dcontentcentral.com/Traceparts：https://www.traceparts.com/



小貼士：優先選擇.STEP格式。它包含了精確的機械數據，是與 MCAD協同工作的行業標準。.WRL格式則文件較小，帶有色彩信息，適合快速預覽。

更多關于元器件庫的內容，可以參考：玩轉 KiCad 元器件庫！

將 3D 關聯到封裝

下面，我們以一個常見的 USB Type-C 連接器為例，演示如何將下載好的 3D 模型關聯到它的封裝上。

第一步：打開封裝屬性并添加模型

1. 在 KiCad 的 PCB 編輯器或封裝編輯器中，選中你想要添加模型的元器件封裝。

2. 按下快捷鍵E，打開“封裝屬性 (Footprint Properties)”對話框。

3. 在彈出的窗口中，切換到“3D 模型 (3D Models)”標簽頁。

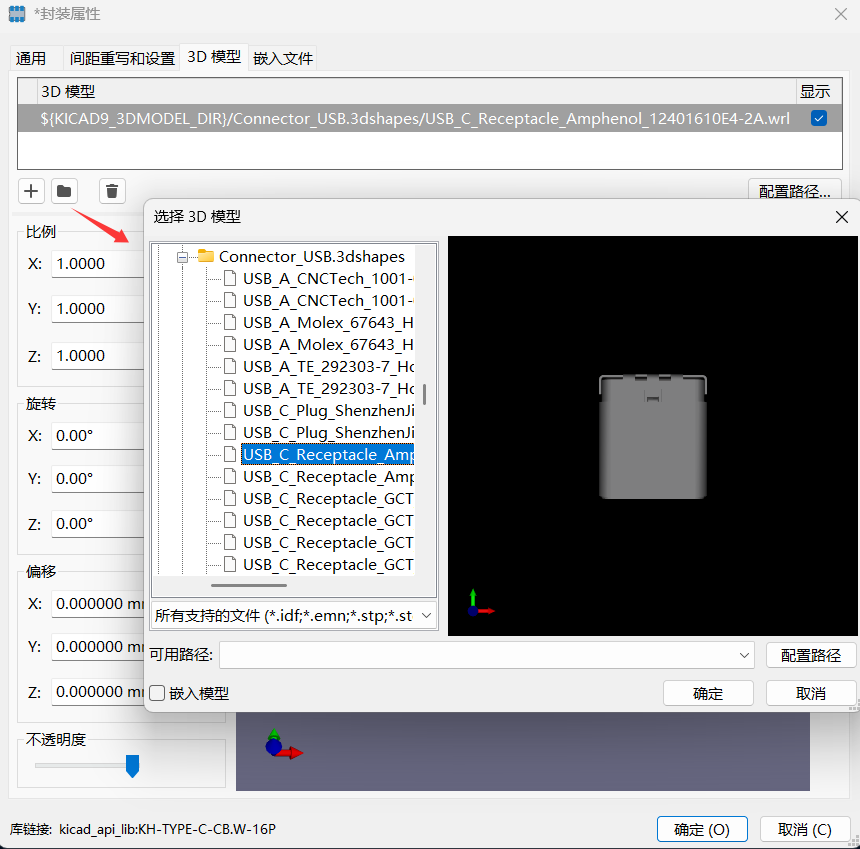

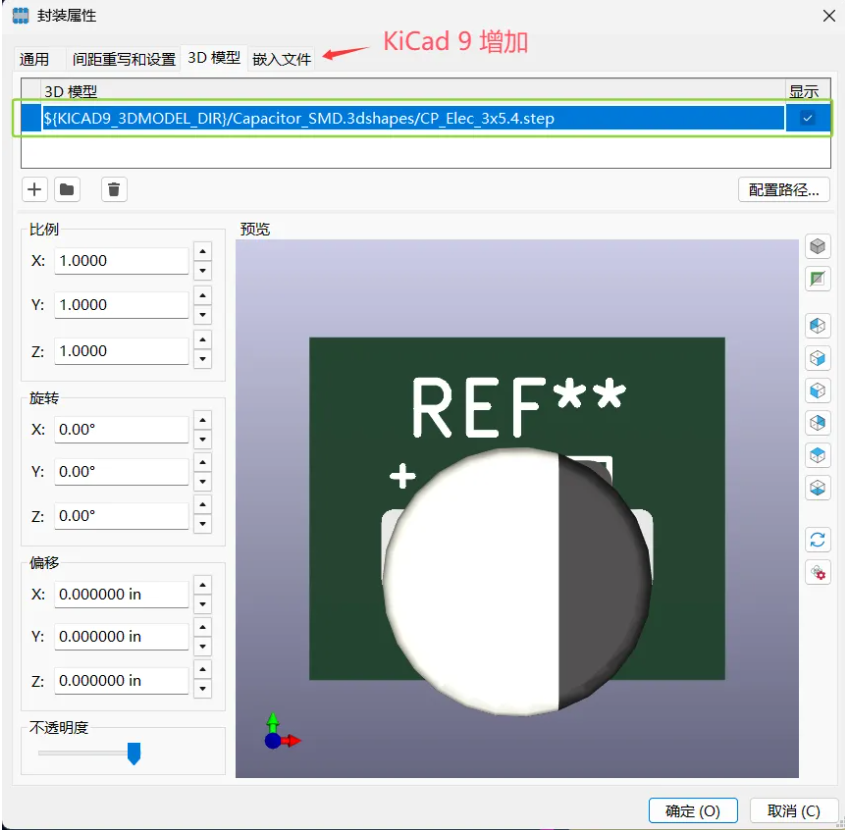

4. 點擊左下角的文件夾圖標 ，導航并選擇你已經準備好的 3D 模型文件（例如USB_C_Receptable_Amp.step）。

第二步：調整模型姿態（最關鍵的一步?。?/span>

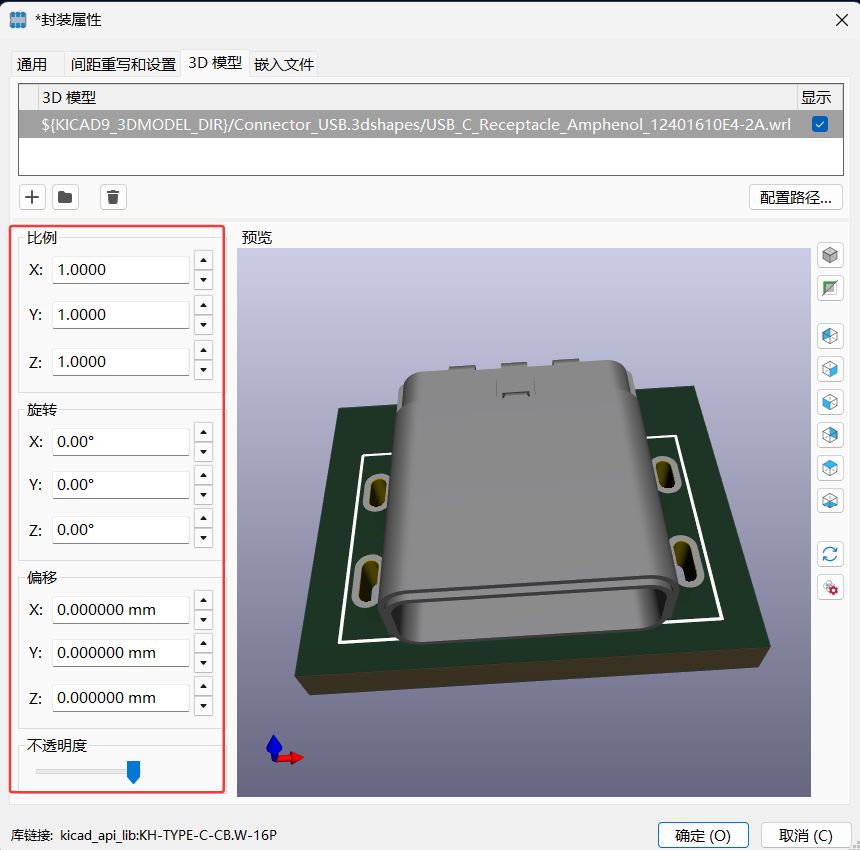

添加模型后，你幾乎肯定會發現右側預覽窗口中的模型和封裝是錯位的。別擔心，這是正常現象。我們需要通過下面的參數對其進行精確調整。

• 比例：用于修正模型尺寸。如果你的模型單位（如英寸）和 KiCad（毫米）不匹配，可以在這里進行縮放。絕大多數情況，保持 X, Y, Z 均為1即可。

• 旋轉 ：這是最重要的部分。通過調整繞 X, Y, Z 軸的旋轉角度，讓模型的引腳、定位柱和封裝的焊盤、通孔精確匹配。

• 偏移：用來平移模型。通過修改 X, Y, Z 的值，將模型在空間中移動，使其與封裝的中心對齊。Z 軸偏移尤其常用，用于將模型的底部精確地“放”在 PCB 板面上。

操作技巧：調整時，不必追求一次到位?？梢韵日{(diào)整 Z 軸旋轉，讓模型朝向正確；然后調整 X/Y 偏移，讓中心對齊；接著調整 X/Y 軸旋轉，修正傾角；最后微調 Z 軸偏移，讓它與板子完美貼合。每修改一個參數，預覽窗口都會實時更新，非常直觀。

第三步：全局 3D 預覽

當你對預覽窗口中的對齊效果滿意后，點擊“確定”保存設置。現在，回到 PCB 編輯器主界面，是時候見證奇跡了！

按下快捷鍵Alt + 3(或者通過菜單欄 “查看” -> “3D 查看器”)。

KiCad 會立刻為你渲染出整個電路板的 3D 視圖。你可以按住鼠標左鍵拖動來旋轉視角，滾動滾輪來縮放，按住中鍵來平移。現在，那個 USB-C 連接器已經完美地“焊接”在你的虛擬電路板上了！

將 3D 模型嵌入 PCB 或 封裝庫中

注意！在 K9 之前的版本中，STEP 模型和 PCB 封裝是完全獨立的兩個文件，只能通過封裝中的路徑進行關聯。當分享、傳遞 PCB 時，必須將 3D 模型一起帶上，否則將無法正常顯示。

KiCad 9 支持了文件嵌入，可以將 3D 模型嵌入到 PCB 或封裝中，雖然使用嵌入文件會導致文件支持變大很多，但優點是只需復制 PCB 就可以保證完整的 3D 展示。

更詳細的嵌入3D操作可以參考：文件嵌入詳解（一）：在 PCB 封裝庫中嵌入 3D 模型

光線追蹤 (Ray Tracing) 與高級渲染設置

KiCad 的 3D 查看器不僅僅能顯示模型，它還內置了強大的渲染引擎，特別是對光線追蹤的支持，能讓你的 PCB 渲染圖達到照片級的效果。

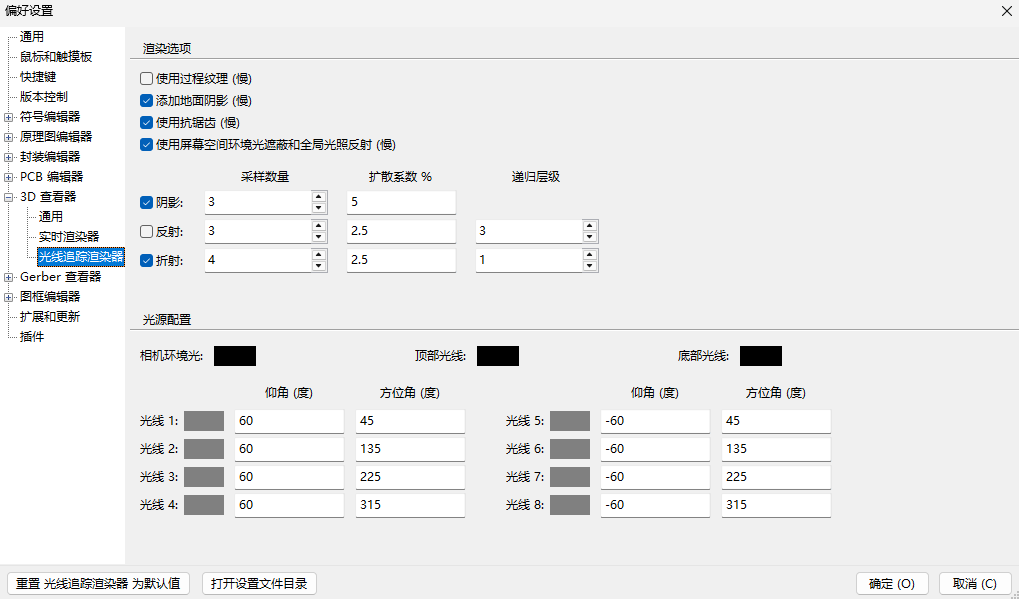

在 3D 查看器中，點擊菜單欄的“設置” -> “偏好設置”-> “3D查看器”，你會看到一系列高級設置。

啟用光線追蹤后，KiCad 會啟用基于物理的光線追蹤渲染，模擬光線在場景中的反射、折射，從而產生更真實的光影和材質效果。

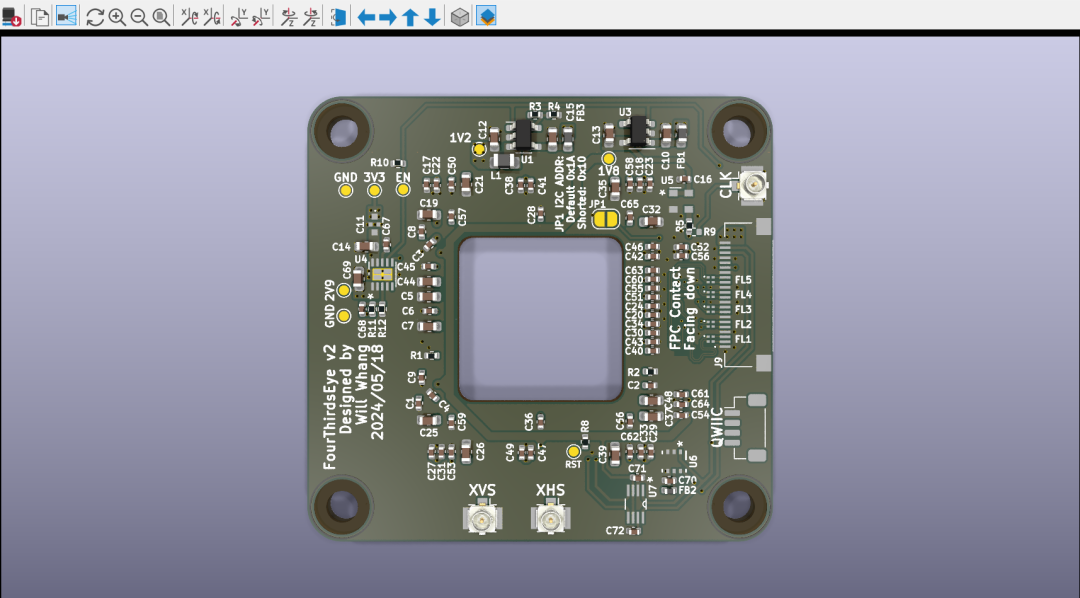

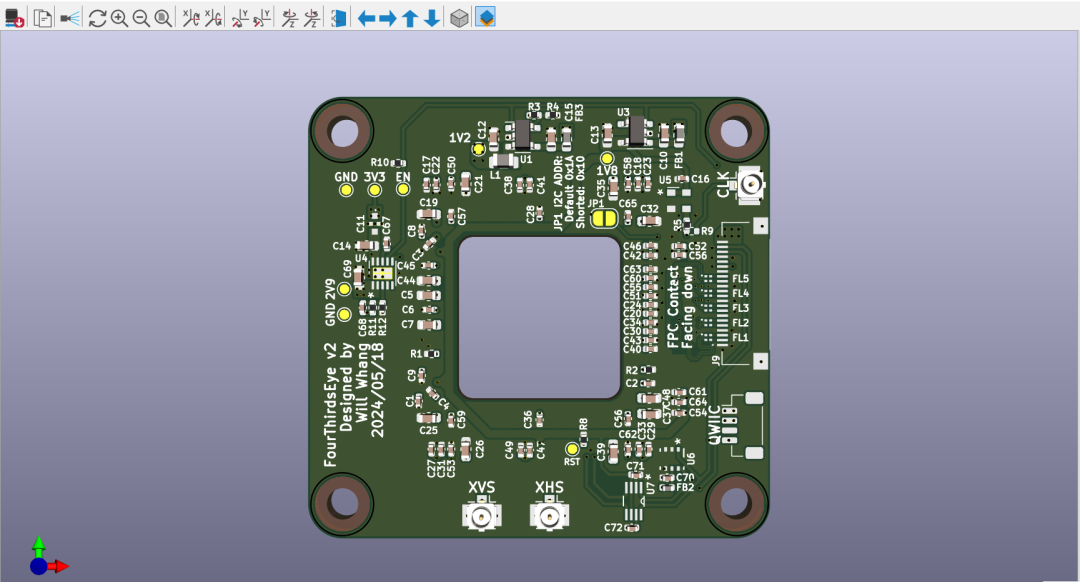

大家可以對比下啟用 Ray Tracing 前后的效果?？梢試L試調整參數、切換角度進行查看。

使用命令行（CLI）自動化導出

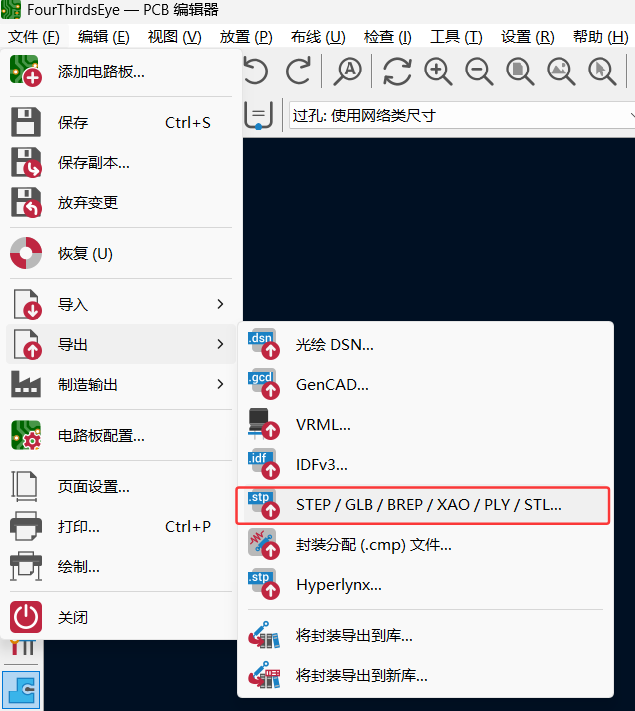

在 PCB 中點擊“文件” -> “導出”，可以導出包括 STEP、GLB、BREP、XAO、PLY、STL 在內的各種 3D 格式。

但對于需要頻繁導出、或希望集成到自動化腳本（如持續集成CI/CD）的場景，手動操作就顯得效率低下了。KiCad 7.0 及以上版本提供了強大的命令行接口（CLI）。你只需打開終端或命令提示符，就可以用一行命令完成 STEP 文件的導出。

kicad-cli pcbexportstep [選項] <輸入文件.kicad_pcb>

假設你的項目文件是MyProject.kicad_pcb，你想把它導出為MyProject.step，命令如下：

kicad-cli pcbexportstep --output"MyProject.step""MyProject.kicad_pcb"

執行后，一個包含所有 3D 模型的 STEP 文件就會被創建在當前目錄下。這對于批量處理多個項目或在服務器上自動生成交付文件非常方便。

結束語

現在就動手，在你下一個 KiCad 項目中實踐起來，讓你的設計“立”起來吧！
