TPS650250 器件是一款集成電源管理 IC，適用于需要多個電源軌的應用。TPS650250 提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、I/O 和內存軌。所有三個降壓轉換器均由 MODE 引腳控制，在輕負載時進入低功耗模式以實現最大效率，或在強制固定頻率 PWM 模式下工作。
*附件：tps650250.pdf

TPS650250 器件集成了兩個通用 200mA LDO 穩壓器。這兩款 LDO 均在 1.5 V 至 6.5 V 的輸入電壓范圍內工作，因此可以由其中一個降壓轉換器供電。所有電源軌的輸出電壓都可以使用外部電阻分壓器進行設置，并通過輸入引腳使能。此外，通常使用 30mA LDO 為始終開啟的電源軌供電。

特性

• 用于系統電壓的 1.6 A、效率為 97% 的降壓轉換器 （VDCDC1）
  • 3.3 V、2.8 V 或可調
• 0.8 A，效率高達 95% 的內存電壓降壓轉換器 （VDCDC2）
  • 1.8 V、2.5 V 或可調
• 用于處理器內核的 0.8 A、效率為 90% 的降壓轉換器 （VDCDC3）
• VDCDC3 上的可調輸出電壓
• 用于 Vdd_alive 的 30mA LDO
• 2 × 200 mA 通用 LDO（LDO1 和 LDO2）
• 處理器內核的動態電壓管理
• LDO1 和 LDO2 電壓可從外部調節
• 用于電感轉換器的獨立使能引腳
• 2.25MHz 開關頻率
• 85μA 靜態電流
• 熱關斷保護

參數

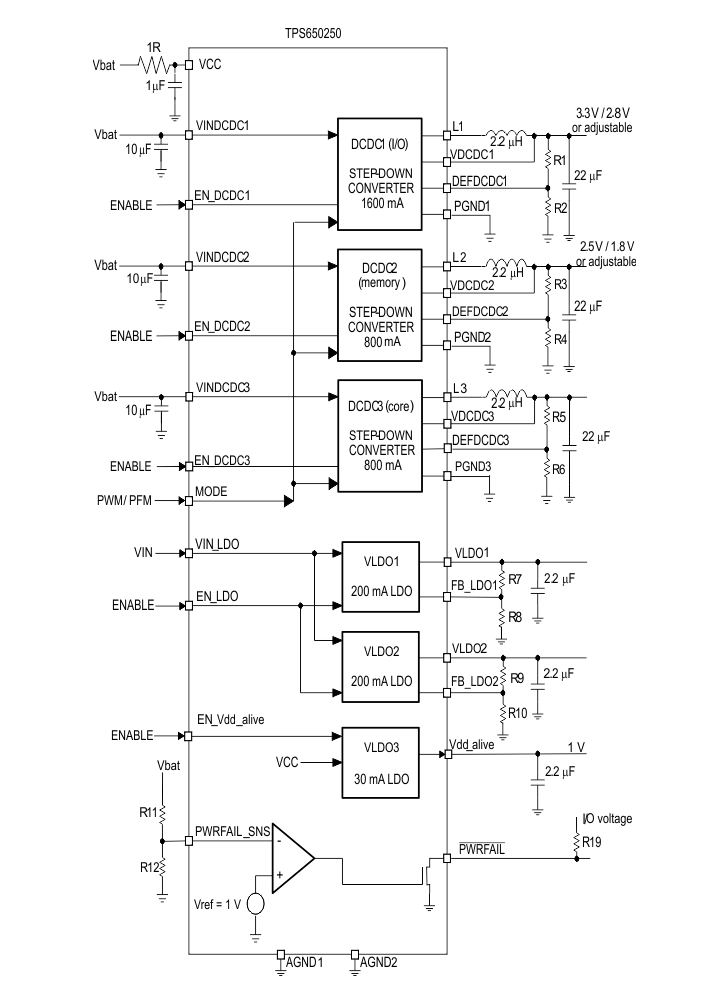

方框圖

一、概述

TPS650250是一款集成電源管理IC，專為SoC和多軌子系統設計，提供高效的電源解決方案。該芯片集成了三個降壓轉換器（DC/DC）和兩個通用低壓差線性穩壓器（LDO），以及一個用于始終在線軌路的30mA LDO。

二、主要特性

• ?降壓轉換器?：
  • VDCDC1：1.6A，高達97%效率，用于系統電壓，可配置為3.3V、2.8V或可調。
  • VDCDC2：0.8A，最高95%效率，用于內存電壓，可配置為1.8V、2.5V或可調。
  • VDCDC3：0.8A，90%效率，用于處理器核心電壓，輸出電壓可調。
• ?低壓差線性穩壓器?：
  • LDO1和LDO2：每個200mA，輸入電壓范圍1.5V至6.5V，輸出電壓可調。
  • Vdd_alive：30mA，輸出電壓固定。
• ?動態電壓管理?：支持處理器核心的動態電壓管理。
• ?獨立使能引腳?：為每個電感轉換器提供獨立的使能引腳。
• ?2.25MHz開關頻率?。
• ?85μA靜態電流?。
• ?熱關斷保護?。

三、應用

• 蜂窩電話
• 智能手機
• GPS
• 數碼相機
• 分裂供電DSP和μP解決方案
• 三星基于ARM的處理器

四、功能描述

• ?降壓轉換器?：在中等至重負載下以PWM模式工作，輕負載時自動進入節電模式（PFM）以提高效率。
• ?軟啟動?：限制啟動時的浪涌電流。
• ?100%占空比低壓差操作?：在輸入電壓接近輸出電壓時實現高效率。
• ?低壓差線性穩壓器?：設計用于與低值陶瓷電容器一起工作，提供穩定的輸出電壓。
• ?欠壓鎖定?：防止在低輸入電壓下工作，保護電池。
• ?PWRFAIL信號?：當輸入電壓低于閾值時，輸出低電平信號。

五、設備功能模式

• ?電源上電順序?：通過獨立的使能引腳控制每個DC/DC轉換器和LDO的使能順序。
• ?節電模式?：輕負載時自動進入PFM模式以降低功耗。

六、典型應用

提供了使用TPS650250為三星S3C6400-533MHz處理器供電的典型配置，包括設計參數和詳細設計步驟，如電感選擇、輸出電容器選擇、輸入電容器選擇等。

七、布局指南

• 強調了PCB布局的重要性，提供了布局示例和建議，以確保最佳性能和穩定性。

八、文檔和支持

• 提供了相關的應用報告、用戶指南和社區資源鏈接，以幫助用戶更好地設計和使用TPS650250。

九、封裝和訂購信息

• 提供VQFN（32引腳）封裝選項。
• 工作溫度范圍：-40°C至85°C。

十、靜電放電（ESD）注意事項

• 該設備對靜電放電敏感，處理時需采取適當?shù)念A(yù)防措施。
