TPS6505xx 系列器件是適用于應用的集成電源管理 IC 由一個鋰離子或鋰聚合物電池供電，這需要多個電源軌。TPS6505xx 器件 提供兩個高效的 2.25MHz 降壓轉換器，旨在提供內核電壓 以及基于處理器的系統中的 I/O 電壓。兩個降壓轉換器均在 輕負載，可在盡可能寬的負載電流范圍內實現最高效率。用于低噪音 應用可以通過將 MODE 引腳拉高來強制設備進入固定頻率 PWM 模式。 TPS6505xx 器件還集成了一個 400mA LDO 和兩個 200mA LDO 穩壓器。每個 LDO 在 1.5 V 至 6.5 V 的輸入電壓范圍內工作，允許它們由一個 或直接從主電池中。
*附件：tps65053.pdf

特性

• 效率高達 95%
• DC-DC 轉換器的輸出電流：
  • TPS65053：DCDC1 = 1 A;直流 2 = 0.6 安
  • TPS650531、TPS650532：DCDC1 = 1 A;
    直流 2 = 1 安
  • TPS65058：DCDC1 = 0.6 A;直流 2 = 1 安
• TPS65053、TPS650531、TPS650532：DC-DC 轉換器
  外部可調
• TPS65058：DCDC1 固定為 3.3V，DCDC2 可在
  1.8V 和 1.2V 之間選擇，具有動態電壓
  調節功能，適用于內核處理器電源
• V在DC-DC 轉換器的范圍為2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• 180° 異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個 DC-DC 轉換器的總
  典型靜態電流為 32μA
• 100% 占空比，實現最低壓差
• 一個通用型 400mA LDO
• 兩個通用型 200mA LDO
• V在LDO 的范圍為 1.5 V至 6.5 V
• LDO 的輸出電壓：
  • TPS65053 / TPS650531 / TPS650532：VLDO1 和
    VLDO2 外部可調，VLDO3 = 1.3 V /
    1.2 V / 1.5 V
  • TPS65058：VLDO1 = 3.3 V，VLDO2 可在
    1.8V 和 1.2V 之間選擇，VLDO2 可在
    1.8V 和 1.3V 之間選擇

參數

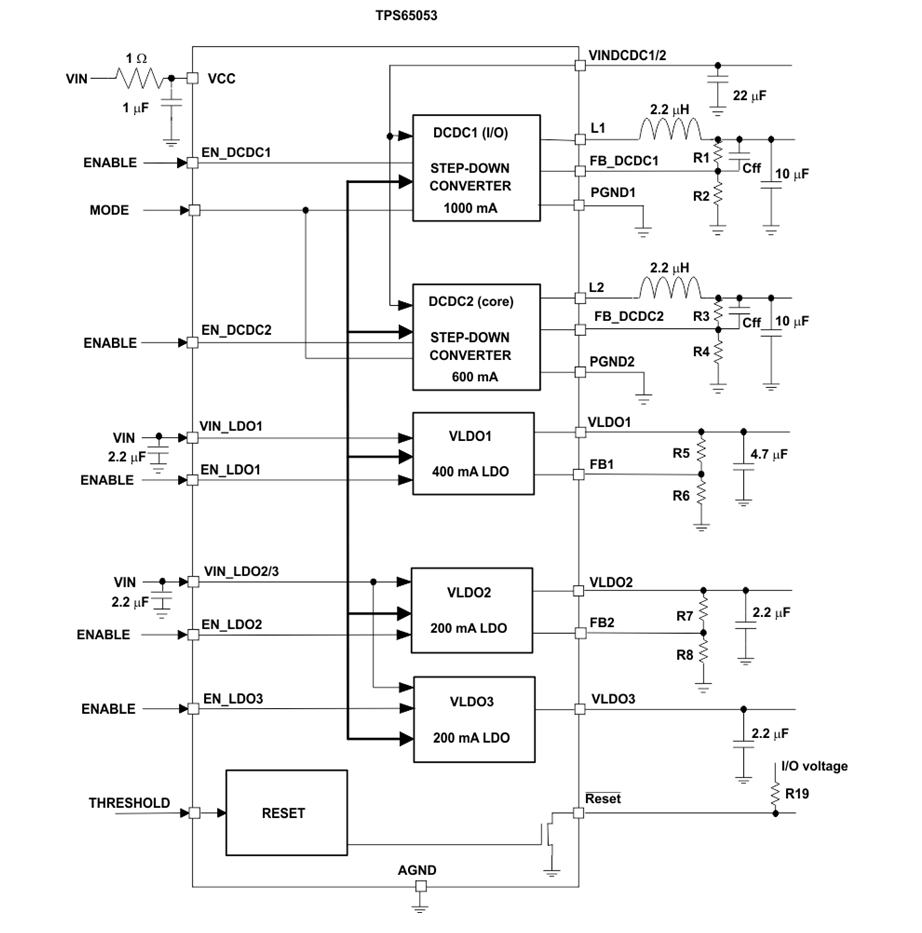

方框圖

一、概述

TPS65053是一款高度集成的5通道電源管理IC，專為單節鋰離子電池或鋰聚合物電池供電的應用設計。它集成了兩個高效的降壓轉換器（DC-DC）和三個低輸入電壓線性穩壓器（LDO），提供多達五個獨立的電源軌，適用于處理器基系統中的核心電壓和I/O電壓需求。

二、主要特性

1. 集成度高

• ?雙降壓轉換器?：每個轉換器提供高達1A（TPS650531/TPS650532為1A，TPS65058為0.6A）的輸出電流，具有高達95%的效率。
• ?三LDO?：包括一個400mA LDO和兩個200mA LDO，允許直接從電池或通過降壓轉換器供電。

2. 高效能

• ?固定頻率操作?：2.25MHz的固定開關頻率，支持使用小型表面貼裝元件。
• ?電源節省模式?：輕載時自動進入低功耗模式，提高整體效率。

3. 靈活性

• ?可編程輸出電壓?：DC-DC轉換器和LDO的輸出電壓均可通過外部電阻分壓器調整。
• ?模式選擇?：可通過MODE引腳選擇強制PWM模式或自動PWM/PFM模式。

4. 保護功能

• ?短路保護?：所有輸出均具備短路保護功能。
• ?熱關斷?：內置熱關斷電路，防止過熱損壞。
• ?復位功能?：提供RESET輸出，用于監控電源狀態并在必要時生成復位信號。

5. 汽車級認證（可選）

• TPS65053-Q1版本符合AEC-Q100標準，適用于汽車應用。

三、應用

• ?便攜式設備?：如智能手機、PDA、GPS導航儀等。
• ?無線局域網設備?：如無線路由器、藍牙設備等。
• ?數字媒體播放器?：如MP3播放器、數字相機等。

四、封裝與尺寸

• 采用VQFN 24引腳封裝，尺寸為4mm x 4mm。

五、文檔與支持

• 提供詳細的數據手冊，包含電氣特性、功能描述、應用信息和布局指南。
• TI社區資源提供技術支持和文檔更新通知。

六、布局與熱管理

• ?布局指南?：建議將TPS65053及其相關元件（如電感器、電容器）緊密布局，以減少噪聲和提高效率。
• ?熱管理?：通過暴露的熱焊盤將熱量傳導到PCB上，以提高熱性能。

七、注意事項

• 在設計和使用TPS65053時，應仔細遵循數據手冊中的推薦布局指南和元件選擇，以確保最佳性能和穩定性。
• 處理集成電路時，應采取適當?shù)撵o電放電（ESD）預防措施，避免損壞芯片。
