小米CDQ06ZM是有小米公司推出的一款多USB接口充電器，擁有一個USB-C接口、一個USB-A快充接口以及四個常規USB-A接口。能夠支持包括USB PD、QC3.0/2.0、FCP、AFC、Apple2.4A等在內的多種協議，適用于市面上大部分快充手機。并且支持多口快充輸出，最大功率可到60W，使用性能非常強大。

近日，充電頭網從供應鏈上游獲悉小米這款6口USB充電器的訂單量達到上百萬臺。而通過充電頭網此前的拆解《 小米6口USB充電器60W快充版(CDQ06ZM)開箱拆解》發現，內部元器件供應大單已經被這幾家供應商拿到。

一、電源管理芯片

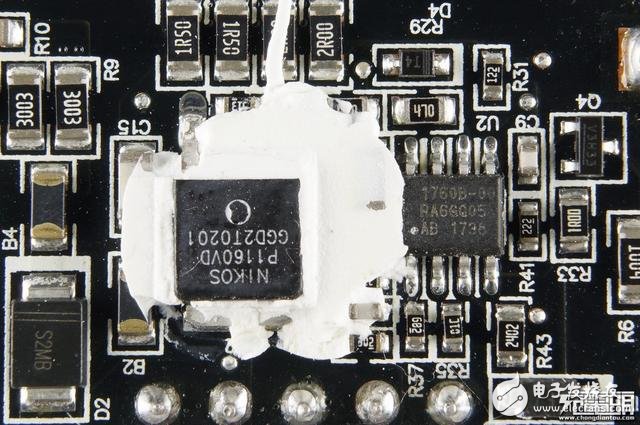

這款產品分兩路降壓，一共使用了兩個PWM控制器，由為Dialog提供，型號iW1760B，兩個快充接口共用一個PMW控制器，四個普通輸出接口公用一個PMW控制器。左側P1160VD是一個初級開關管。

二、降壓控制器

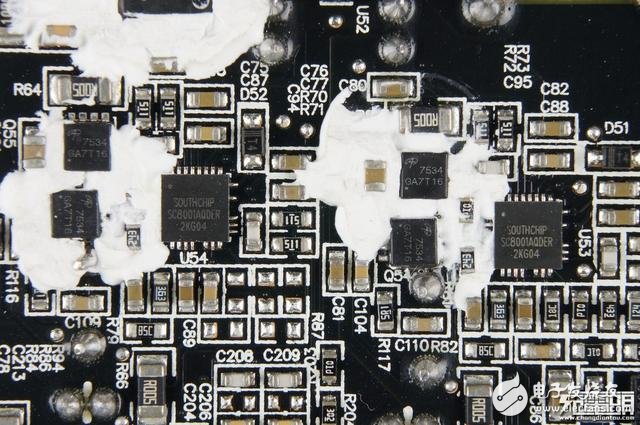

兩顆同步整流降壓控制器SC8001A來自上海南芯，搭配兩顆外掛AON7534 MOS管組成同步降壓。和以往見到的降壓方式相同，均為一顆控制器外掛MOS的組合，不過讓人倍感意外的是，這里應用了上海南芯的方案，這也是國產芯片的一大突破。

三、協議芯片

偉詮WT6615F為Type-C輸出口識別芯片，USB PD協議識別就靠它。

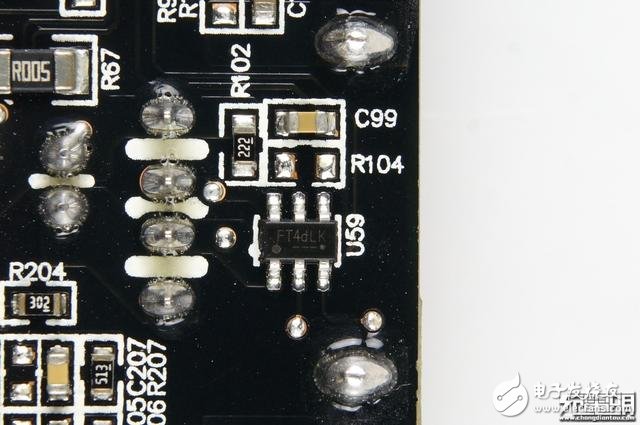

天鈺Fitipower FP6601Q。這是一個多協議識別芯片，集成支持QC3.0/2.0、FCP、AFC、Apple2.4A等多種協議，應用范圍相當廣。在這款產品上也用來實現兩個快充電的協議識別。

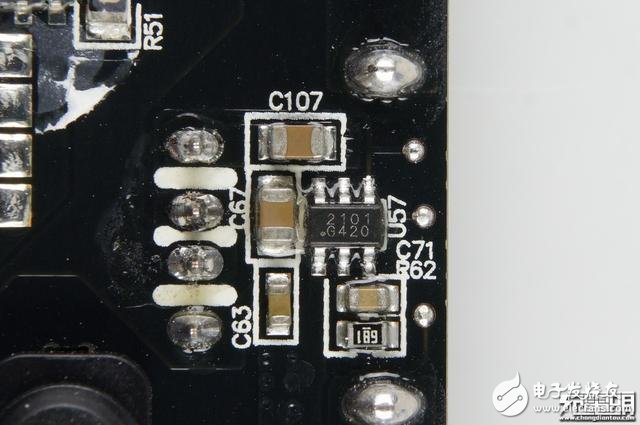

成繹TCS2101，內置限流保護的識別IC。一顆芯片就能實現過流保護和自動識別兩種功能，為手機充電器提供煥然一新的過流保護和智能識別技術。這款產品總共用了4顆成繹TCS2101芯片，分別控制四個普通USB接口。

四、MOS管

AON6226同步整流管，左側SOT23元件為同步整流控制器。由于快充兩路采用降壓輸出，采用了100V耐壓的管子，導阻8毫歐。

5V輸出的初級電路，采用東芝TK7P65W開關管，同樣使用了一顆Dialog的 iW1760B作為PMW控制器。

AON6268，耐壓60V，導阻很低適合大電流輸出。這里用作5V輸出的同步整流管。

威兆VS3508AE，用來做Type-C輸出口的VBus開關。

四、電容

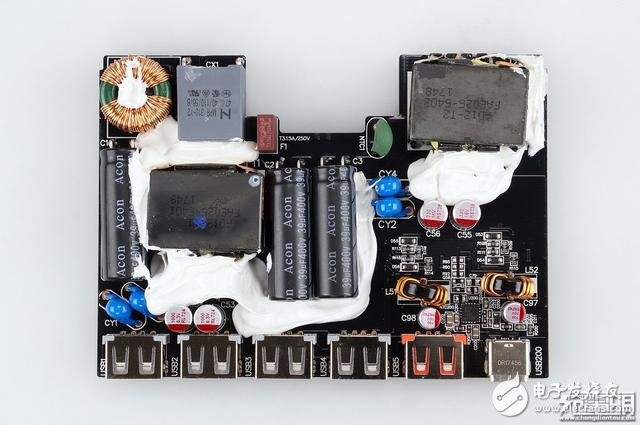

初級側采用三顆Acon中元400V 39μF濾波電容;次級側采用2顆6.3V 1000μF、2顆16V 100μF以及2顆16V 330μF固態電容。另有了4顆Y電容避免飄屏。

五、工廠

這款產品的生產廠為東莞盈聚電源有限公司。

總結

在小米6口USB充電器中，我們不僅看到了Dialog、天鈺等老牌大廠的方案，而且還欣喜的發現了南芯、成繹等國產芯片?？梢妵a(chǎn)芯片已經崛起，已經達到了能夠與大廠同臺競技的水準。

據充電頭網了解，此前南芯就一款SC8802移動電源解決方案打入了華為移動電源供應鏈，共同開發了全球首款SCP超級快充移動電源，斬獲百萬訂單。而成繹半導體同樣打入了知名跨境電商ANKER、品勝等品牌的供應鏈，產品出貨量也是非常大。本次參與開發的小米6口充電器形勢一片大好，相信也會創造喜人的成績。
