一、CT電能表：定義與工作原理

CT電能表（Current Transformer Electricity Meter），又稱互感式電能表，是一種通過外接電流互感器（CT）實現大電流測量的電能計量裝置。

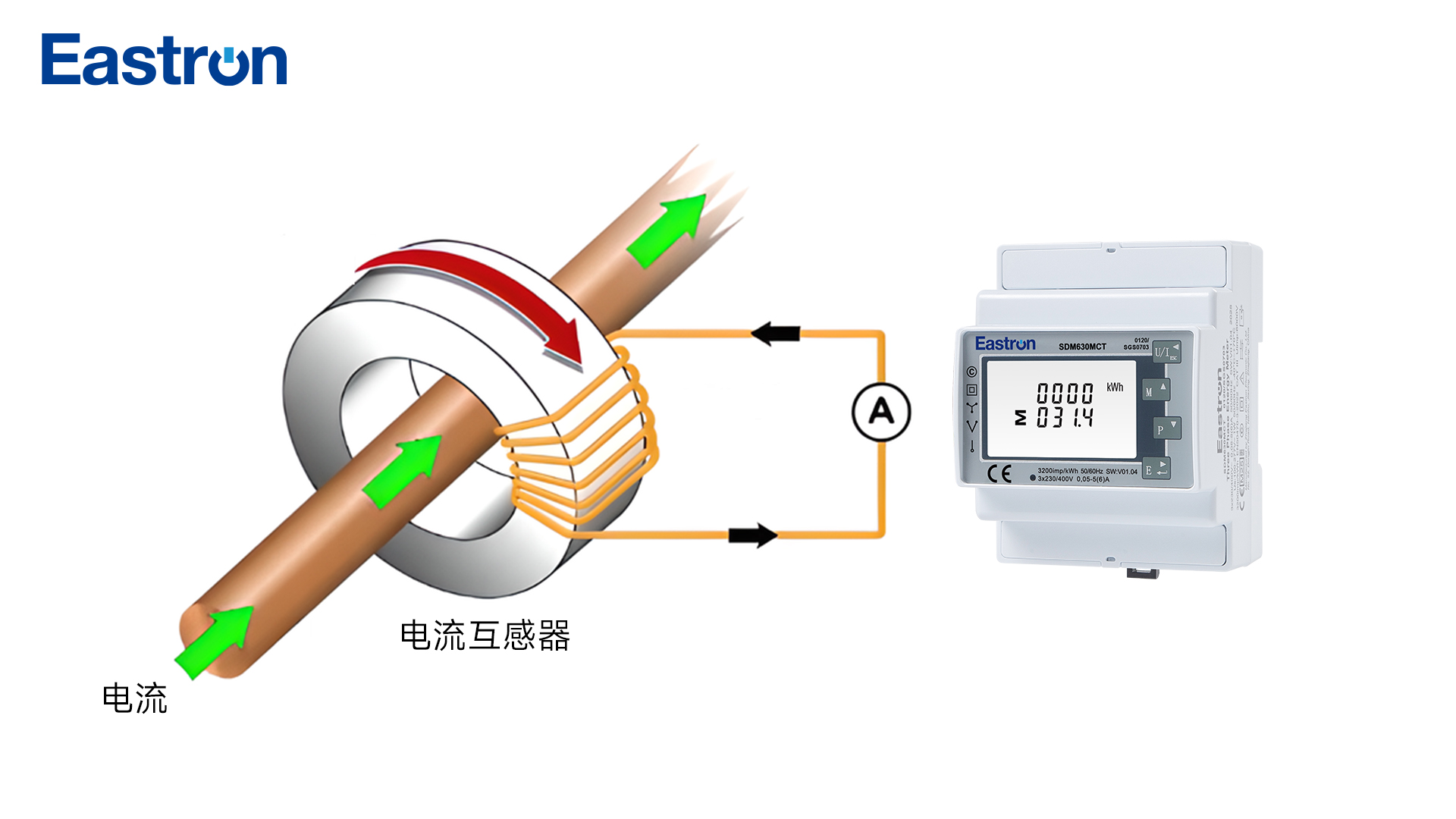

其核心原理基于電磁感應：電流互感器將一次側的大電流（如數千安培）按固定比例轉換為二次側的小電流（通?！?A），再輸入電表內部進行精準計量。

與直接接入式電表不同，CT電能表采用非接觸式測量結構。安裝時無需直接接入高壓線路，只需將待測導線穿過電流互感器環，并將互感器的二次信號線接入電表接口即可完成電流采樣。

同時，CT電能表還具備電壓測量功能，電壓采樣則通過外接電壓互感器或直接接入低壓信號實現。這種設計不僅避免了高電壓直接接觸的風險，還大幅提升了系統的安全性與適應性。

二、CT電能表的四大核心特性

01高精度與寬量程

CT電能表精度普遍達 0.5級甚至0.2級以上 ，可覆蓋0.5A–5000A的寬電流范圍。通過匹配不同變比的互感器，同一電表可靈活應用于從小型商業到重型工業的多樣化場景。例如，只需更換互感器，即可將量程從幾百安培擴展至數千安培。。

02安全設計

電流互感器的 電磁隔離機制 使電表本體與高壓線路完全分離，二次側輸出電流始終限制在安全范圍（≤5A）。這一特性徹底杜絕了電擊風險，也保護了計量設備免受浪涌電流損壞。。

03智能化與多功能集成

現代CT電能表已發展為綜合能源管理終端：

?通信能力 ：支持RS485、Modbus協議、紅外等通信方式，實現數據遠程傳輸。

?高級計量功能 ：支持分時費率（4費率8時段）、正反向電量計量、最大需量記錄等。

?實時監測 ：可顯示電壓、電流、功率因數等50+項參數，并具備事件告警功能（如失壓、過流）。

04安裝與維護便捷

分離式設計使電表本體與互感器可獨立安裝，尤其適合改造項目。

例如在現有配電柜升級時，無需切斷主線路即可加裝。

三、CT電能表與傳統直連電表性能對比表

四、核心應用場景分析

01工業電力監控：在鋼鐵廠、化工廠等重工業場景中，CT電能表用于總進線計量和關鍵設備監測（如大型電機）。
02商業建筑能源管理：商場、數據中心等場所采用CT表作為 樓層/租戶分表 。通過精確計量各區域用電量，實現公平分攤電費，并識別高能耗區域（如空調系統）以制定節能策略。

03新能源并網計量：光伏電站、風電場的 并網點 必須配置CT電能表，以精確計量上網電量（支持雙向計量），這是獲取國家補貼和結算電費的核心依據。

04配電網關鍵節點：在變電站出線、環網柜等位置，CT表作為 關口表 記錄饋線電量，供電公司據此進行線損分析。

05智能電網用戶端：新建住宅小區逐步推廣CT式 戶表 ，配合家庭能源管理系統（HEMS）。居民可通過APP查看實時用電曲線，調整空調等設備使用時間以節省電費。

五、技術演進與未來趨勢

隨著智能電網建設加速，CT電能表正向三個維度升級：

01物聯化：集成4G/NB-IoT模塊，實現用電數據秒級上傳。
02邊緣計算：本地分析負荷曲線，主動預警過載風險（如某工廠通過負荷預測避免變壓器超容罰款）。
03多能源融合：適配直流微電網的DC-CT表，已在光伏儲能項目中應用。

CT電能表憑借其安全隔離、寬量程、高精度的特性，已成為現代電力系統中不可或缺的計量基石。

從工廠總閘到光伏逆變器，從數據中心配電柜到居民智能電箱，它如同電力系統的“神經末梢”，精準捕捉每一度電的軌跡。
