在工業車間、商業綜合體或新能源電站中，CT式電表是應對大電流計量的核心設備。這款看似陌生的電表作用關鍵，今天我們就來揭開它的面紗，讀懂其原理、優勢與應用價值。

一、什么是CT式電表？
CT式電表，全稱為“電流互感器接入式電表”，其核心特征是通過“電流互感器（CT）”這一關鍵部件實現電流測量與計量。與我們家庭中常見的直接式電表不同，直接式電表是讓電路中的電流直接流經電表內部元件完成計量，因此僅適用于小電流場景；而CT式電表的工作邏輯是“間接測量+精準換算”——先由電流互感器將電路中的高壓大電流（通?！?00A，可延伸至數千安培）按固定比例轉換為安全的小電流（國際主流為5A或1A），再將這一小電流信號傳入電表內部進行采集，最后電表根據預設的電流互感器變比，反向推算出電路中的實際電流，結合電壓、功率因數等參數完成電能計算。
簡單來說，電流互感器就像是CT式電表的“安全緩沖墊”，既避免了大電流直接接入電表帶來的過載、短路風險，又通過電磁隔離設計實現了高壓回路與測量回路的電氣隔離，讓計量過程更安全、穩定。

CT電表的工作原理

二、核心優勢：大電流場景的不二之選
相較于直接式電表，CT式電表的優勢精準匹配中高壓、大電流場景需求，核心亮點可概括為四點：
1. 測量范圍廣，適配性強
通過搭配不同變比的CT，可靈活覆蓋幾百至數千安培大電流，完美解決直接式電表的小電流局限，適配工業大功率設備及新能源電站等場景。
2. 安全隔離，運維更安心
CT實現高壓主回路與電表測量回路的電氣隔離，運維時無需接觸高壓電路，降低觸電風險，符合歐盟EN 61010、美國UL 61010等國際安全標準。
3. 精度穩定，符合規范
與同精度等級CT（如0.2S級、0.5S級）匹配后計量穩定，且主流產品通過MID、UL等國際認證，滿足工業計量、電力收費等嚴苛要求。
4. 智能功能，適配運維升級
集成雙向計量、遠程通訊等智能功能，可接入工業互聯網平臺，為企業節能降耗、精細化運維提供實時數據支撐。

CT式智能電表適用于大電流計量

三、應用場景：這些地方都在用
依托核心優勢，CT式電表已廣泛應用于多領域，尤其在海外中高壓配電項目中成為主流：
1. 工業領域：生產能耗管家
用于工廠大功率設備能耗監測，及光伏、風電等新能源電站的發電計量，確保數據精準且符合IEC 61850等國際標準。
2. 商業建筑：能耗統計核心
在大型商超、寫字樓、醫院等場所的總配電房部署，支持多回路監測與分項能耗統計，為節能改造提供依據。
3. 電力系統：電網運維支撐
適配變電站高壓回路、高層住宅總配電箱等場景，憑借遠距離安全監測優勢，成為電力運維核心設備。
4. 特殊場景：個性化解決方案
覆蓋商用充電樁集群、大型農場灌溉系統等特殊場景，以靈活適配性滿足個性化計量需求。

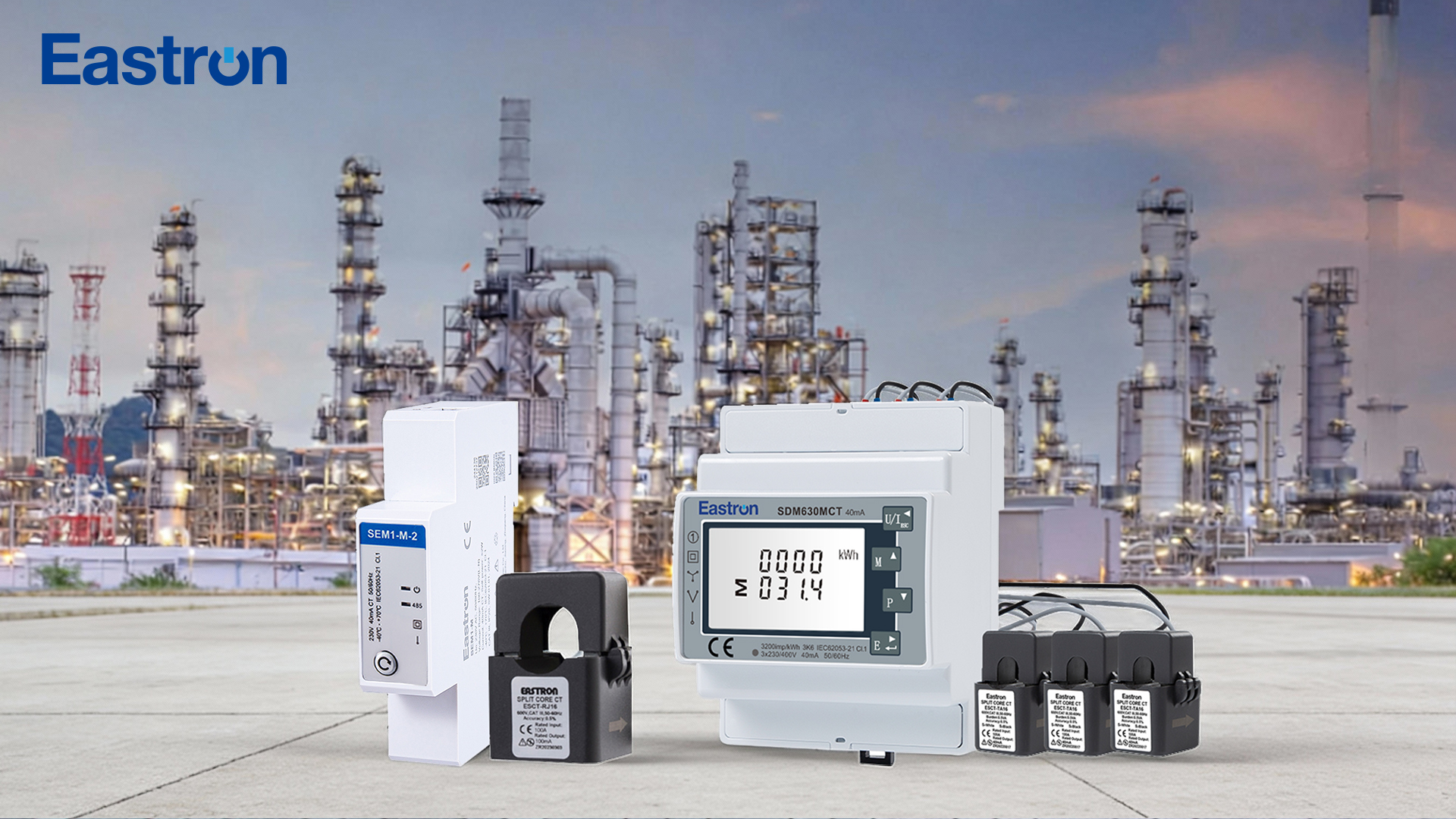

四、實用選型：東鴻電子CT式電表系列
東鴻電子（Eastron）深耕智能計量領域，其CT式電表系列以“認證全、功能貼場景”為核心優勢，精準適配歐美澳等海外市場的多元需求。針對不同配電場景的痛點，四大核心系列各有專攻，為用戶提供定制化計量解決方案：

SDM120CT：?jiǎn)蜗鄨?chǎng)景小巧之選
作為單相CT表的“空間優化專家”，該系列主打體積小巧，能輕松嵌入安裝空間有限的配電箱。核心亮點在于通過歐盟MID計量認證，海外市場準入無虞；通訊可靈活切換Modbus/Mbus，部分型號配備RJ12接口，CT接入無需復雜接線，大幅提升安裝效率。支持雙向計量與兩路脈沖輸出，適配A/mA/mV多規格CT，完美匹配小型便利店、公寓樓總表等單相大電流場景的計量需求。

SDM72CT：三相場景穩定擔當
聚焦三相配電場景的“穩定輸出”，提供5A/100mV雙規格CT接入方案，兼容不同配電系統。搭載工業級RS485 Modbus通訊接口，可無縫接入工廠運維平臺，實現遠程數據采集。具備雙向計量功能，能精準統計新能源設備的“上網+下網”電量；可選配雙電源輸入設計，在復雜供電環境下保障計量不中斷，是制造業生產線、中小型變電站等三相場景的可靠之選。

SDM630MCT：復雜場景全能旗艦
“全能計量旗艦”，支持CT或羅氏線圈接入方式，適配從常規大電流到特殊高頻電流的復雜場景。通過MID/UL/ETL三重國際認證；計量精度達0.5S級，數據誤差遠低于行業平均水平。通訊方式覆蓋Modbus、Mbus、Lora及以太網，滿足有線、無線、遠程等多元傳輸需求；還可擴展多回路計量、數字輸入、相位序列指示等功能，可選配雙電源輸入，為數據中心、大型商業綜合體等高標準場景提供全維度計量支撐。

SEM系列：陽臺光伏專屬方案
專為陽臺光伏等分布式光伏場景定制，涵蓋單相、三相全規格，完美匹配戶用光伏儲能系統。防逆流功能通過嚴苛測試，有效避免光伏余電倒送風險，符合電網規范。支持雙向計量，50mS超高數據更新率能實時捕捉光伏發電波動；通訊可選Modbus、WiFi、Lora及以太網，方便接入光伏云平臺。配備專屬光伏模式與相序自適應切換功能，無需專業調試即可穩定運行，大幅降低安裝與運維成本。

從常規配電到光伏專屬，東鴻電子CT式電表系列總能精準匹配場景需求。
