Texas Instruments TPS922050/1EVM評估模塊是一款雙層PCB組件，具有多種型號，設計用于評估TPS922050/1的運行情況。TPS922051/0 2A/1A非同步降壓LED驅動器具有4.5V至65V的寬輸入范圍，帶PWM/模擬調光功能。

數據手冊：*附件：Texas Instruments TPS922050，1EVM 評估模塊數據手冊.pdf

通過集成低側NMOS，TI TPS922050/1EVM評估模塊可驅動高功率密度和高效率LED。

特性

• LED共陽極連接
• 集成式300mΩ MOSFET
  • 典型電流限制（1.6A/3.2A）
  • 開關頻率（400kHz/1MHz）
• 高級調光選項：
  • D1用于PWM調光
  • D2用于模擬調光
• 全面保護功能：
  • LED開路和短路保護
  • 開關FET開路和短路保護
  • 外部元件故障保護
  • 逐周期限流
  • 熱關斷
• WSON-8、HVSSOP-8、SOT583封裝

應用

• 恒定照明
  • 室內和室外照明
  • 電器照明
  • 冷/暖WLED照明
  • 應急照明和標牌照明
  • 安全泛光燈
  • LED燈泡和燈
  • LCD 背光
• 即時照明
  • 機器視覺和攝像頭閃光燈
  • 火警和頻閃

必要設備

• LED負載（帶電纜）
  • 對于TPS922051 EVM，應能夠承載2A連續電流
  • 對于TPS922050 EVM，應能夠承載1A連續電流
• 函數發生器（帶電纜）
  • 對于D1版本EVM，應設置為PWM模式
  • 對于D2版本EVM，應設置為直流模式
• 隔離式臺式電源（帶電纜）
• 外部電源或電源配件要求
  • 標稱輸出電壓：4.5VDC至60VDC
  • 輸出電流：3600 mA（最大值）
  • 效率等級：V

接線圖

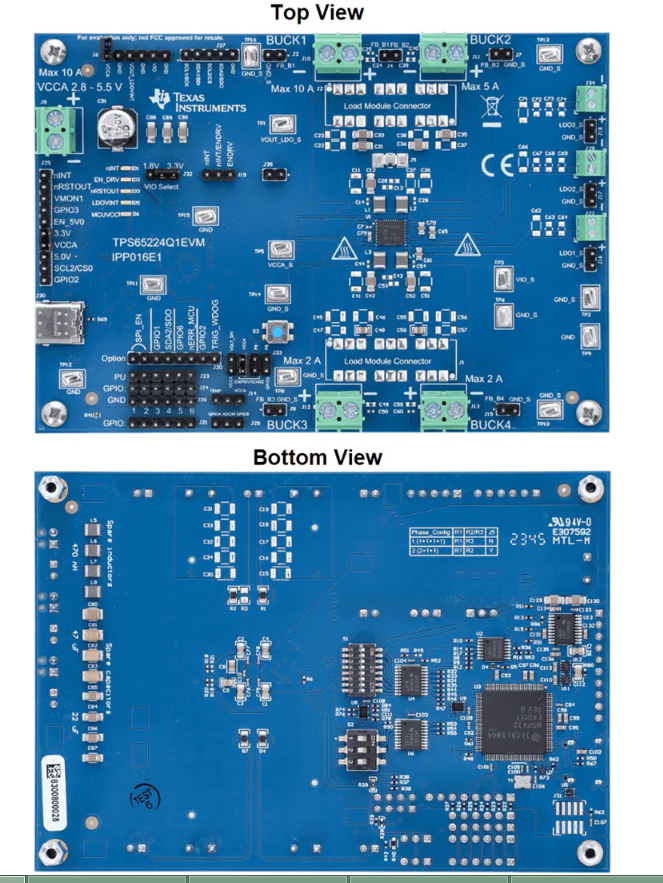

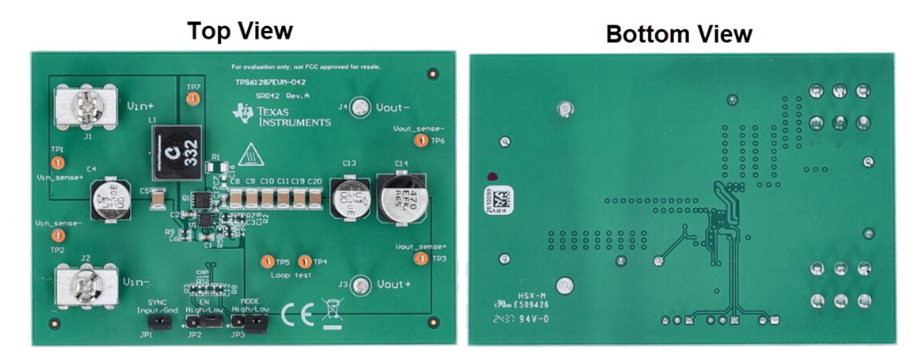

布局
