在全球廣泛倡導綠色低碳與可持續發展的時代浪潮中，新能源汽車作為實現節能減排的重要載體之一，正受到各國政府與企業的加速培育。

在此背景下，為提升新能源汽車的市場滲透率，我國已率先進入充電基礎設施建設的加速期，從私人專用充電樁到社區公用充電樁，從高速路網補能節點到城市公用充電樁，汽車補能網絡正在急速膨脹中。

據中國充電聯盟（EVCIPA）最新統計數據顯示，截止2025年5月份，我國充電基礎設施累計數量為1440萬臺，同比上升45.1%。

其中，在2025年1月~5月期間，我國充電基礎設施增量為158.3萬臺，我新能源汽車國內銷量475.3萬輛，樁車增量比約為1:3，“樁少車多”現象依舊存在，充電樁行業市場仍存較大發展前景。

然而，作為一種涉及高電壓、大電流的工業設備，汽車充電樁強電側會因電流波動、電磁輻射等特性對弱電側系統主控部分造成顯著的高頻電磁干擾，影響系統正常工作，嚴重時甚至?xí)斐上到y(tǒng)損壞。

因此，為消除汽車充電樁強電側對弱電側系統主控部分所產生的電氣隱患，設計者往往需要引入電氣隔離措施來阻斷干擾傳播路徑。

數字隔離器，汽車充電樁的電氣安全之芯

汽車充電樁（直流）工作過程為將電網交流電整流為直流電，并通過PFC（功率因數校正）電路提升電能利用率、減少諧波污染，同時升壓至穩定的直流母線電壓（如380-400V），接著通過DC/DC隔離變換器將母線電壓調節為適配電動汽車電池的輸出電壓，并借助高頻變壓器實現強弱電隔離以阻斷干擾，從而為汽車提供穩定的充電環境。

新能源汽車充電示意圖

而在上述過程中，若是充電樁系統沒有采取強有力的電氣隔離措施，就會導致汽車充電樁存在顯著的電氣隱患，且其產品在上市過程也難以通過各種嚴格的安規認證及EMC測試等安全檢測環節。

數字隔離器，作為一種可確保汽車充電樁在各種復雜電氣環境及惡劣工況下安全、穩定運行的安全芯片，其不僅能將不同電壓等級的電路進行隔離，防止強電側對弱電側造成干擾和損壞，還能保障弱電控制單元控制信號的穩定傳輸，實現汽車充電樁安全性與可靠性的雙重提升。

數字隔離器，如何全方位守護充電樁充電？

如下圖所示，在華普微的汽車充電樁解決方案中，CMT860XX系列隔離驅動芯片是汽車充電樁功率變換系統的“神經中樞”，通過電氣隔離保障安全、信號驅動提升效率、多重保護降低故障風險、時序控制優化協同，直接決定了充電樁的可靠性、效率和安全性，是實現高壓快充的關鍵器件。

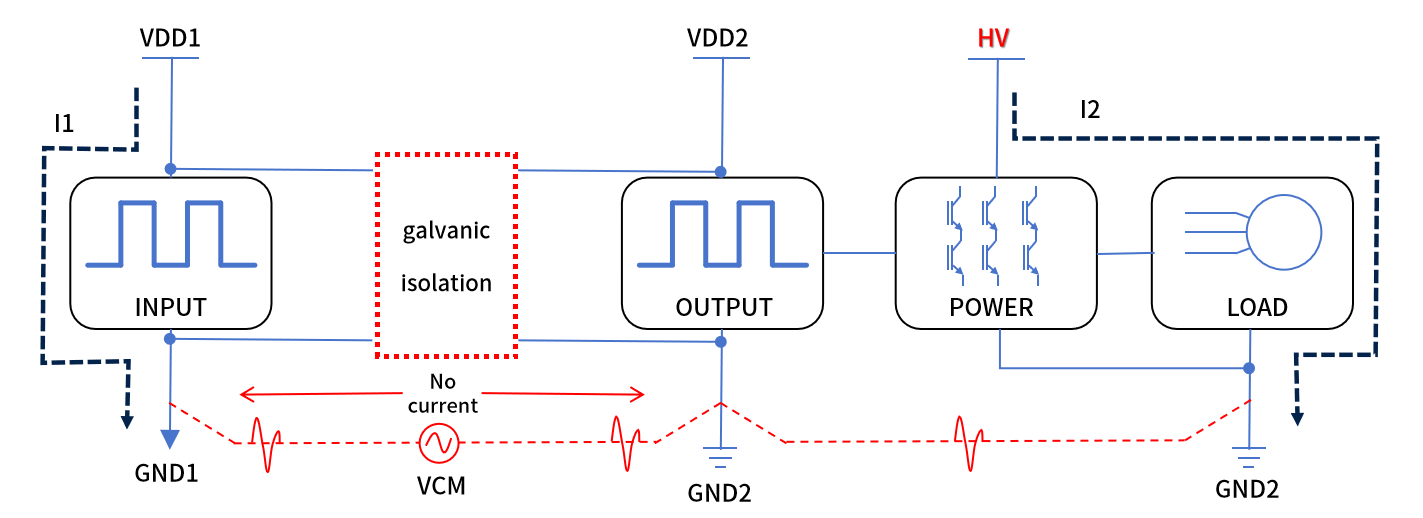

汽車充電樁中的電氣隔離方案示意圖

CMT860XX最高可支持5.75kV的隔離電壓，能高效抑制共模噪聲（CMTI＞150 kV/us），避免電磁干擾（EMI）導致控制信號失真。

此外，CMT860XX還具備著4A峰值拉電流，6A峰值灌電流輸出的能力，可高效控制開關器件（如IGBT、SiC MOSFET），實現高效功率因數校正，并抑制米勒效應導致的誤開通現象。

CMT812X、CMT804X系列基礎數字隔離芯片是連接不同電位模塊的“安全通信橋梁”。其在原邊與副邊DSP之間，通過高壓隔離阻斷浪涌、抑制共模干擾，可保障雙DSP實時同步控制；在原邊DSP與人機交互單元之間，可隔離強電側噪聲，防止地電位差干擾，確保操作指令與狀態信號的準確傳輸；在副邊DSP與CAN總線間，可抑制外部電磁干擾、阻斷故障反灌，保障與外部設備通信的可靠性。

CMT812X、CMT804X支持高達5kV的隔離耐壓與150Mbps的最大速率，可確保數字信號的穩定傳輸，解決強電側與弱電側的電位差、高頻干擾及外部通信可靠性等問題，是汽車充電樁實現“安全、穩定、精準”充電的關鍵器件。

CMT1300、CMT1311等隔離運放芯片通常應用在充電樁中的PFC電路和DC-DC電路中，以阻斷高壓母線與低壓控制電路（MCU/DSP）的直接連接，防止觸電風險及設備損壞，并同時將高壓母線的電流信號精準轉換為低壓控制電路（MCU/DSP）可處理的數據信號，滿足環路控制需求，確保充電樁系統的穩定運行。
