VK36N10I具有10個觸摸按鍵,可用來檢測外部觸摸按鍵上人 手的觸摸動作。該芯片具有較高的集成度，僅需極少的外部 組件便可實現觸摸按鍵的檢測。

提供了I2C輸出功能，1個INT中斷輸出腳,輸出低電平有效。 芯片內部采用特殊的集成電路，具有高電源電壓抑制比，可 減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應 用中芯片仍具有很高的可靠性。

此觸摸芯片具有自動校準功能，低待機電流，抗電壓波動等 特性，為各種觸摸按鍵+I2C輸出的應用提供了一種簡單而又 有效的實現方法。C178-33

? 工作電壓 2.2-5.5V

? 待機電流10μA/3.0V

? 上電復位功能（POR）

? 低壓復位功能（LVR）

? 觸摸輸出響應時間：工作模式 48mS ，待機模式160mS

? 輸出低有效

? I2C輸出+INT中斷腳

? 支持多鍵同時觸摸

? 防呆功能，有效鍵最長輸出時間：13S

? 無鍵觸摸4S進入待機模式

? 通過CS腳接對地電容調節整體靈敏度(1-47nF）

? 各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）.

? 上電0.3S內為穩定時間，禁止觸摸

? 上電后無觸摸時，環境變化自動校準基準值

? 許鑫13632814412-Q2885157526

? 抗電壓波動，抗干擾性能好

? 封裝

SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

QFN16L(3.0mm x 3.0mm PP=0.5mm)

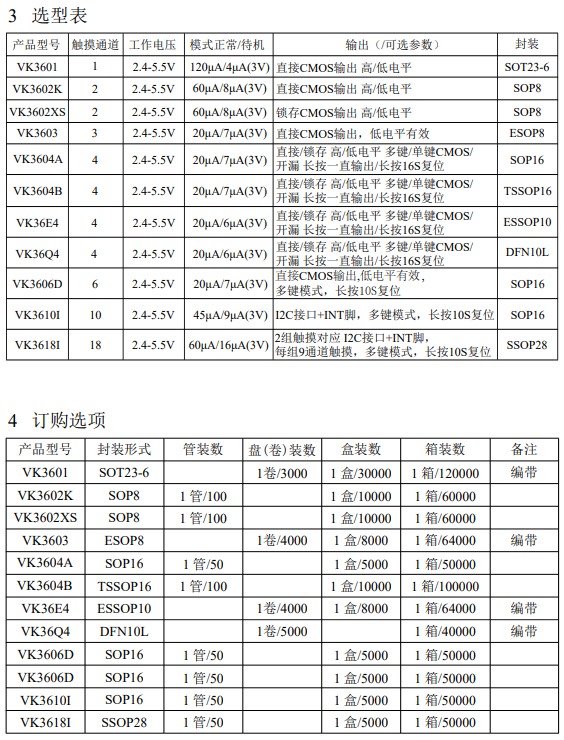

高抗干擾/抗噪MTP觸控IC-IIC輸出系列：

VK36N4I工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：4 輸出方式：I2C輸出高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16

VK36N5I工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：5 輸出方式：I2C輸出高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16

VK36N6I工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：6 輸出方式：I2C輸出高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16

VK36N7I工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：7 輸出方式：I2C輸出高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16

VK36N8I工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：8 輸出方式：I2C輸出高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16

VK36N9I工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：9 輸出方式：I2C輸出高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16

VK36N10I工作電壓/待機電流：2.2V-5.5V/10μA(3V)感應通道數：10 輸出方式：I2C輸出高抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度封裝：SOP16/QFN16

(永嘉微電/VINKA原廠-FAE技術支持，主營LCD驅動IC； LED驅動IC； 觸摸IC； LDO穩壓IC； 水位檢測IC)

注：具體參數請以最新PDF為準，型號眾多未能一一介紹，歡迎索取PDF/樣品。
