本案例是ModbusTCP主站PLC通過開疆智能研發的Devicenet主轉Profient網關連接費斯托閥島的配置案例，具體步驟如下。

配置過程：

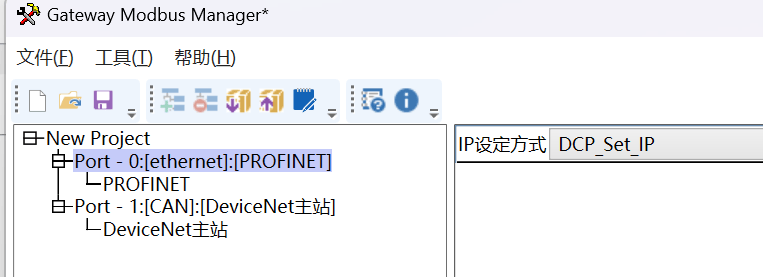

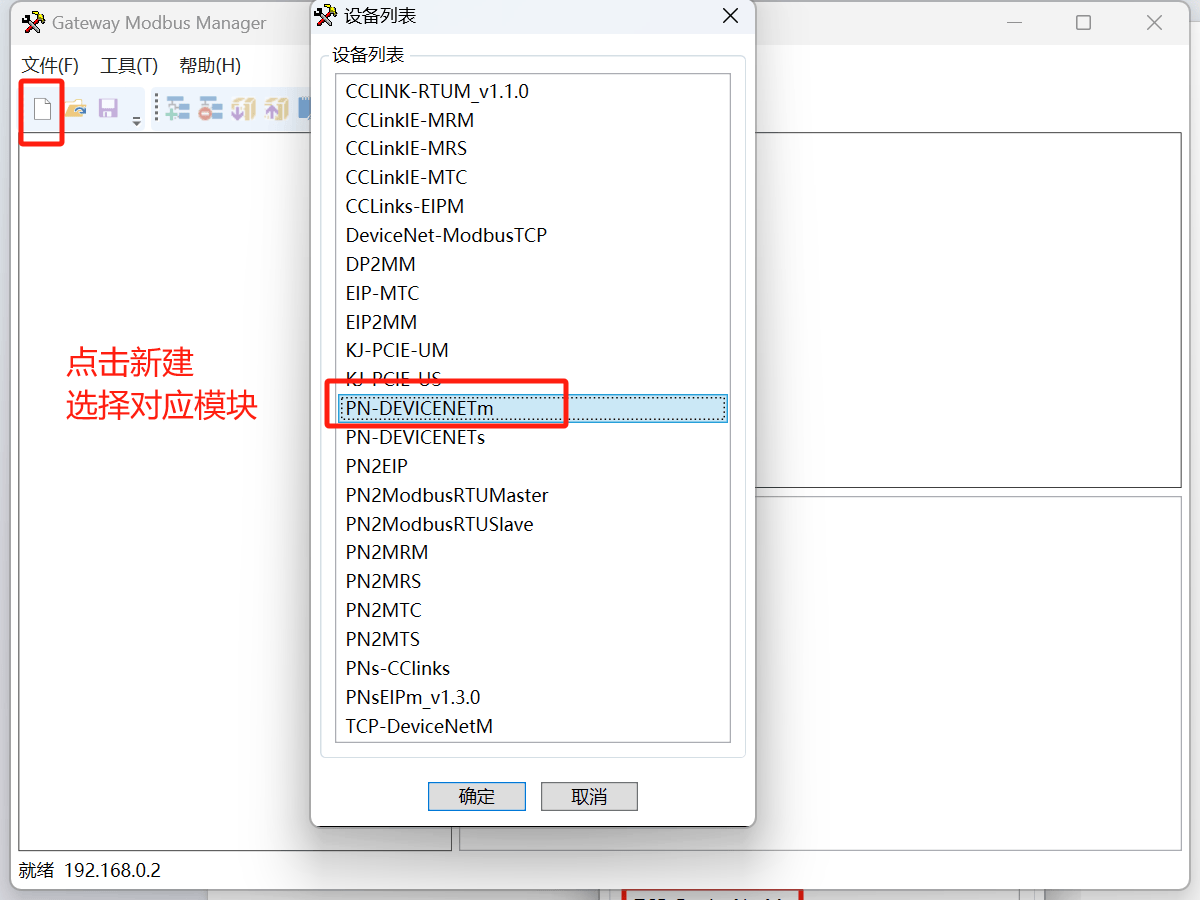

打開網關配置軟件“Gateway Configuration Studio”新建項目選擇PN-DevicenetM

網關的設備名稱及IP地址由主站軟件進行分配

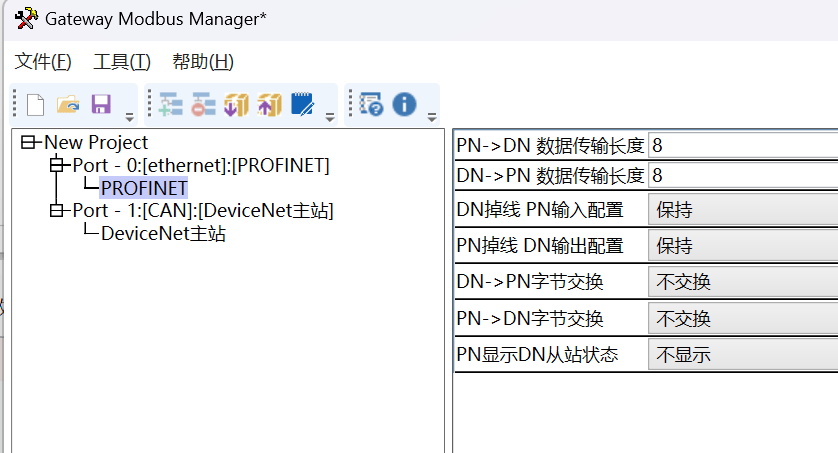

設置網關在Profinet一側的輸入輸出數據長度，以及掉線后數據處理方式。

設置網關的Devicenet波特率，要與從站保持一致。

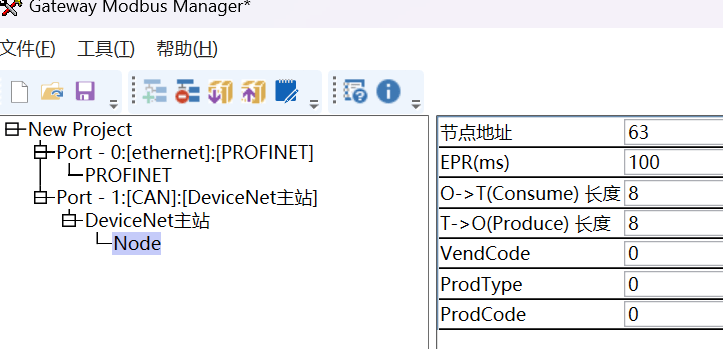

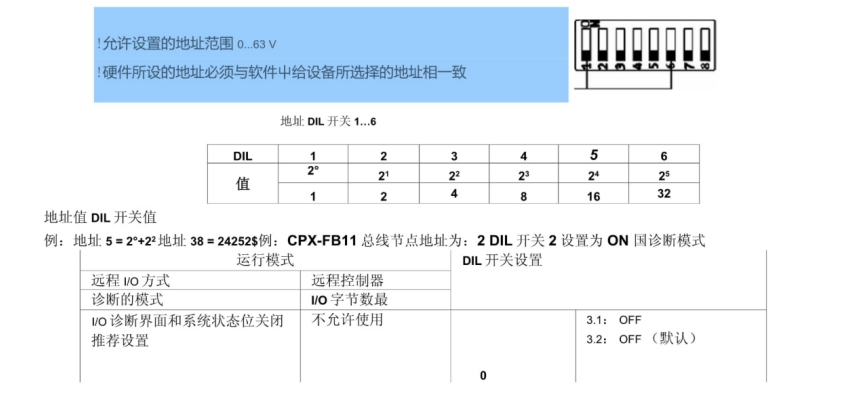

添加Node從站，打開閥島EDS文件或者第三方軟件讀取devicenet參數，找到對應參數后填寫到右側表格之中。

一、Profinet配置

打開PLC組態軟件（博圖，STEP7）等

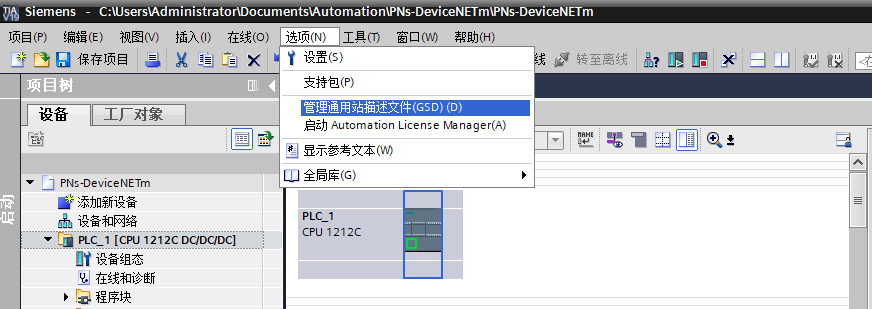

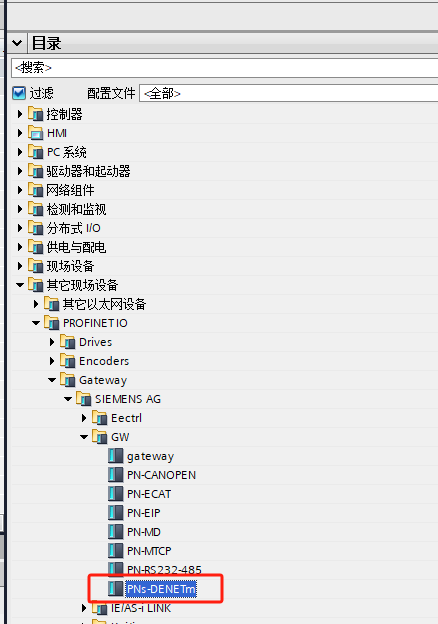

新建項目，添加網關GSD文件

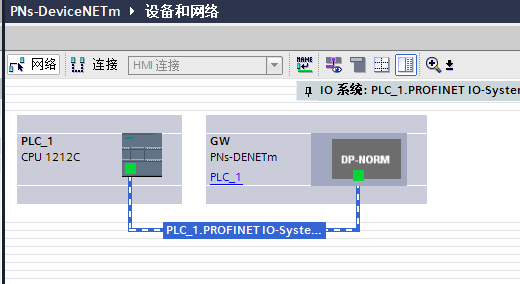

導入網關模塊進PLC組態

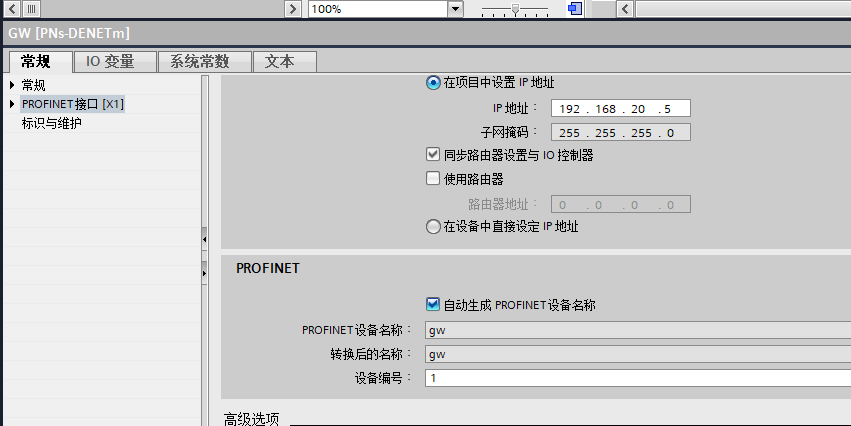

設置分配給網關的設備名稱以及IP地址

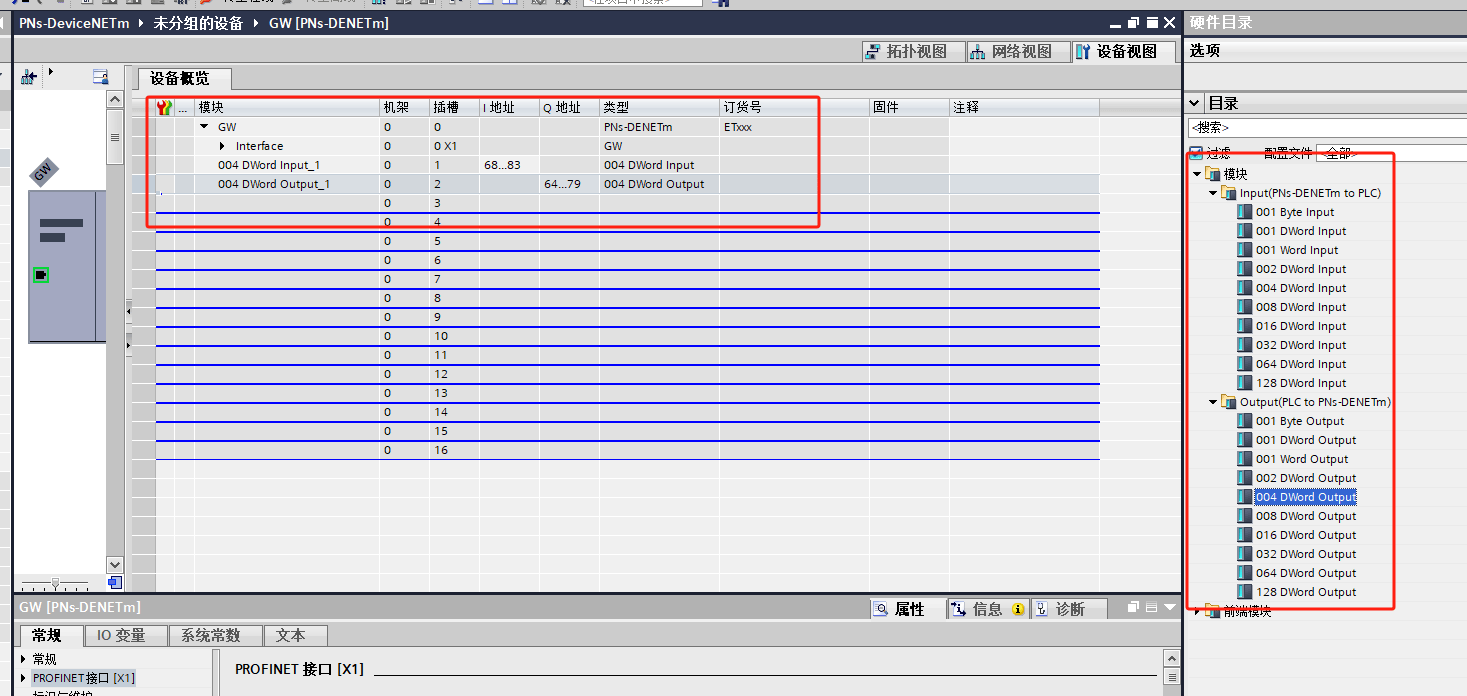

分配數據傳輸長度以及IQ地址

配置完成后將組態下載至PLC

最后將閥島參數配置好，如站地址及波特率等

配置完成后將所有設備連接并重新上電即可正常通訊。
