Texas Instruments DP83867IR/DP83867CR以太網PHY收發器是堅固耐用的全功能物理層 (PHY) 收發器，集成了PMD子層，支持1000BASE-T、10BASE-Te和100BASE-TX協議。DP83867IR/DP83867CR超過了8kV IEC 61000-4-2（直接接觸）標準，優化了ESD保護。

數據手冊：*附件：Texas Instruments DP83867IR，DP83867CR以太網PHY收發器數據手冊.pdf

DP83867IR/DP83867CR設計用于輕松實施10/100/1000Mbps以太網局域網。它通過外部變壓器直接與雙絞線介質連接，并通過IEEE 802.3千兆位介質無關接口 (GMII)、IEEE 802.3標準介質無關接口 (MII) 或縮小版GMII (RGMII) 直接與MAC層連接。QFP封裝支持GMII/MII/RGMII，而QFN封裝支持RGMII。

Texas Instruments DP83867IR/DP83867CR可同步精密時鐘，包括一個同步以太網時鐘輸出。它提供IEEE 1588起始幀檢測功能并具有低延遲。在滿功率運行時，DP83867IR/DP83867CR僅消耗490mW (PAP) 和 457mW (RGZ)。局域網喚醒可用于降低系統功耗。

特性

• 超低RGMII延遲：TX < 90ns，RX < 290ns
• 符合時間敏感網絡 (TSN) 標準
• 457mW的低功耗
• 超過了8000V IEC 61000-4-2標準的ESD保護
• 符合EN55011 B級排放標準
• 在RX/TX上有16個可編程RGMII延時模式
• 集成MDI終端電阻器
• 可編程MII/GMII/RGMII終端阻抗
• WoL（LAN喚醒）數據包檢測
• 25MHz或125MHz同步時鐘輸出
• IEEE 1588時間戳的起始幀檢測
• RJ45鏡像模式
• 完全兼容IEEE 802.3 10BASE-Te、100BASE-TX和1000BASE-T規范
• 電纜診斷
• MII、GMII和RGMII MAC接口選項
• 可配置I/O電壓（3.3V、2.5V、1.8V）
• 快速鏈接跌落模式
• 支持JTAG

應用

• 電機驅動器
• 工業工廠自動化
• 支持現場總線
• 工業嵌入式計算
• 有線和無線通信基礎設施
• 測試與測量
• 消費類電子產品

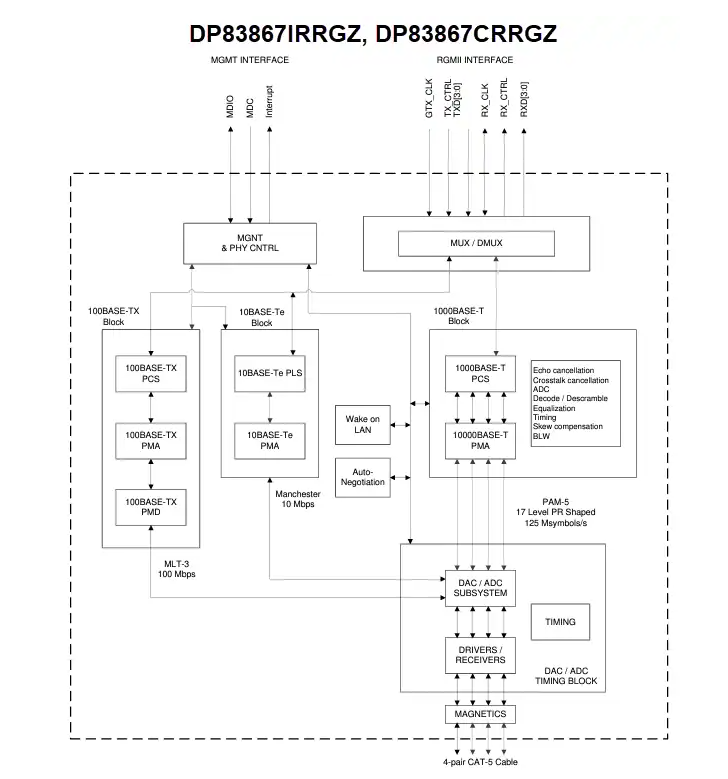

功能框圖
