本文導讀

IEC標準是國際電工委員會制定的權威標準，廣泛應用于電子電氣設備的性能驗證、安全評估和測試規范。致遠儀器PSA 6000可編程交流電源、PA系列功率分析儀內置支持IEC標準測試功能，帶來“上手即可測”的高效體驗。

什么是IEC測試標準

IEC是國際電工委員會（International ElectricalCommission）的簡稱，作為全球具有權威性的電工標準化組織，IEC發布的標準幾乎覆蓋了電氣、電子、通信等所有技術領域。從家用電器到工業設備，從醫療器械到新能源設備，IEC標準都是產品走向市場的“通行證”。各國標準往往以IEC標準為藍本。例如，我國的電壓跌落標準GB/T 17626.11標準對應IEC61000-4-11。掌握IEC標準，就掌握了國際市場的準入鑰匙。

PSA6000可編程交流電源和IEC抗擾度測試

1、什么是抗擾度測試？

抗擾度測試評估的是產品在復雜電磁環境中的“抗壓能力”，考量的是產品在經受這類外部干擾時能否正常工作或具有快速恢復的能力，進而把設備的能力分為四類，契合不同環境下對于被試設備需求和用戶選擇：

• A：在制造商、委托方或購買方規定的限值內性能正常；
• B：功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預；
• C：功能或性能暫時喪失或降低，但需操作人員干預才能恢復；
• D：因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低。

2、PSA6000-Pro技術優勢和操作便捷性標準覆蓋完整：PSA6000-Pro將多項IEC常用測試標準內置其中，涵蓋電網適應性測試的核心項目，并依據標準測試等級和測試參數合理化設計功能插件和設配置UI功能界面，用戶依據標準簡單配置參數，以實現“上手即可測”的高效測試。

• IEC 61000-4-11：電壓暫降、短時中斷和電壓變化的抗擾度試驗（不超過 16A），等效國標 GB/T 17626.11；
• IEC 61000-4-13：交流電源端口諧波、諧間波及電網信號的低頻抗擾度試驗，等效國標GB/17626.13；
• IEC 61000-4-14 電壓波動抗擾度試驗，等效國標 GB/T 17626.14；
• IEC 61000-4-27 三相不平衡抗擾度試驗，等效國標 GB/T 17626.27；
• IEC 61000-4-28 工頻頻率變化抗擾度試驗，等效國標 GB/T 17626.28；
• IE C61000-4-29 直流電源輸入端口電壓暫降、短時中斷和電壓變化的抗擾度試驗，等效國標 GB/T 17626.29；
• IEC 61000-4-34 電壓暫降、短時中斷和電壓變化的抗擾度試驗（大于 16A），等效國標GB/T 17626.34。

參數配置靈活：可以通過設置IEC Test試驗波形，按照相應的標準號對應試驗項目進行輸出，如果需要進行自定義試驗，可以對其中部分測試參數進行修改。

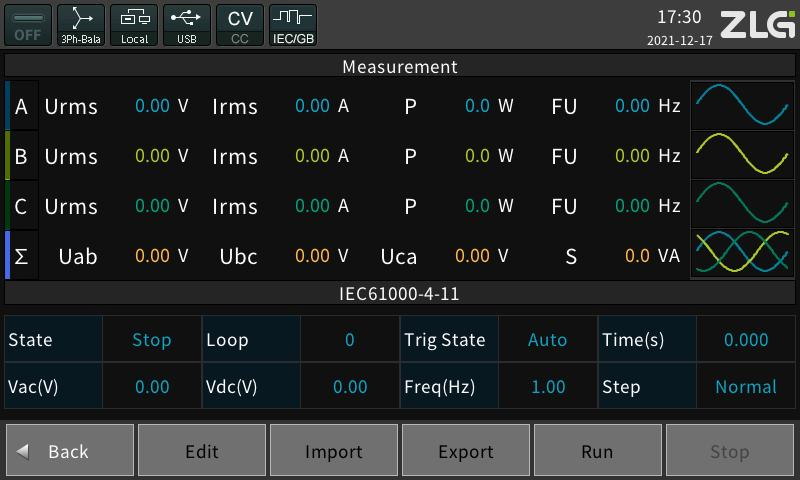

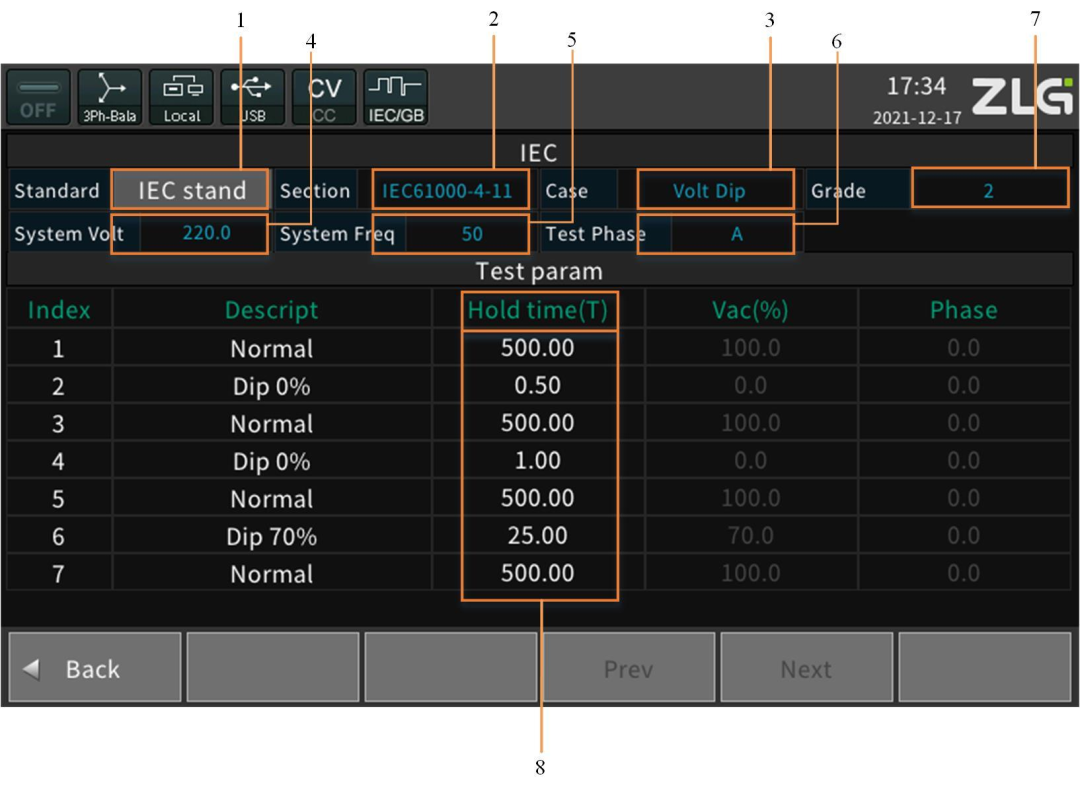

圖1 IEC Test界面

PSA6000-Pro可編程交流電源IEC Test功能參數釋義如下：

• Standard：默認為 IEC Standard ，該參數設置用于選擇標準類型：IEC 標準或者國標，兩者是等效的；
• Section：默認為 IEC61000-4-11 ，該參數用于選擇具體的測試標準，當前支持的測試標準為：IEC61000-4-11/GB/T17626. 11； IEC61000-4-14/GB/T17626.14；
• Case：用于選擇標準中對應的試驗項目；
• System Volt：默認為 220Vac ，用于設置測試時的額定電壓；
• System Freq：默認為 50Hz ，用于設置測試時的額定頻率；
• Test Phase：默認為 A 相，用于設置進行的測試相，可以設置為：A相， B相，C相；
• Grade：用于根據測試需求選擇標準中定義的試驗等級，試驗等級一般可以設置為：1 、2 、3 、X ，分別代表等級1、等級 2 、等級 3 和等級 X ，等級 X是用戶自定義實驗等級；
• Hold time：測試序列執行時間，T：表示測試序列時間單位為周期；S：表示測試序列時間單位為秒。測試序列執行時間默認值均是按照標準進行設置，如果用戶需要進行自定義測試，建議可以選擇對應標準中X 類型試驗項目。

PA功率分析儀與IEC諧波測試

1、諧波測試的重要性：

諧波發射測試是衡量產品發射的諧波信號是否符合標準的限值規定，以免其在電網中工作時嚴重危害其他產品的穩定運行，甚至產生安全隱患。

例如諧波電流不僅會對同一電網中的其他用電設備造成干擾，還會使電網的中線電流超載而降低電能使用效率。另外還可能造成其他的設備超溫，產生噪聲，加速絕緣老化，縮短使用壽命，甚至造成設備故障或燒毀等。一般性的，諧波的測試，除去依據IEC61000-4-7規定的諧波測量方法外，對于大多數設備而言，如小電流的照明、家電和醫療器械乃至中電流的電機驅動類專業設備等，其諧波電流的限值一般原則上可引用于IEC61000-3-2和IEC61000-3-12的標準，或根據標準中的規定對照方法進行判定。下面以IEC61000-3-2舉例，該標準根據設備的諧波電流特性，將設備分為四類：

• A類：平衡的三相設備以及除下列所述幾類設備以外的所有其它設備；
• B類：攜帶式電動工具；
• C類：照明設備(包括調光裝置)；
• D類：其輸入電流具有下圖所定義之“特殊波形”且有功率 P≦600W 之設備，中心線 M 和輸入電流之峰值重合。

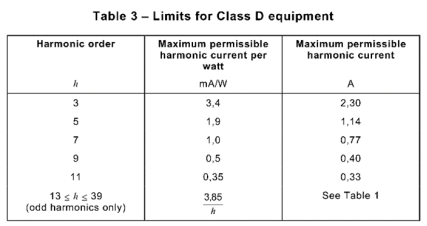

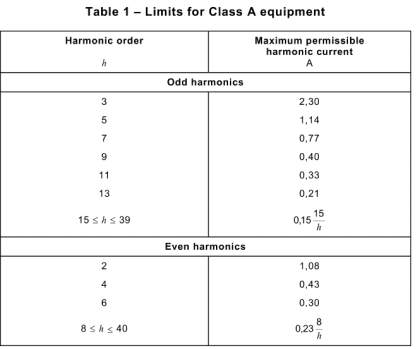

ABD類限值一般如下圖兩表描述，一般A類設備限值小于表1要求，B類設備限值小于上表1要求的1.5倍，D類設備D類設備限值小于表3要求，C類設備限值區分較復雜，具體可查閱相關標準：

2、PA系列功率分析儀的測試優勢

PA系列功率分析儀不僅支持標準測試，嚴格按照規范設置執行以得出精確的結果，并可利用專業的上位機MTA-IEC諧波測試軟件執行測試并輸出測試報告，-3-2的測試軟件基本功能區和測試配置可見下圖：

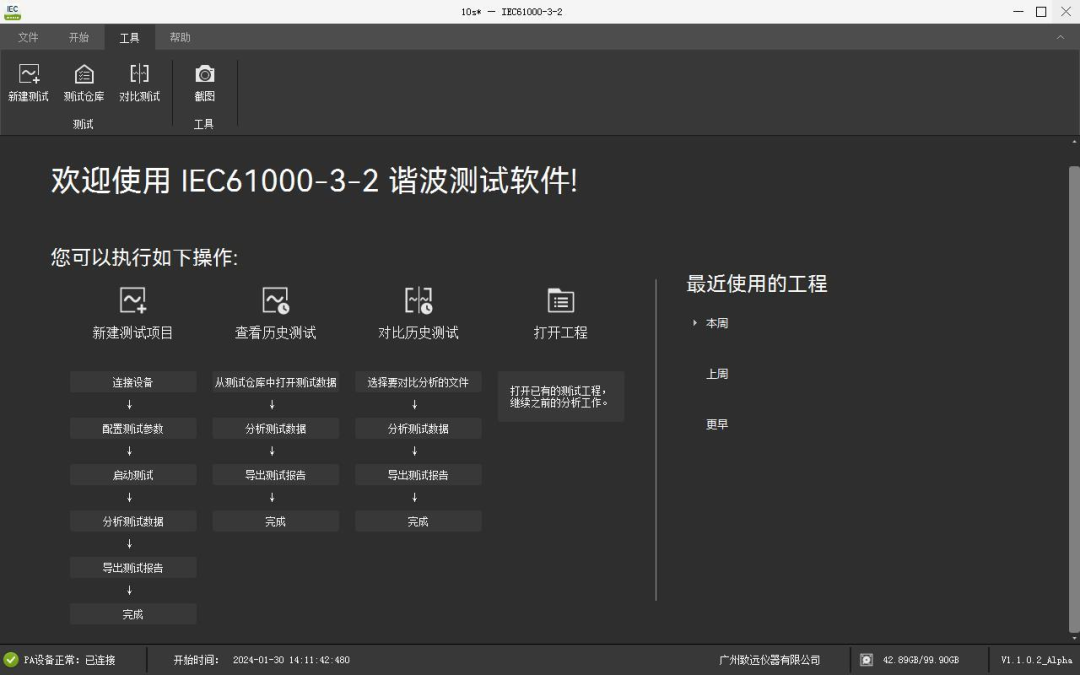

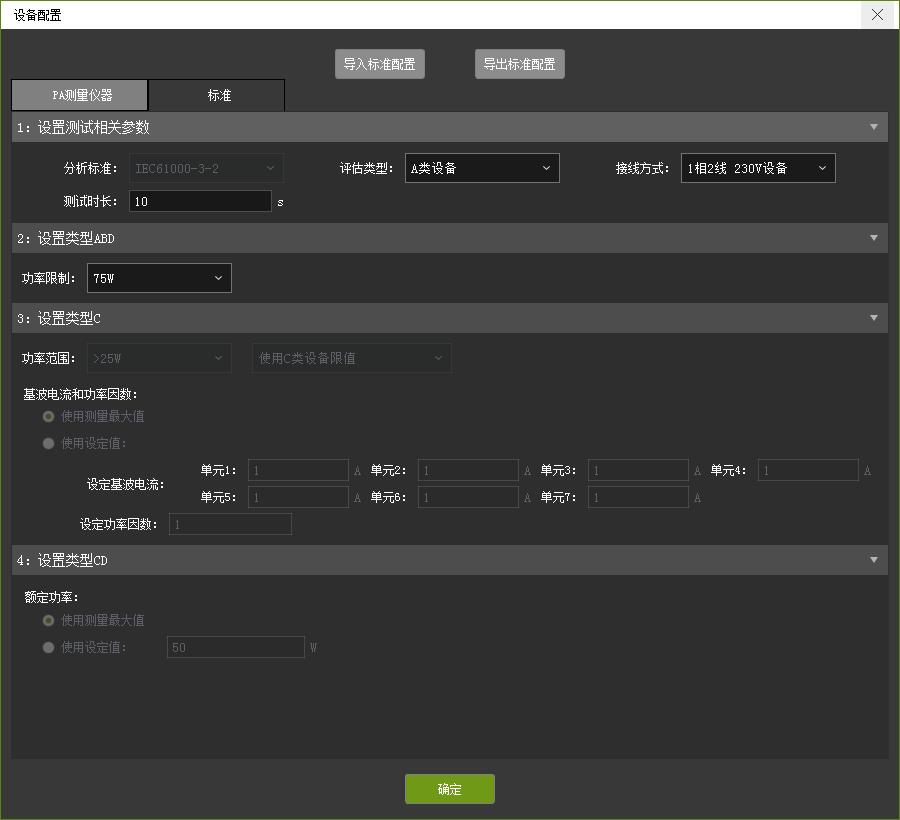

圖2 IEC 61000-3-2標準軟件測試界面
用戶可以依據產品參數進行靈活配置，且可以根據需求進行數據和諧波圖形的分析和處理，便于測試和對應整改，且可以保存工程文件，便于后續的分析及輸出測試報告整理歸檔用，如下圖：

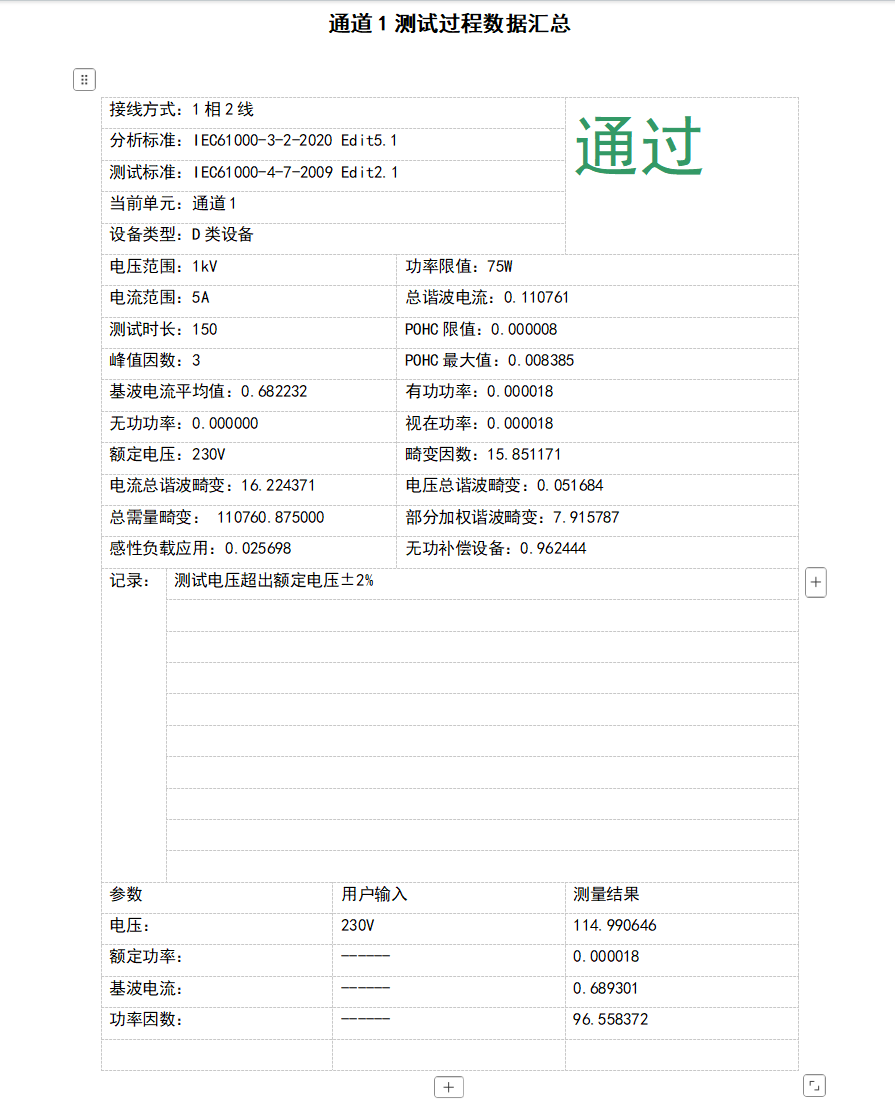

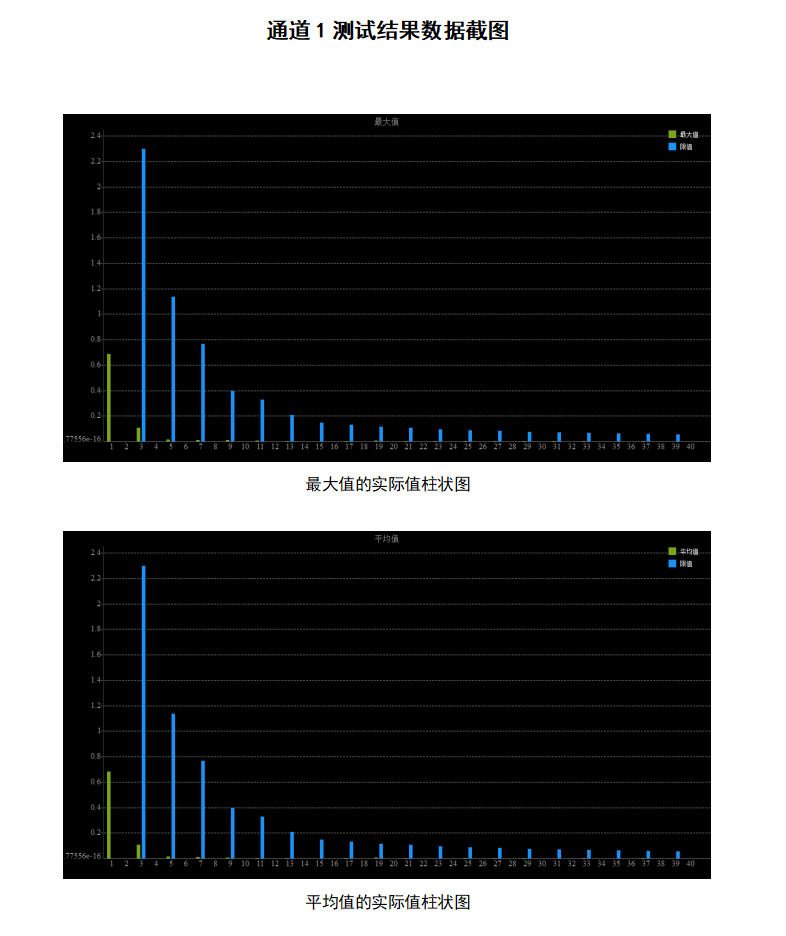

圖3 IEC 61000-3-2測試報告部分示例

總結

IEC標準測試因其規定執行過程較多，手動測試獲取數據和記錄保存較為復雜，步驟和內容雖然固定但也需要靈活應對。除了認證產品性能外，測試測量儀器的其他功能幫助整改也是必要的。致遠儀器結合其產品功能和特色，以及多年來在客戶端的應用，把諸多IEC標準集成到儀器內部，做成插件或者自動化軟件的形式，可以極大程度上幫助用戶提高測試效率，帶來“上手即可測”的高效測試體驗。
