實驗名稱：

高壓放大器ATA-7025在量子點薄膜的非接觸無損原位檢測中的應用

實驗方向：

聲空化微流控混合

實驗設備：

ATA-7025高壓放大器、信號發生器、位移臺，光學夾具，金屬探針等

實驗內容：

量子點薄膜作為核心功能層，在發光二極管、顯示器等多種光電器件中起著關鍵作用。量子點薄膜厚度的不均勻性必然會影響器件的整體光電特性。然而，傳統的方法很難在不引入額外損傷的情況下快速獲得其厚度分布的相關信息。本文提出了一種非接觸式無損檢測量子點薄膜厚度的方法。在高電場作用下，量子點薄膜會發生光致發光猝滅現象，這與量子點薄膜的厚度以及施加的電壓大小有關。

實驗過程：

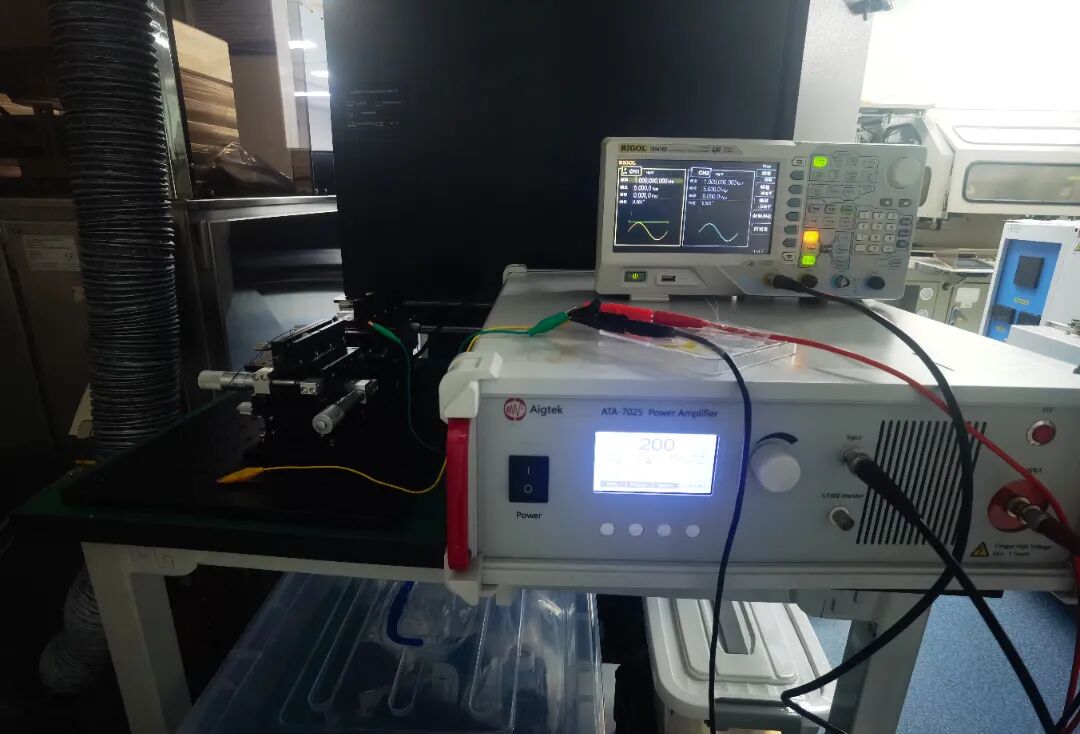

本實驗在紫外UV燈激發量子點薄膜光致發光后，在金屬探針上施加由功率放大器ATA-7025放大后的高壓正弦信號，并將電壓加在量子點薄膜兩端。隨后觀察量子點薄膜的光致發光光譜變化情況，研究施加的電壓大小以及量子點薄膜厚度對于猝滅程度的影響。

而對于量子點薄膜陣列，通過 CCD 攝像系統采集施加電壓前后的發光圖像并進行圖像處理，觀察不同厚度像素的發光強度變化情況。

實驗結果：

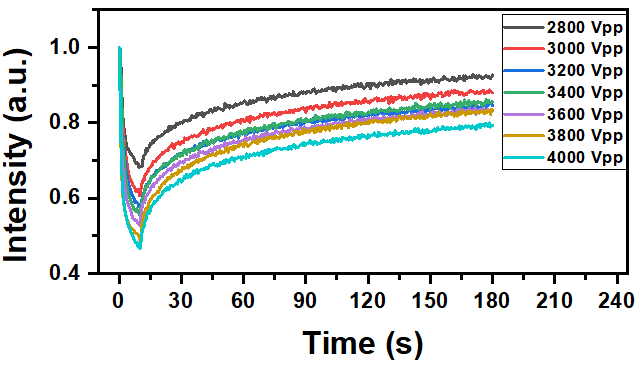

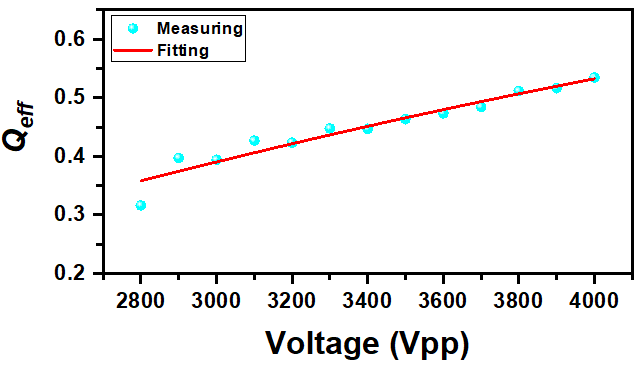

本實驗通過改變施加在量子點薄膜上的電壓，從而能夠觀察其光致發光的猝滅程度情況。在2800Vpp-4000Vpp的電壓范圍內，隨著電壓升高，量子點薄膜的猝滅程度逐漸增大。此外，將猝滅效率作為施加電壓的函數進行擬合，可以看出擬合效果較好，說明量子點薄膜的光致發光猝滅程度與施加的電壓大小存在某種函數關系。

根據這種實驗規律，對于具有不同厚度的量子點薄膜陣列，可以通過觀察其光致發光顯微圖像的變化來可視化量子點薄膜的厚度信息。

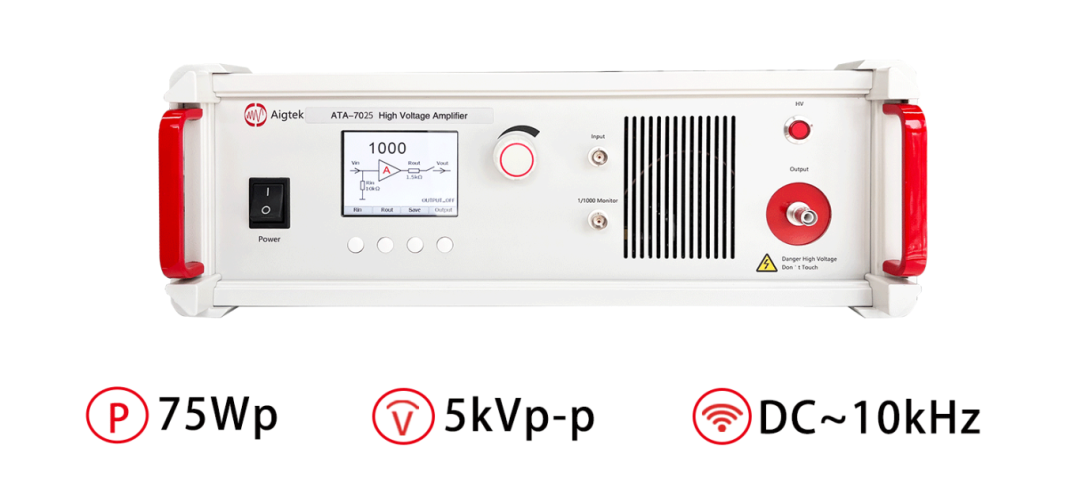

實驗中用到的ATA-7025高壓放大器的參數指標：
