圖撲軟件 Hightopo 作為基于 HTML5 標準的 2D/3D 圖形渲染引擎，為 Web 端礦山可視化提供了輕量化、高性能的技術支撐。其核心價值在于通過自主研發的渲染技術，實現瀏覽器端無需插件即可運行的三維交互場景，滿足智慧礦山對多系統集成、實時數據可視化、跨終端訪問的開發需求。

從開發目標來看，基于 HT 構建的智慧礦山解決方案，旨在通過技術手段將礦山現場的物理實體與數字空間映射，實現礦山全場景、全流程的可視化管理。開發過程需依托礦山 CAD 圖、鳥瞰圖、設備三視圖等原始資料，完成數字建模與數據集成，最終形成支持動態監測、遠程控制、智能決策的三維立體可視化管理系統。

核心開發環節與技術實現

1. 三維場景建模開發

·數據輸入與模型還原：開發階段需基于礦山提供的 CAD 圖紙、設備三視圖、鳥瞰圖等資料，通過 HT 的建模工具鏈進行三維模型還原。模型構建聚焦礦山核心區域（如開采區、掘進面、設備群），確保外觀與物理實體一致，為后續數據綁定奠定基礎。

·輕量化優化：利用 HT 的輕量化渲染技術，在保證模型細節的同時降低資源占用，確保 Web 端流暢加載與運行，解決傳統 3D 模型在瀏覽器端加載慢、交互卡頓的問題。

2. 三維場景交互功能開發

基礎交互實現：基于 HT 的 API 開發三維場景的縮放、平移、旋轉功能，通過事件監聽機制實現鼠標、觸屏等多終端交互響應，使場景內設備可響應點擊、hover 等交互事件。

漫游功能開發：通過 HT 的路徑規劃接口實現兩種漫游模式：自由視角漫游（用戶可自主控制視角移動）與固定路線漫游（預設巡檢路徑）。開發中需將核心區域（如智能化開采區、設備集群區）納入路徑節點，在漫游過程中通過事件觸發設備信息彈窗，實現場景與數據的聯動展示。

3. 多系統數據集成開發

數據接口對接：開發階段需對接礦山多類型系統接口，包括安全監控系統（實時采集設備狀態、環境參數）、人員位置監測系統（獲取人員坐標數據）、視頻監控系統（集成視頻流）等，通過 HT 的數據綁定機制將實時數據映射至三維場景。

數據可視化呈現：利用 HT 的 2D 組態組件與 3D 模型結合，在場景中以動態圖標、數值標簽、顏色變化等形式展示實時數據（如設備運行參數、礦量消耗、瓦斯?jié)舛鹊龋?。當?shù)據超過閾值時，通過 HT 的告警接口觸發視覺告警（如設備閃爍、顏色變紅）。

關鍵模塊開發實現

1. 露天采礦可視化開發

基于 HT 的空間幾何計算能力，將露天礦山的開采范圍線、深度等地理數據轉化為三維空間坐標，構建可動態更新的開采模型。通過接口實時獲取礦量消耗數據，驅動模型中開采區域的動態變化，實現 24 小時監測的可視化呈現。

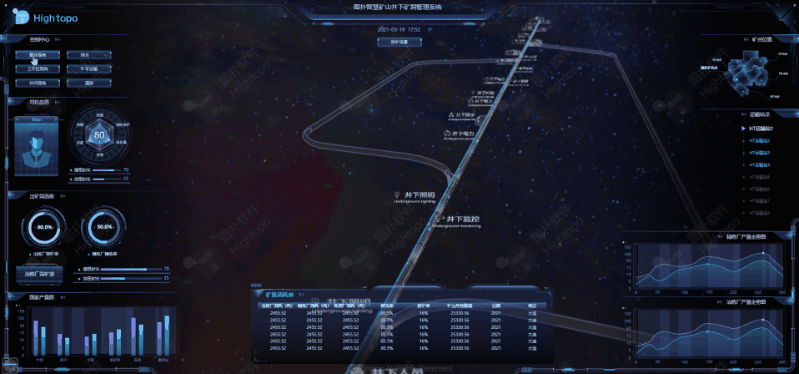

2. 井內巷道可視化開發

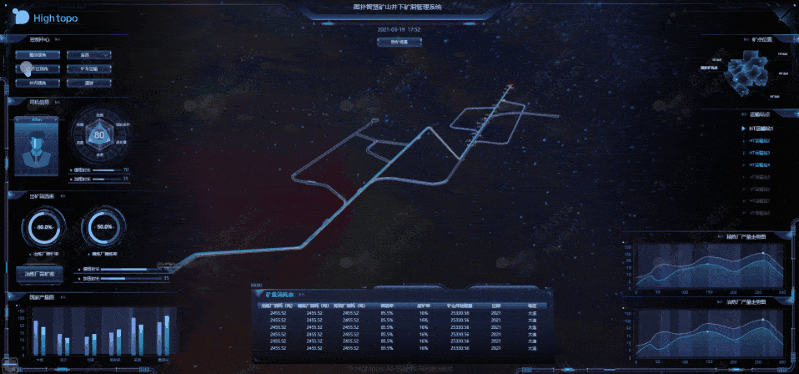

建模邏輯：采用 “點 - 線 - 面 - 體” 的層級建模方式，基于巷道 CAD 圖紙的坐標數據，先繪制巷道軸線（線），再生成截面（面）并拉伸為三維巷道（體），最終組合成多巷道網絡。

交互開發：開發視角切換接口（工作區 / 井內視角），通過點擊事件觸發巷道名稱、設備分布等信息彈窗；集成漫游控制接口（前進 / 倒退），結合聚光燈效果 API 增強場景真實感。

3. 工藝動畫與設備控制開發

篩煤工藝可視化：利用 HT 的 UV 偏移動畫接口，模擬礦料在傳輸設備上的流動效果；開發設備控制接口，通過按鈕點擊觸發破碎機、振動篩等設備的啟停動畫，并同步展示作業進度數據面板。

運輸系統控制：開發皮帶運輸啟停的遠程控制接口，結合實時采煤量數據接口實現智能調速邏輯（根據煤量動態調整皮帶速率）；集成故障檢測接口，當監測到跑偏、堆煤等異常時，觸發告警動畫與停機指令。

4. 多系統監控開發

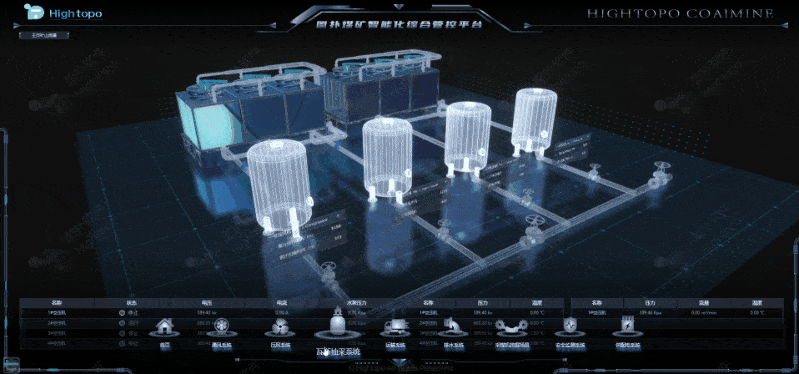

通風系統：通過 HT 的 2D 面板組件開發參數展示區（實時 / 歷史數據曲線），綁定風機運行參數接口；開發風機控制接口，支持通過場景交互（點擊風機）調節頻率、啟停狀態，實現按需通風。

瓦斯抽采系統：對接瓦斯?jié)舛?、流量?a href="http://www.brongaenegriffin.com/v/tag/117/" target="_blank">傳感器接口，在 3D 場景中以顏色漸變展示管道內瓦斯分布；開發自檢診斷接口，當檢測到異常測點時，通過空間定位 API 快速標記危險管段。

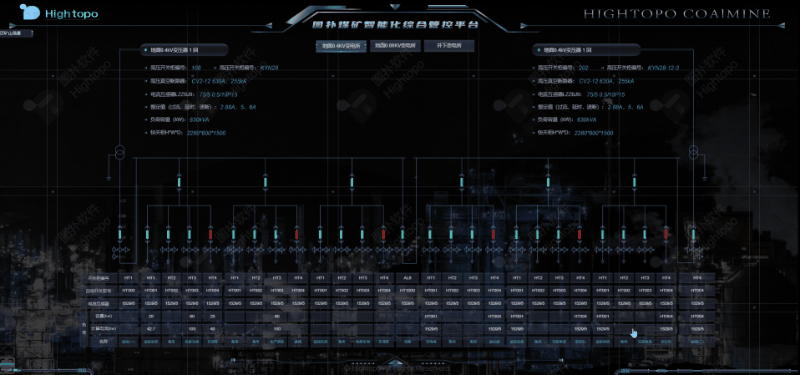

供配電系統：利用 HT 的 2D 組態功能繪制電氣拓撲圖，對接變電所設備狀態接口，實現 “一張圖” 式切換顯示電量、能耗等數據；開發遙測、遙控接口，支持遠程操作設備開關狀態。

5. 視頻與 GIS 集成開發

視頻監控集成：通過 HT 的視頻流接口，在 2D/3D 場景中關聯攝像頭坐標與視頻源，開發場景交互調取功能（點擊攝像頭圖標播放對應視頻）。

GIS 融合開發：基于 HT for Web GIS 接口，導入無人機航拍的礦山地形數據，將 HT 構建的 3D 設備模型與 GIS 地圖融合，實現宏觀（地形）與微觀（設備）的一體化可視化。

跨終端與擴展開發

HT 基于 HTML5 標準開發，天然支持跨終端部署，開發階段無需額外適配即可實現 PC、PAD、智能手機的瀏覽器訪問。通過 HT 的遠程控制接口，可實現多設備對場景的集中管控，確保監控信息與地面控制中心的實時交互。

基于 HT 開發的 3D 可視化智慧礦山系統，通過輕量化 Web 技術棧降低了部署門檻，通過標準化接口實現了多系統數據的無縫集成，通過可交互的三維場景提升了礦山管理的直觀性與效率。其核心開發邏輯在于將物理礦山的空間信息、設備狀態、業務數據通過 HT 的渲染引擎轉化為可感知、可操作的數字孿生體，為礦山智能化提供了技術實現路徑。
