套片方案

引言 /INTRODUCTION

RS-485是目前廣泛應用的有線接口之一，其平衡的差分信號傳輸特性可抑制噪聲，使其能在嘈雜的工作環境中實現較遠距離的通信。包括電能表、工廠自動化、電機控制、白色家電、光伏儲能等系統中，RS-485都是常見的通信接口。

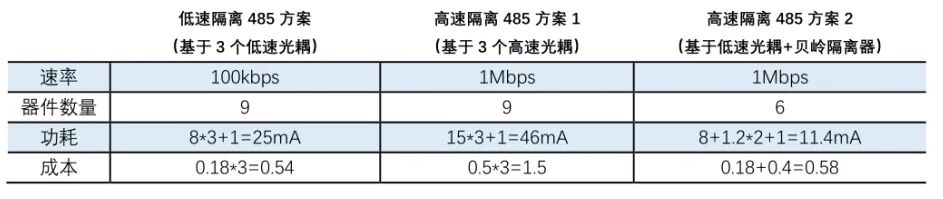

當RS-485的速度達到115200bps以上時，使用傳統的低速光耦817等方案會面臨傳輸不穩定等不良現象，改用高速光耦或數字隔離器又面臨成本增加，如選擇貝嶺BL7221CAH數字隔離器+ 貝嶺DPC-817光耦+貝嶺BL3085套片方案則可以在幾乎不增加成本的前提下輕松將速率提升至500kbps以上。相較于傳統光耦方案，此種混合方案，在幾乎不增加成本的前提下即提升了傳輸速率，降低系統復雜度，又可降低整體功耗；可應用于白色家電、儀表等設備中的RS-485隔離。

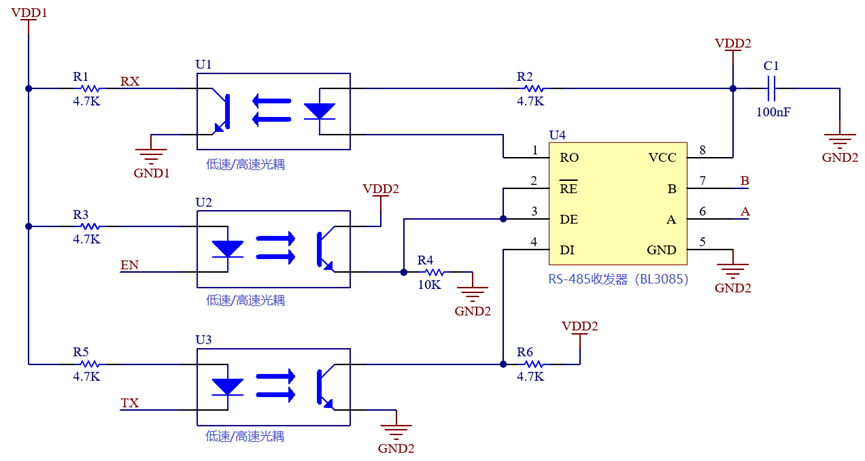

基于光耦的隔離485方案

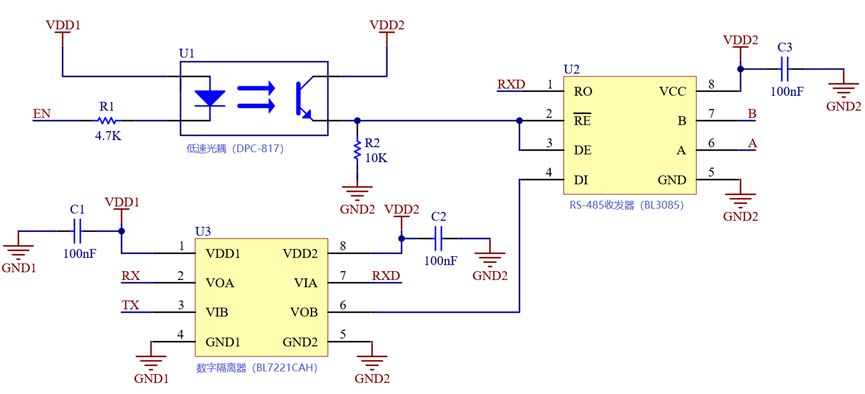

基于上海貝嶺數字隔離器的隔離485方案

RS-485收發器BL3085使能端口可以使用貝嶺DPC-817低速光耦進行隔離，數據端口更換為貝嶺BL7221CAH雙通道數字隔離器，相較于傳統的817等低速光耦隔離方案，簡單的更改，即提升了傳輸速率，減小占板面積，且可降低50%功耗。

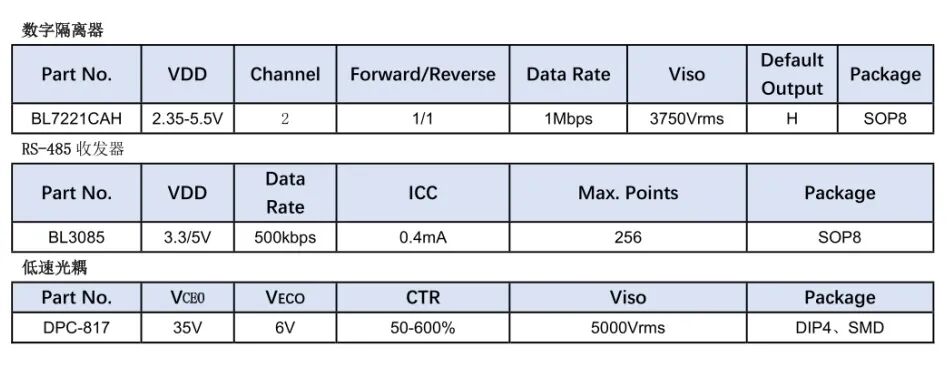

選型表：

上海貝嶺數字隔離器

BL7221CAH

主要參數

采用雙電容隔離柵串聯技術

傳輸速率1Mbps

低功耗1.2mA/1Mbps/CH

VISO電壓達3750 VRMS（SOP8），最大工作隔離電壓VIOWM高達565VDC

抗浪涌能力超7kV，±120kV/μs CMTI

ESD HBM模式超6000V

內置失效保護電路，保證接收器輸入端在開路或短路時，接收器的輸出端高電平

工作溫度：-40℃-125℃

上海貝嶺RS-485收發器

BL3085

主要參數

+3.3V或+5V工作電壓

內置失效保護電路

總線允許掛接多達256個收發器

I/O引腳ESD保護：±15kV IEC 61000-4-2，接觸放電

SOP8封裝

最大傳輸速率：

500kbps（5V供電時）

250kbps（3.3V供電時）

上海貝嶺光耦

DPC-817

主要參數

電流轉換比(CTR)范圍：50~600% at IF =5mA, VCE =5V

VISO電壓達5000 VRMS

工作溫度高至+110℃

無鉛且符合 RoHS 標準

通過 UL 認證（編號：E343249）
