一、什么是晃電？

國標GB/T 30137-2013 中定義:工頻電壓方均根值突然降至額定值的90%~10%，持續時間為10ms~1min后恢復正常的現象。

二、晃電的原因

1.系統側因素

短路故障：雷擊、線路接地、設備誤碰等導致電網短路，故障點電壓驟降，并通過電網傳播至用戶側，是造成嚴重電壓暫降的主因（占配電網故障的95.4%）

保護裝置動作：自動重合閘、備用電源切換等操作會引起短時電壓波動

2.用戶側因素

大容量負荷沖擊：如大型電機啟動時，定子電流突增（可達額定電流5倍），導致電網阻抗壓降

沖擊性設備運行：電弧爐、軋鋼機等非線性負荷投切引發電壓波動

三、晃電危害量化分析

電壓暫降對工業場景的損害體現在多維度：

1.設備級危害

接觸器脫扣：電壓低于50%~70%時，接觸器線圈失電，導致電機停機（占低壓電機停機的80%以上）。

精密設備故障：PLC、變頻器等敏感設備在電壓暫降時誤動作，造成芯片損壞、數據丟失，半導體行業單次事故損失可達數百萬。

2.生產級危害

非計劃停機：石油化工等行業因連鎖停機導致原料浪費、安全風險，恢復成本可達每小時數十萬元。

產品質量下降：如汽車焊接機器人因電壓波動導致產品報廢率上升

四、工業場景抗晃電解決方案

1、晃電治理-接觸器回路常見晃電治理方案

UPS供電-通過UPS保障電源側供電

防晃電接觸器-采用帶防晃電功能的接觸器

再起動控制-通過電動機保護器等設備在二次控制回路彌補

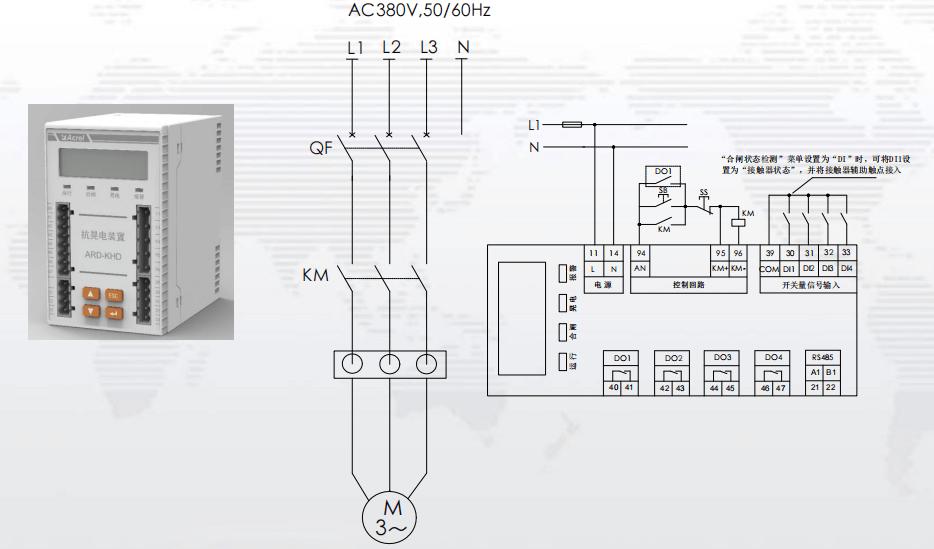

抗晃電裝置-通過模塊對接觸器進行保持和控制

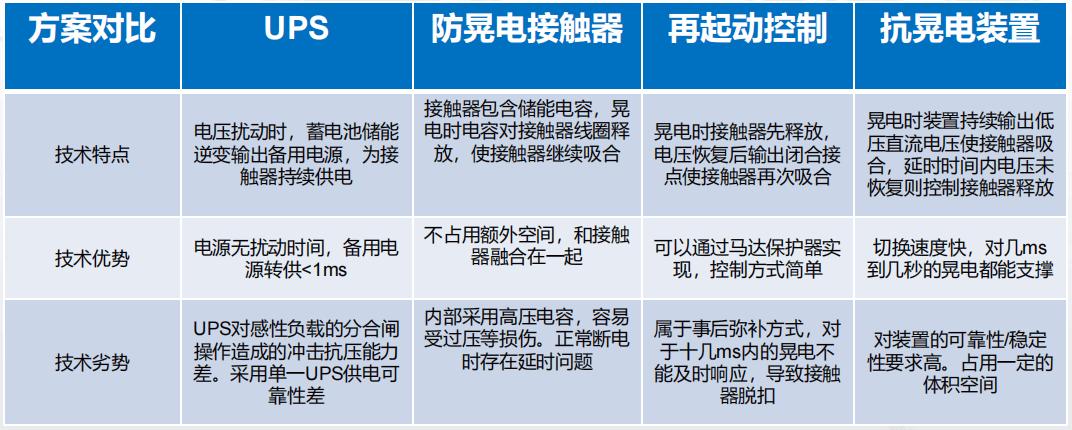

方案對比

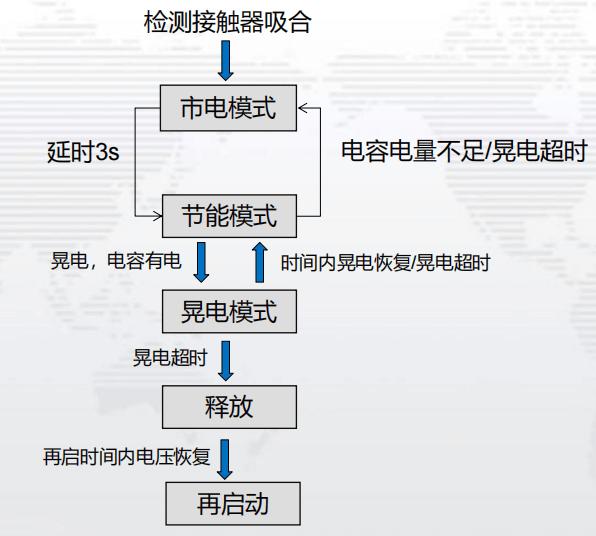

動作邏輯

2、晃電治理-變頻器常見治理方案

一般變頻器都有過壓、失壓和瞬間停電的保護功能。變頻器的逆變器件為IGBT，在失壓或停電后，將允許變頻器繼續工作一個短時間TD，若失壓或停電時間TOTD過長，變頻器自我保護停止運行。

● UPS供電

● 變頻器自啟動

● 直流支撐技術

● 控制電路失壓再起動

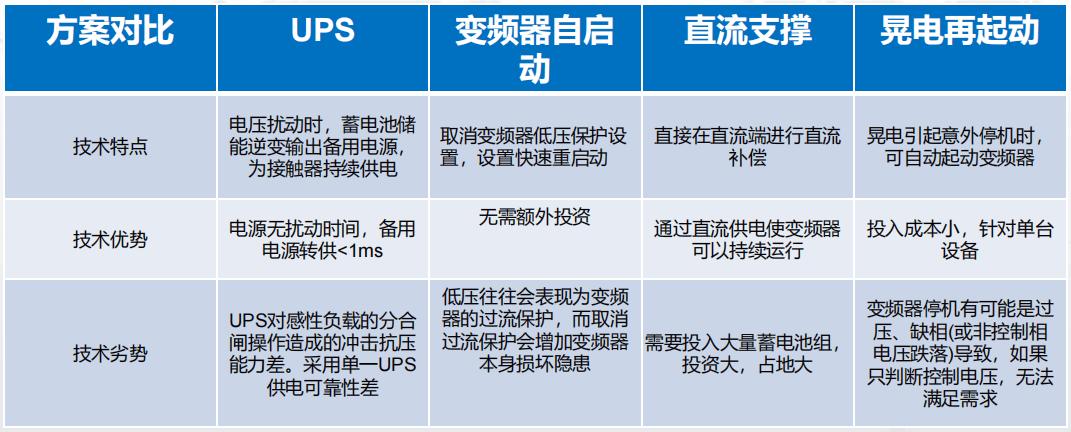

方案對比

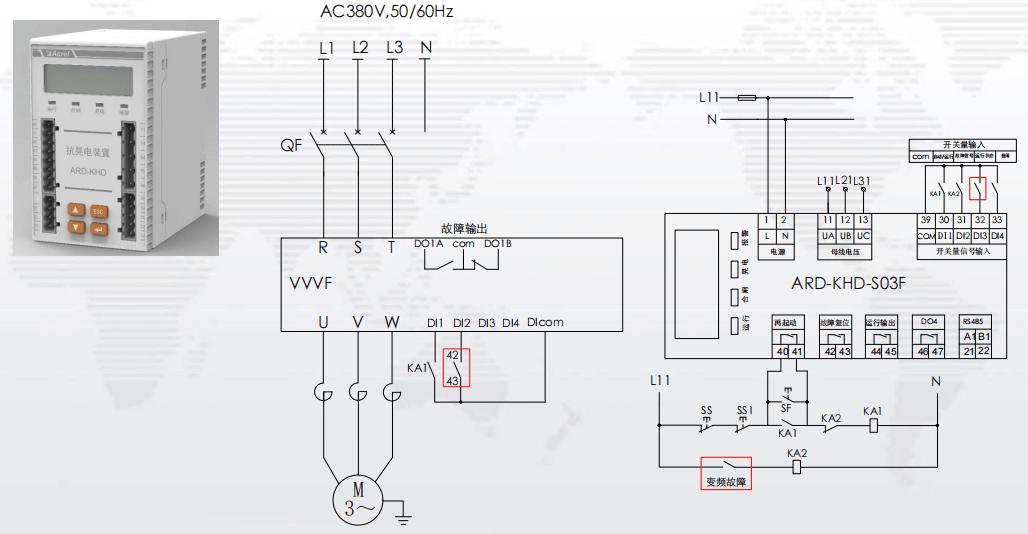

軟啟動器在工業現場多用于45kW以上的大功率電機，具備軟啟動、軟停車和各類保護功能。其作用是實現在整個啟動過程無沖擊而平滑的起動電機，防止起動階段出現大電流，保障大功率電機的正常起停和使用壽命相比變頻器，軟啟動器本質上是一個調壓器，無法調頻調速，變頻器幾乎具備軟起動器的所有功能，因此適用于變頻器晃電再啟動的ARD-KHD-S03F同樣適用于軟啟動器的晃電再啟動。
