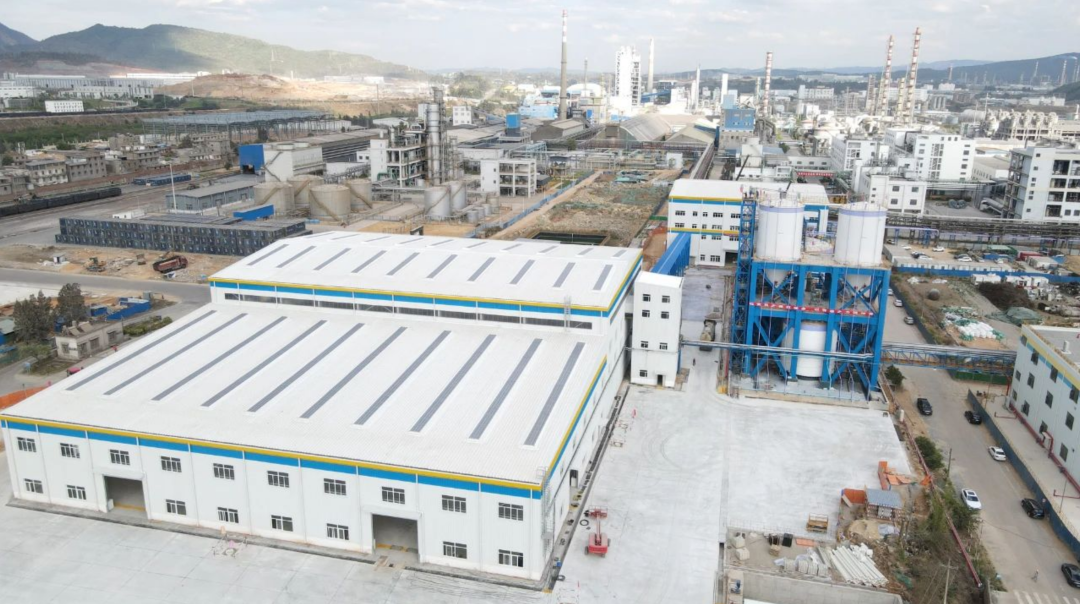

云南天安化工有限公司（簡稱"天安化工"）是云天化集團旗下子公司，公司位于云南省昆明市安寧市草鋪街道，其新建的500萬噸/年磷石膏無害化處理項目，占地約71畝，旨在通過磷石膏源頭無害化處理技術，對3套磷酸設備產生的磷石膏進行無害化處理。

云天化集團是以肥料、玻纖及復合材料、化工新材料為主業的國有綜合產業集團，集團位列中國企業500強榜單第270位。

為保障磷石膏無害化處理系統的配用電需求，項目新建一座35kV/6kV/0.4kV變配電站，按照高標準、可視化、易運維的原則打造智能化變配電系統。

【圖片來源于中國化學二化建公眾號】

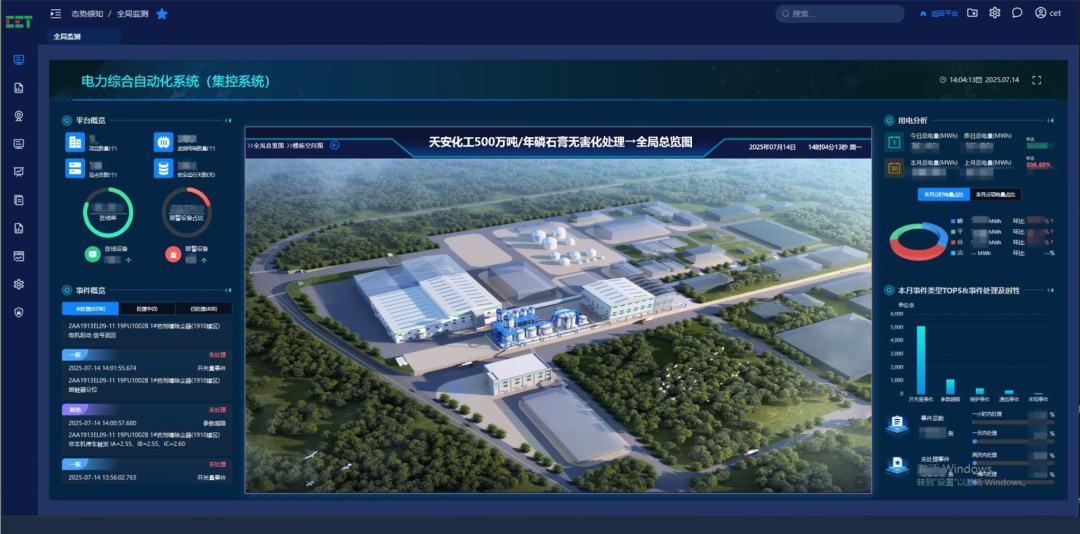

為賦能云南天安化工智能化變配電站系統建設，CET中電技術為其提供了CET智能化變配電系統解決方案，方案集成變電站綜自監控、電力運維、智能五防、視頻監控、一鍵順控、絕緣在線監測等多個系統，并采用CET中電技術自主研發的保護測控及安全自動裝置、智能型電動機保護裝置、電能質量監測裝置、智能網關等多類智能終端，實現保護、控制、監測、信息采集等多種功能。

同時，該方案在常規電力綜合自動化系統的基礎上，深入融合“一鍵順控”與“無人值操”技術，集配電房電力與動環監控、安全預警、故障定位與智能研判、重點設備專項分析、運維工單與閉環、智能巡檢聯動、電能質量分析等功能于一體，全面賦能變配電站智能化建設。

實 施 方 案

“一鍵順控”+“無人值操”，賦能智能高效運維

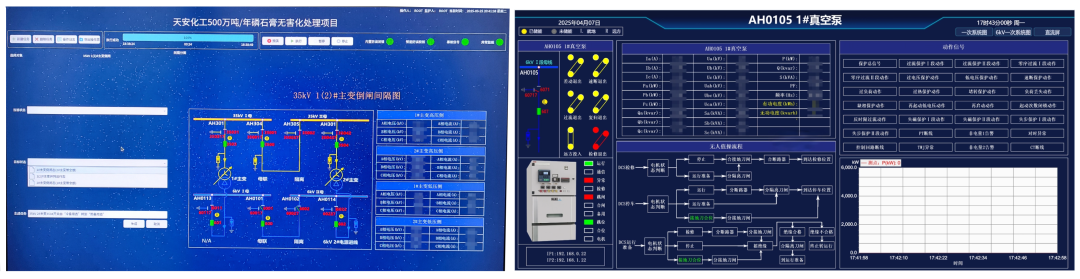

該項目采用“一鍵順控”技術，符合電網標準功能要求，通過綜自系統操作界面，實現對現場35kV和6kV高壓柜中斷路器、隔離刀閘、接地刀閘等設備的順序控制，由CET保護測控及安全自動裝置完成設備控制與信號監視，該功能在保障安全可靠的前提下，顯著提升操作效率和系統智能化水平。

該項目充分考慮變電站綜自系統與工業自動控制系統的電氣連接關系，結合工藝末端負荷控制需求，創新提出“無人值操”概念，通過充分發揮CET保護測控及安全自動裝置的信號采集、出口控制及邏輯可編程功能，靈活響應DCS控制需求，實現電機供電系統多種運行狀態的一鍵切換，大幅減少現場操作工作量，提升系統自動化與智能化水平。

全方位守護，保障用電安全

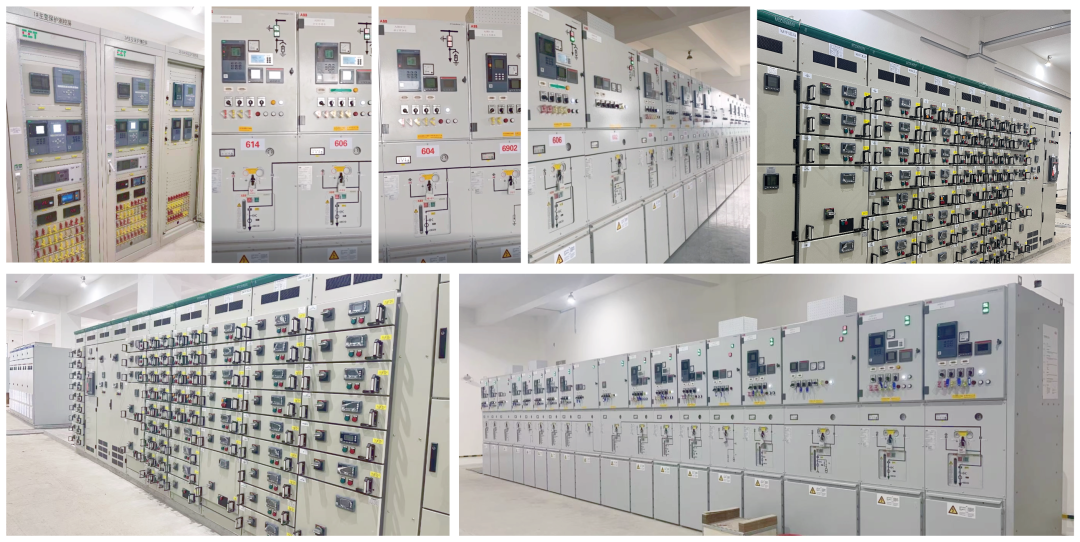

保護測控裝置是智能變配電站間隔層的核心設備，用于實現對各類電氣設備的測量、保護、監控與控制。CET中電技術為該項目部署自主研發的PMC-951系列保護測控裝置、PMC-9700測控裝置、iRelay 60-L備用電源自動投入裝置、PMC-887-N差動保護裝置等。

產品按照國標、電網標準等規范設計，實現對各電氣一次設備的測量、保護、監視與控制等功能，同時為“一鍵順控”和“無人值操”提供末端設備功能支持。

電能質量精準監測，洞察供用電異常原因

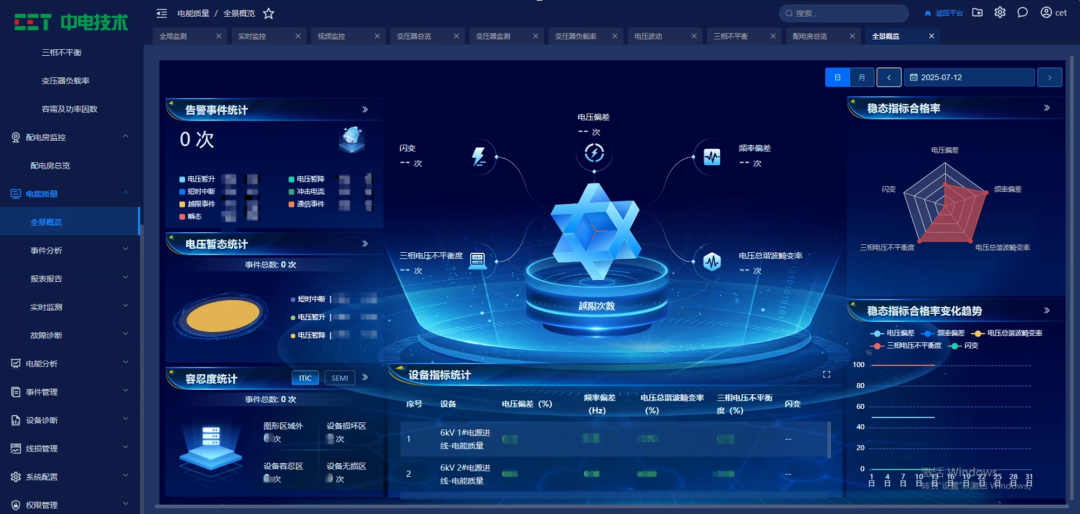

通過部署iMeter系列電能質量在線監測裝置，并結合電能質量監測分析功能模塊，實現對該變電站電能質量數據的全量采集與深度分析。

系統可準確識別供用電異常事件（如諧波超標、電壓暫降等）發生的原因和源頭，幫助用戶快速完成問題分析、故障定位與處理，助力安全穩定高效生產。

變壓器監測分析，保障設備穩定運行

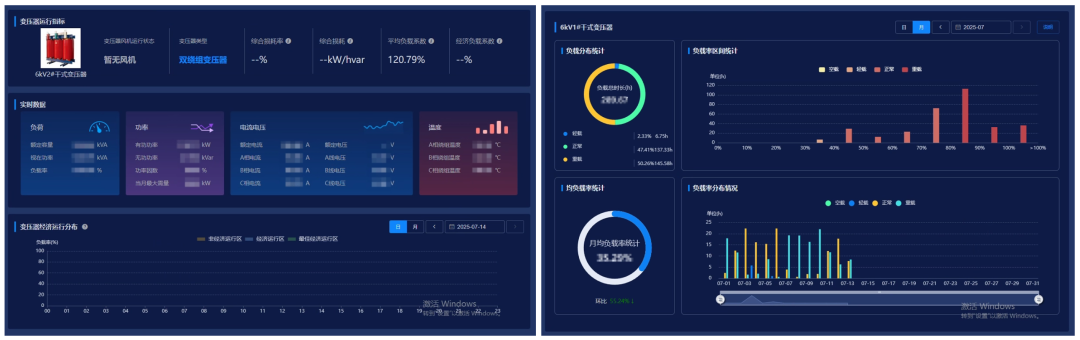

通過建設變壓器在線監測系統對6kV電力變壓器、35kV/6.3kV油浸式變壓器進行監測，實現對變壓器的電壓波動、線圈溫度、三相不平衡、變壓器負載率、容需及功率因素等信息的監測與分析，確保變壓器始終處于最佳運行狀態，減少故障發生，提高供電可靠性。

多維度監測與智能預警，精準防控風險

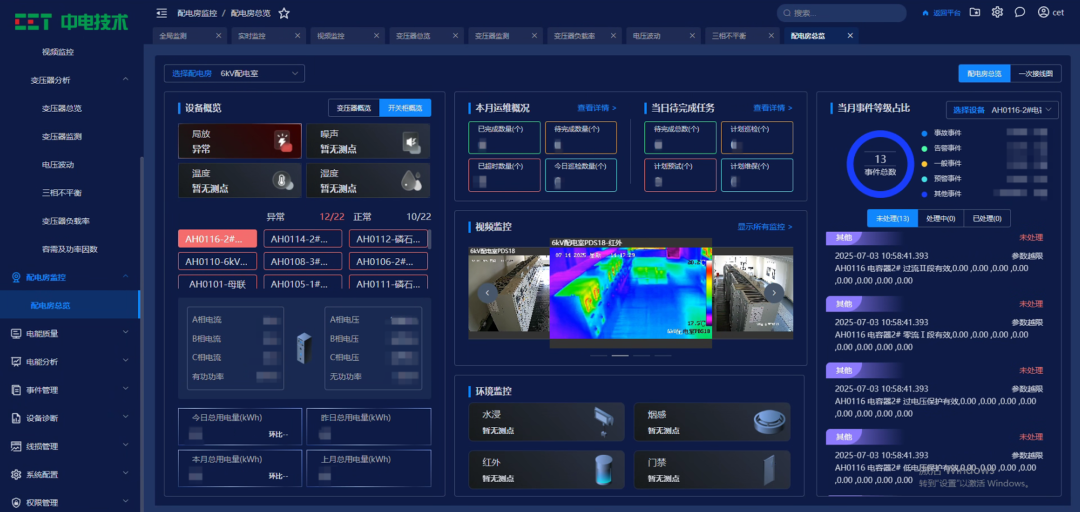

· 通過整合變電站內視頻、紅外、局放、溫度等監測設備信息，實時分析變電站環境、設備運行狀態、負載等重要指標。

· 項目采用“視頻巡檢+電力監控”方式，配置視頻（熱成像）監控，實現視頻數據與電力數據雙向聯動，及時進行異常預警，避免故障發生。

......

數智化技術與能源電力領域的融合正加快推進新型電力系統的構建，推動我國能源向綠色低碳轉型。該項目投產后將顯著提升當?shù)亓资嗑C合利用率，為云南省磷化工行業綠色轉型樹立標桿，助力長江上游生態安全屏障建設。
