一、案例背景
在長三角某知名新能源鋰電池設備制造廠，數十臺服役超過10年的三菱A系列PLC（如A2USHCPU-S1）仍是產線控制核心。這些PLC穩定可靠，但僅配備傳統的RS422編程口（俗稱圓口）。隨著工業4.0推進，企業丞需實現：

實時數據采集：上位機（SCADA系統）需毫秒級獲取設備狀態、工藝參數

人機交互升級：部署新款以太網觸摸屏（如威綸通cMT系列）實現可視化操作

系統集成需求：與MES系統打通，實現生產指令下發與質量追溯

二、行業痛點

速度龜速：傳統RS422串口通訊速率最高115.2Kbps，上傳1KB數據需近百毫秒，無法滿足實時監控

連接受限：串口本質是點對點通訊，無法同時連接上位機與觸摸屏，需頻繁切換線路

布線復雜：長距離通訊需額外轉換器，易受干擾，故障排查困難

信息孤島：老舊設備難以接入工業以太網，成為智能工廠數據鏈條的“斷點”

三、解決方案

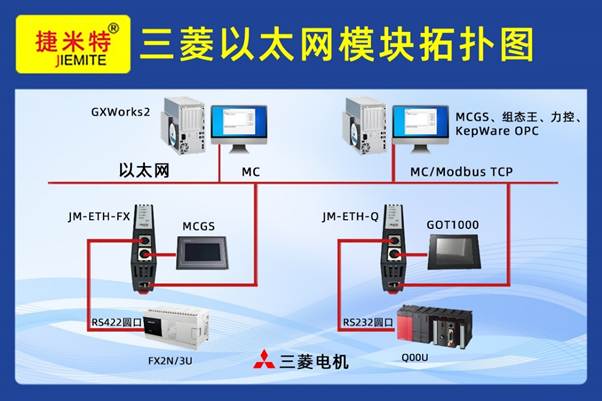

該企業引入捷米特JM-ETH-A 串口轉以太網通訊模塊，將其直接連接到三菱A系列PLC的編程口（RS422），瞬間將老設備升級為以太網節點。

產品核心功能解析（捷米特 JM-ETH-A）：

原生兼容三菱A系：專為三菱A/QnA系列PLC編程口設計，無需修改PLC程序或硬件。

高速以太網接入：將RS422信號轉換為10/100Mbps以太網，通訊速度提升數百倍。

多設備并發訪問：核心價值！模塊支持TCP Server模式，允許多個客戶端（如1臺上位機 + 1臺觸摸屏）同時連接PLC，互不干擾。

協議無縫轉換：透明傳輸三菱MC協議（3E/4E幀），上位機可通過標準Socket API或?qū)Ｓ脦?kù)（如MX Component）訪問；觸摸屏選擇“三菱A系列以太網”驅動即可。

工業級可靠性：寬溫設計（-25°C ~ 75°C），DIN導軌安裝，支持看門狗防死機。

便捷配置：通過網頁瀏覽器設置IP地址、端口號、協議參數，無需專用軟件。

四、實施過程詳解：

硬件連接：

關閉PLC電源，將JM-ETH-A模塊通過專用電纜（如捷米特配套SC-09轉接電纜）牢固連接到三菱A系列PLC的編程口

使用標準網線將JM-ETH-A接入工廠局域網交換機。

為上位機（工控機）、HMI觸摸屏配置同網段IP地址。

模塊參數配置：

用電腦瀏覽器訪問JM-ETH-A的默認IP（如192.168.1.100），登錄配置頁面。

設置模塊為TCP Server模式，端口號設為常用值（如 5002）。

配置與三菱PLC匹配的通訊參數（波特率、數據位、校驗等，通常為9600bps, 7位數據, 偶校驗, 1停止位）。

保存重啟模塊。

上位機（SCADA）配置：

在組態軟件（如KingSCADA、iFix）中，安裝或配置支持三菱以太網通訊的驅動

添加新設備，選擇“Mitsubishi A Series Ethernet (MC Protocol)”。

輸入JM-ETH-A模塊的IP地址和端口號（192.168.1.100:5002）。

建立變量標簽，映射PLC內部寄存器（如D100, M200）。

觸摸屏（HMI）配置：

在HMI工程軟件（如威綸通EasyBuilder Pro）中，新建設備

選擇PLC型號為“Mitsubishi A Series (Ethernet)” 或 “MC Protocol (TCP)”。

同樣填入JM-ETH-A的IP和端口（192.168.1.100:5002）。

編輯畫面，關聯PLC數據點，實現狀態顯示、參數設置、啟停控制。

聯調測試：

確認上位機能實時刷新PLC數據，歷史趨勢記錄正常。

測試觸摸屏操作PLC（如啟動設備、修改參數）響應迅速。

驗證上位機和觸摸屏可同時操作、監控同一臺PLC，無沖突。

五、應用行業推薦

新能源設備制造（鋰電/光伏）：對生產節拍、工藝參數實時性要求極高，JM-ETH-A助力老舊控制設備融入智能產線。

高端食品包裝機械：需同時連接SCADA（遠程監控）與本地HMI（操作員交互），模塊滿足多終端并發需求。

汽車零部件自動化產線：大量遺留三菱A系PLC，通過以太網轉換器低成本實現設備聯網與數據采集。

智能物流倉儲（AGV/立庫）：需將分散的老PLC控制器數據匯聚到中央調度系統，以太網橋接器是理想選擇。

六、實施效果：

通訊速度飛躍：數據采集周期從秒級降至毫秒級（<10ms），滿足實時監控與閉環控制。

雙通道并行：上位機進行大數據量采集分析的同時，操作員可在觸摸屏上流暢進行本地操作，效率倍增。

布線簡化成本降：淘汰串口長距離布線，利用現有工廠以太網，節省布線及維護成本超30%。

數據價值釋放：PLC數據實時上傳MES，設備OEE（綜合效率）提升15%，故障停機時間減少20%。

投資保護：無需淘汰可靠的老舊PLC硬件，節省大量設備更新費用

七、總結
在工業4.0與智能制造浪潮下，捷米特JM-ETH-A這類串口轉以太網轉換器（或稱為以太網橋接器），為廣泛存在的三菱A系列等老舊PLC提供了經濟高效的網絡化升級路徑。它不僅解決了多設備并發訪問的核心痛點，更以工業級的可靠性和易用性，成為打通信息孤島、激活傳統設備數據價值的利器，尤其適合在追求高效、智能的新能源、高端制造等前沿行業快速部署，助力企業以最小投入擁抱智能制造未來。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
