TPS6205x 器件是一系列高效同步降壓型 DC-DC 轉換器非常適合由 1 節或 2 節鋰離子電池供電的系統，或由 3 至 5 節鎳鎘、鎳氫或堿性電池。

TPS6205x 器件是同步脈寬調制 （PWM） 轉換器，具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。同步整流提高效率 并減少外部元件數量。為了在較寬的負載電流范圍內實現最高效率， 轉換器在輕負載電流下進入省電脈沖調頻（PFM）模式。 工作頻率通常為 850 kHz，允許使用較小的電感和電容器值。 該器件可以與 600 kHz 至 1.2 MHz 范圍內的外部時鐘信號同步。為 低噪聲工作，轉換器可以在PWM模式下編程為強制固定頻率。在 關斷模式時，電流消耗降低到2 μA以下。TPS6205x 器件是 采用 10 引腳 （DGS） 微型外形封裝 （MSOP），可在自由空氣中工作 溫度范圍為 –40°C 至 85°C。
*附件：tps62054.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 12μA靜態電流（典型值）
• 2.7V至10V工作輸入電壓范圍
• 可調輸出電壓范圍：0.7 V 至 6 V~~
• 提供 1.5 V、1.8 V 和 3.3 V 的
  固定輸出電壓選項
• 可與外部時鐘同步：高達 1.2 MHz
• 在省電模式下，在寬負載電流范圍內
  實現高效率
• 100% 最大占空比，壓差最低
• 強制固定
  頻率PWM工作模式下的低噪聲工作
• 內部軟啟動
• 過熱和過流保護
• 采用10引腳超小型
  封裝MSOP
  參數

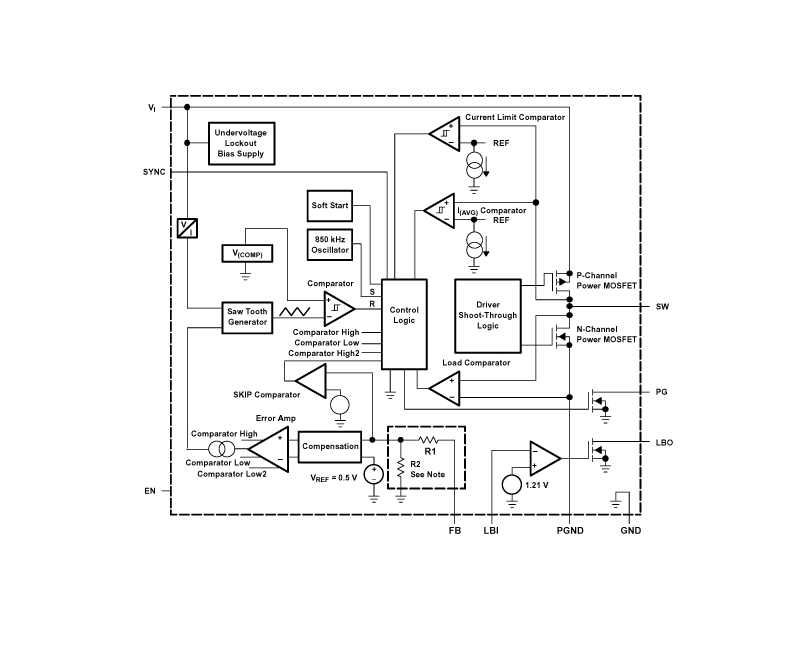

  方框圖

?1. 產品概述?
TPS6205x是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，適用于1-2節鋰離子電池或3-5節鎳鎘/鎳氫/堿性電池供電系統。關鍵特性包括：

• ?高效率?：最高達95%，支持輕載PFM（脈沖頻率調制）模式。
• ?寬輸入范圍?：2.7V至10V，輸出可調（0.7V至6V）或固定（1.5V/1.8V/3.3V）。
• ?低靜態電流?：典型值12μA，關機電流<2μA。
• ?高頻操作?：850kHz開關頻率，支持外部同步（600kHz-1.2MHz）。
• ?封裝?：10引腳MSOP（DGS），工作溫度-40°C至85°C。

?2. 核心功能?

• ?同步整流?：集成N/P溝道MOSFET，減少外部元件。
• ?工作模式?：
  • ?PWM模式?（強制固定頻率）：低噪聲，適合重載。
  • ?PFM模式?（輕載）：提升效率。
• ?保護機制?：過溫、過流保護，100%占空比低壓差模式。
• ?附加功能?：
  • ?低電量檢測?（LBI/LBO）：標準/增強版（TPS62051）。
  • ?電源就緒信號?（PG）：開漏輸出，指示輸出電壓狀態。

?3. 典型應用?

• ?移動設備?：手機、PDA、數碼相機。
• ?低功耗DSP供電?：如便攜式設備。
• ?典型電路?：
  • 輸入電容≥10μF，輸出電容≥22μF（建議低ESR陶瓷電容）。
  • 電感≥10μH（如TDK SLF7032T系列）。

?4. 設計要點?

• ?反饋網絡?：可調版本需外部分壓電阻（如R1=820kΩ，R2=91kΩ，輸出5V）。
• ?布局建議?：
  • 輸入電容靠近VIN引腳，反饋?zhàn)呔€盡量短。
  • 功率地（PGND）與信號地（GND）單點連接。

?5. 性能曲線?

• 效率曲線顯示：
  • 輕載時PFM模式效率顯著提升（如3.3V輸出時>90%）。
  • 重載下PWM模式效率穩定（如5V/800mA時約85%）。

?6. 型號差異?

?7. 文檔支持?

• 包含完整引腳定義、電氣特性、熱參數及典型應用原理圖。
• 提供布局示例（如Figure 24）和物料清單（BOM）參考。

該系列器件通過高集成度和靈活配置，適用于空間受限且需高效電源管理的場景。
