LM2734穩壓器是一款單片、高頻、PWM降壓DC/DC轉換器，采用6引腳薄型SOT封裝。該器件提供所有有源功能，可在盡可能小的 PCB 面積內提供本地 DC/DC 轉換、快速瞬態響應和精確調節。

LM2734穩壓器只需最少的外部元件，并通過WEBENCH提供在線設計支持，易于使用。使用最先進的 0.5 μm BiCMOS 技術，通過內部 300 mΩ NMOS 開關驅動 1 A 負載，從而實現最佳功率密度。世界一流的控制電路允許低至 13 ns 的導通時間，從而在整個 3V 至 20V 輸入工作范圍內支持超高頻轉換，最低輸出電壓為 0.8 V。開關頻率內部設置為 550 kHz （LM2734Y） 或 1.6 MHz （LM2734X），允許使用極小的表面貼裝電感器和片式電容器。盡管工作頻率非常高，但很容易實現高達 90% 的效率。包括外部關斷功能，具有 30 nA 的超低待機電流。
*附件：lm2734.pdf

LM2734穩壓器使用電流模式控制和內部補償，在廣泛的工作條件下提供高性能調節。其他功能包括用于降低浪涌電流的內部軟啟動電路、逐脈沖電流限制、熱關斷和輸出過壓保護。

特性

• 薄型 SOT-6 封裝
• 3V 至 20V 輸入電壓范圍
• 0.8V 至 18V 輸出電壓范圍
• 1-A 輸出電流
• 550kHz （LM2734Y） 和 1.6MHz （LM2734X） 開關頻率
• 300mΩ NMOS 開關
• 30nA 關斷電流
• 0.8V、2%內部基準電壓源
• 內部軟啟動
• 電流模式，PWM作
• 熱關斷

參數

方框圖

?1. 產品概述?
LM2734是德州儀器（TI）推出的單片高頻PWM降壓型DC/DC轉換器，采用6引腳Thin SOT封裝，主要特點包括：

• ?輸入電壓范圍?：3V至20V
• ?輸出電壓范圍?：0.8V至18V
• ?輸出電流?：1A
• ?開關頻率?：550kHz（LM2734Y）或1.6MHz（LM2734X）
• ?集成功能?：內部軟啟動、電流模式控制、熱關斷保護

?2. 關鍵特性?

• ?高效設計?：效率高達90%，支持小尺寸電感和電容。
• ?低功耗?：待機電流僅30nA，適合電池供電設備。
• ?保護機制?：過壓保護、欠壓鎖定（UVLO）、逐周期電流限制。

?3. 典型應用?

• 本地負載點穩壓（POL）
• 硬盤驅動器核心電源
• USB供電設備、筆記本計算機
• DSL調制解調器

?4. 設計要點?

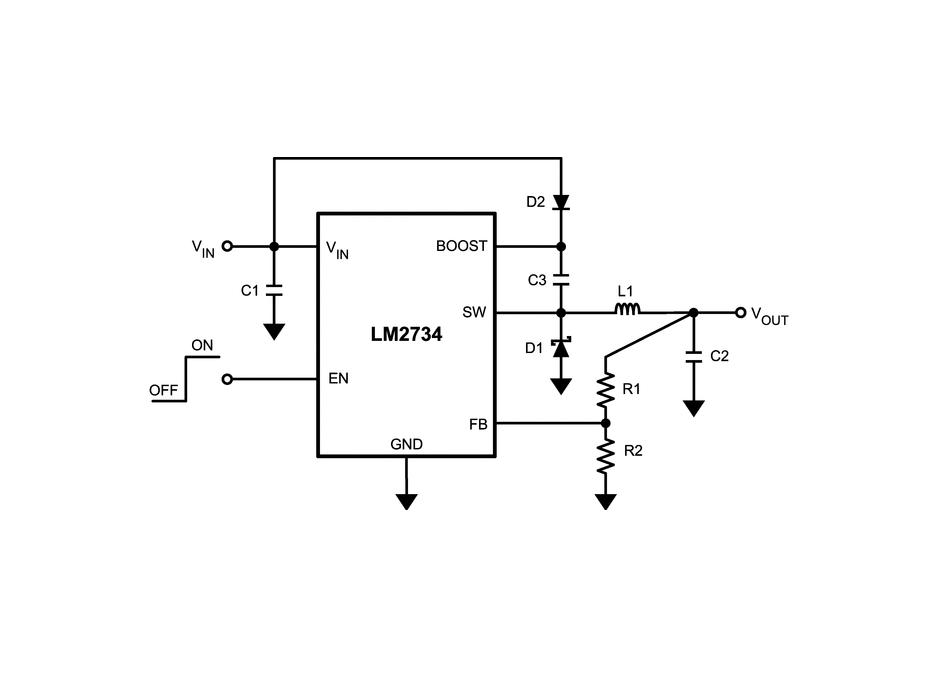

• ? 升壓電路（VBOOST） ?：需通過外部電容和二極管生成，確保柵極驅動電壓（VBOOST - VSW）在1.6V至5.5V之間。
• ?布局建議?：
  • 輸入/輸出電容接地需緊密耦合。
  • 反饋引腳（FB）走線應短以減少噪聲干擾。
• ?元件選型?：推薦使用低ESR陶瓷電容和肖特基二極管以優化效率。

?5. 封裝與訂購信息?

• ?封裝類型?：SOT-23-THIN（6引腳）
• ?工作溫度?：-40°C至125°C
• ?環保認證?：符合RoHS標準

?6. 文檔支持?

• 提供WEBENCH?在線設計工具，支持定制化電路設計。
• 詳細規格書包含電氣特性、熱性能參數及典型應用電路圖。

?附件說明?
當前文檔為L(zhǎng)M2734數據手冊（SNVS288K版本），涵蓋功能描述、設計指南及機械封裝信息。
