LM2592HV系列穩壓器是單片集成電路，可提供所有 降壓（降壓）開關穩壓器的有源功能，能夠驅動 2A 負載 出色的線路和負載調節。這些器件提供 3.3 V 的固定輸出電壓， 5 V，以及可調輸出版本。

該系列開關穩壓器與LM2593HV類似，但沒有一些 后者的監督和控制功能。
*附件：lm2592hv.pdf

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償、改進的線路和負載規格，以及 固定頻率振蕩器。

該LM2592HV工作在 150 kHz 的開關頻率下，因此允許更小的尺寸 濾波組件比低頻開關穩壓器所需的組件。適用于 標準 5 引腳封裝，具有多種不同的引線彎曲選項和 5 引腳表面貼裝 包。

特性包括在所有輸入電壓條件下輸出電壓容差±4% 和輸出負載條件，振蕩器頻率為±15%。包括外部關斷， 具有典型 90 μA 待機電流。自我保護功能包括兩級電流 輸出開關限制和過溫關斷，可在故障時提供全面保護 條件。

特性

• 3.3V、5V和可調輸出版本
• 可調版本輸出電壓范圍：1.2 V
  至 57 V ±4% 最大在線路和負載
  條件下
• 2A 輸出負載電流
• 采用 5 引腳封裝
• 輸入電壓范圍高達 60V
• 150kHz 固定頻率內部振蕩器
• 開和關控制
• 低功耗待機模式，IQ典型值為 90 μA
• 高效率
• 熱關斷和限流保護

參數

方框圖

?1. 產品概述?
LM2592HV是德州儀器(TI)推出的SIMPLE SWITCHER?系列高壓降壓型DC-DC轉換器，具有以下核心特性：

• ?輸入電壓范圍?：4.5V至60V
• ?輸出能力?：2A連續負載電流，提供3.3V、5V固定輸出及1.2V~57V可調輸出版本
• ?效率?：典型值76%（3.3V版）、81%（5V版）
• ?開關頻率?：固定150kHz，支持小型化濾波元件設計

?2. 關鍵特性?

• ?高集成度?：內置頻率補償、熱關斷及電流限制保護
• ?低功耗?：待機模式靜態電流僅90μA（典型值）
• ?封裝選項?：5引腳TO-220（NDH）和表面貼裝DDPAK/TO-263（KTT）
• ?容差?：全工況下輸出電壓精度±4%，振蕩器頻率容差±15%

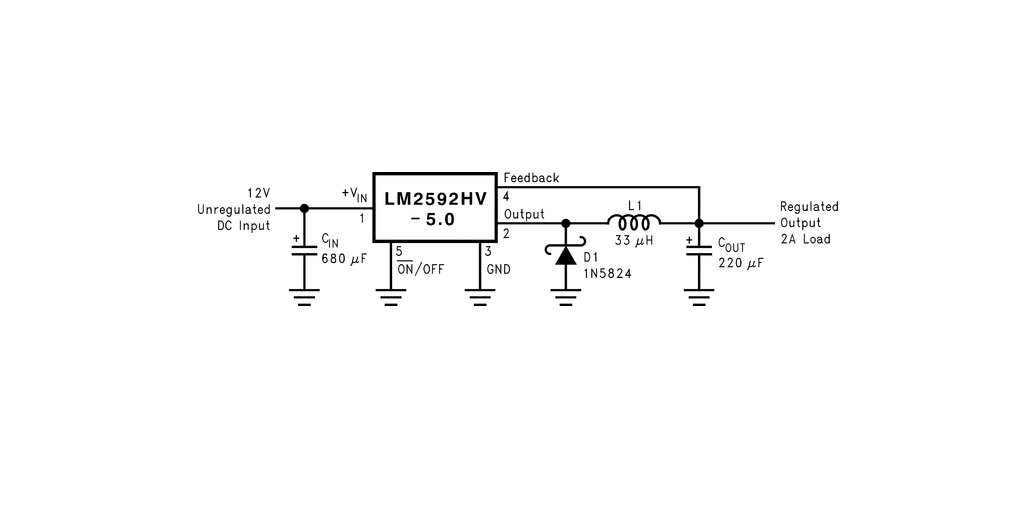

?3. 典型應用?

• 高效降壓（Buck）穩壓器
• 線性穩壓器的預調節器
• 正負電壓轉換器（需配合外部電路）

?4. 設計要點?

• ?輸入/輸出電容?：需選擇低ESR電解電容，靠近芯片布局
• ?續流二極管?：推薦3A/60V肖特基二極管（如31DQ06）
• ?電感選擇?：需根據負載電流、輸入電壓計算能量處理能力（詳見圖28-30曲線）
• ?布局要求?：縮短功率路徑走線，避免開環電感磁場干擾反饋回路

?5. 保護功能?

• ?兩級電流限制?：峰值限制3A（典型值）
• ?熱關斷?：結溫超過150°C時自動保護
• ?反饋引腳保護?：輸入電壓>40V時需添加肖特基鉗位二極管

?6. 文檔結構?
數據手冊包含：

• 電氣特性表（絕對最大額定值、ESD等級等）
• 典型應用電路圖（固定/可調輸出、負壓生成方案）
• 熱設計指南（TO-220需散熱器，DDPAK依賴PCB銅箔散熱）
• 封裝機械參數（尺寸、焊盤布局）

?附加說明?

• 版本歷史：最新修訂版E（2016年5月）新增布局、熱設計等章節
• 設計資源：參考AN-1157（正負轉換器設計）、AN-1197（電感選型指南）

該文檔為工程師提供從選型到布板的完整設計指導，適用于工業、汽車等高輸入電壓場景。
