LM2593HV系列穩壓器是單片集成電路，可提供所有 降壓（降壓）開關穩壓器的有源功能，能夠驅動 2A 負載 出色的線路和負載調節。這些器件提供 3.3V 的固定輸出電壓， 5V 和可調輸出版本。

該系列開關穩壓器與LM2592HV類似，但附加了 監督和性能功能。
*附件：lm2593hv.pdf

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償、改進的線路和負載規格、固定頻率 振蕩器、關斷/軟啟動、輸出錯誤標志和標志延遲。

該LM2593HV工作在 150 kHz 的開關頻率下，因此允許更小的尺寸 濾波組件比低頻開關穩壓器所需的組件。適用于 標準 7 引腳 TO-220 封裝，具有多種不同的引線彎曲選項，以及 7 引腳 TO-263 表面貼裝封裝。

其他特性包括在所有條件下規定的輸出電壓容差為 ±4% 輸入電壓和輸出負載條件，以及振蕩器頻率的 ±15%。外部 包括關斷功能，典型值為90 μA待機電流。自我保護功能包括 輸出開關的兩級電流限制和完整的過溫關斷 故障條件下的保護。

特性

• 3.3V、5V和可調輸出版本
• 可調版本輸出電壓范圍：1.2 V
  至 57 V ±4% 最大在線路和負載
  條件下
• 確保 2A 輸出負載電流
• 采用 7 引腳 TO-220 和 TO-263（表面
  貼裝）封裝
• 輸入電壓范圍高達 60 V
• 150kHz 固定頻率內部振蕩器
• 關斷和軟啟動
• 超出調節錯誤標志
• 錯誤標志延遲
• 低功耗待機模式：I Q ，典型值為 90 μA
• 高效率
• 熱關斷和限流保護

參數

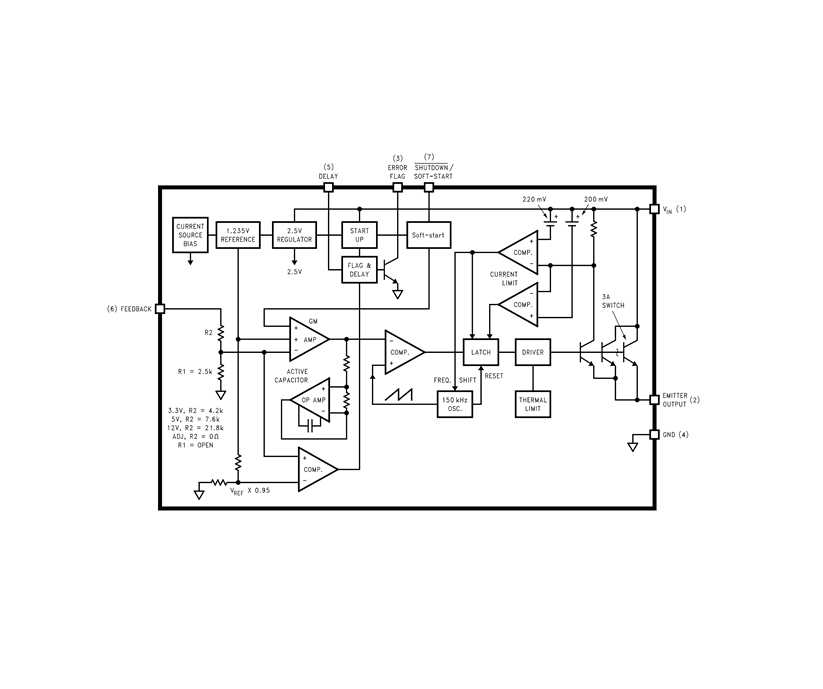

方框圖

?1. 產品概述?
LM2593HV是德州儀器（TI）推出的SIMPLE SWITCHER?系列非同步降壓型DC-DC轉換器，具有以下核心特性：

• ?輸入電壓范圍?：4.5V至60V，適用于高壓應用。
• ?輸出能力?：提供3.3V、5V固定電壓及1.2V~57V可調電壓版本，最大負載電流2A。
• ?效率?：典型效率達76%（3.3V版本）和81%（5V版本）。
• ?封裝?：支持7引腳TO-220和TO-263（表面貼裝）封裝。

?2. 關鍵特性?

• ?頻率與保護?：150kHz固定開關頻率，集成熱關斷和電流限制保護。
• ?低功耗模式?：待機電流僅90μA（典型值），支持軟啟動和外部關斷控制。
• ?附加功能?：輸出錯誤標志（Flag引腳）和可編程延遲啟動（Delay引腳）。

?3. 應用場景?

• 高效降壓（Buck）穩壓器
• 線性穩壓器的預調節器
• 正負電壓轉換器（需配合外部電路）

?4. 設計要點?

• ?電感選擇?：需根據輸入電壓、負載電流及能量處理能力（如VIN>40V時需考慮電流極限4A）選擇電感值（如68μH/1A或47μH/2A）。
• ?電容要求?：輸入/輸出電容需低ESR，推薦鋁電解或固態鉭電容。
• ?布局建議?：縮短高頻電流路徑，避免電感磁場干擾反饋線路。

?5. 典型電路?

• ?固定輸出?：需配置輸入電容、輸出電容、肖特基二極管及電感（如33μH）。
• ?可調輸出?：通過電阻分壓網絡設置電壓，建議添加前饋電容（CFF）提升穩定性。

?6. 熱管理?

• TO-263封裝依賴PCB銅箔散熱，建議最小0.4平方英寸（2oz銅厚）。
• TO-220封裝需外接散熱器，尤其在高輸入電壓或滿載條件下。

?7. 文檔支持?

• 包含詳細電氣特性表、典型應用曲線（如效率、紋波波形）及布局示例圖。
• 提供相關設計指南（如AN-1197電感選擇手冊）。
