LM2677 系列穩壓器是單片集成電路，可提供所有 能夠驅動高達 5A 負載的降壓 （降壓） 開關穩壓器的有源功能 具有優異的線路和負載調節特性。獲得高效率（>90%） 通過使用低導通電阻 DMOS 電源開關。該系列由固定輸出組成 電壓為3.3V、5V和12V，輸出版本可調。
*附件：lm2677.pdf

SIMPLE SWITCHER 概念提供 使用最少數量的外部組件進行完整設計。開關時鐘頻率 可由內部固定頻率振蕩器提供 （260 kHz） 或來自 280 kHz 至 400 kHz 范圍內的外部提供的時鐘，其中 允許使用物理尺寸較小的組件。用于 LM2677 可從多家制造商處獲得，以大大簡化設計過程。這 外部同步時鐘提供對輸出紋波頻率的直接和精確控制，用于 一致的濾波或頻譜定位。^?^

LM2677 系列還具有內置熱關斷、限流和開/關功能 控制輸入，可將穩壓器電源降至低電平 50μA 靜態電流待機狀態。輸出電壓保證為±2% 寬容。

特性

• 效率高達 92%
• 使用現成
  的外部元件進行簡單易用的設計
• 100mΩ DMOS輸出開關
• 3.3V、5V和12V固定輸出和可調
  （1.2V至37V）版本
• 關斷時待機電流為50μA
• 在全線
  路和負載條件下，最大輸出容差為 ±2%
• 寬輸入電壓范圍：8 V 至 40 V
• 外部同步時鐘功能（280 kHz 至
  400 kHz）
• 260kHz 固定頻率內部振蕩器
• –40°C 至 125°C 工作結溫
  范圍
  參數

  方框圖


?1. 產品概述?
LM2677是德州儀器（TI）推出的SIMPLE SWITCHER?系列高效降壓穩壓器，具有以下核心特性：

• ?高效率?：最高達92%（12V版本）
• ?輸出能力?：5A負載電流，±2%輸出電壓精度
• ?輸入范圍?：8V至40V寬電壓輸入
• ?版本類型?：提供3.3V/5V/12V固定輸出及1.2V-37V可調輸出版本
• ?封裝選項?：TO-263（7引腳）、TO-220（7引腳）、VSON（14引腳）

?2. 關鍵特性?

• ?低功耗?：待機電流僅50μA（關閉狀態下）
• ?同步功能?：支持外部時鐘同步（280kHz-400kHz）
• ?保護機制?：內置熱關斷、電流限制及ON/OFF控制
• ?簡化設計?：集成100mΩ DMOS開關，僅需少量外部元件

?3. 典型應用場景?

• 高效降壓開關電源設計
• 線性穩壓器的預調節器
• 電池充電器
• 通信及無線電設備電源

?4. 設計要點?

• ?電感選擇?：需根據輸入電壓和負載電流通過諾模圖確定（如22μH/5A應用）
• ?電容配置?：
  • ?輸入電容?：需滿足1.3倍輸入電壓及RMS電流要求（如1000μF/35V）
  • ?輸出電容?：低ESR類型以減小紋波（如220μF/10V鉭電容）
• ?二極管選型?：推薦3A以上肖特基二極管（如1N5820或MBRS340）
• ?布局建議?：縮短高頻路徑，避免電感磁場干擾反饋電路

?5. 技術參數?

• ?開關頻率?：260kHz（內部振蕩器）
• ?工作溫度?：-40°C至125°C
• ?熱阻?：TO-263封裝θJA為56°C/W（典型值）

?6. 設計資源?

• 提供詳細的電感/電容選型表（含廠商型號對照）

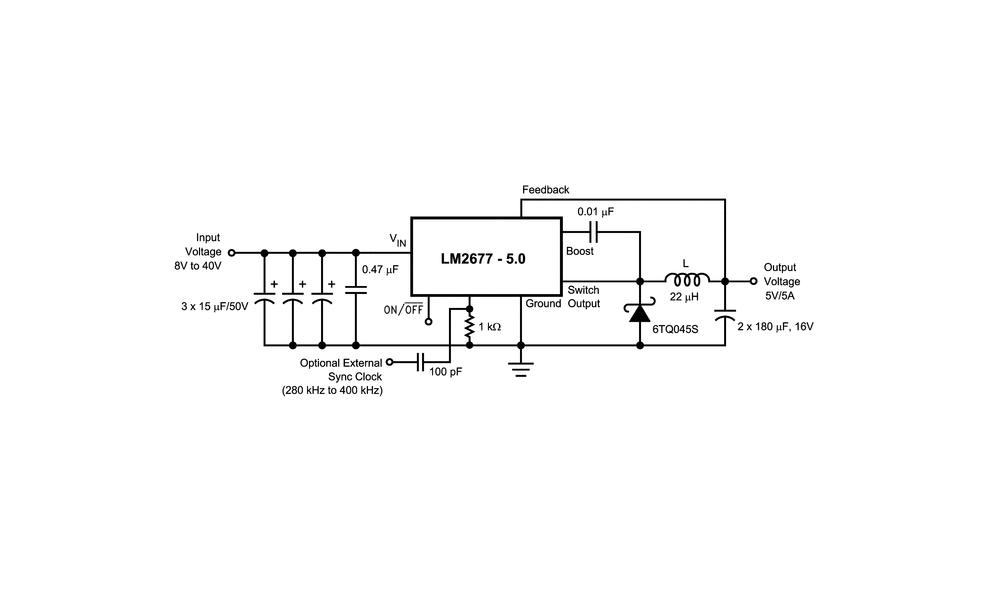

• 典型應用電路圖及PCB布局示例
• 同步時鐘、反饋電阻等外圍元件計算公式
