LM2651 開關穩壓器提供 100：1 的高效電源轉換 負載范圍（1.5 A 至 15 mA）。此功能使 LM2651 成為電池供電的理想選擇 在運行和待機模式下都需要較長電池壽命的應用。

采用同步整流，效率高達97%。在輕負載下， LM2651 進入低功耗遲滯或睡眠模式以保持 高效率。在許多應用中，在 15 mA 負載下，效率仍超過 80%。關機 引腳可用于禁用 LM2651 并將電源電流降低到小于 10 μA。
*附件：lm2651.pdf

LM2651 包含用于電流模式控制的專利電流檢測電路。這 功能消除了其他電流模式 DC-DC 所需的外部電流檢測電阻 變換 器。

LM2651 具有 300kHz 固定頻率內部振蕩器。高振蕩器 頻率允許使用極小、薄型的組件。

可編程軟啟動功能將來自輸入電源的電流浪涌限制在 啟動，并提供了一種對多個電源進行排序的簡單方法。

其他保護功能包括輸入欠壓鎖定、電流限制和 熱關斷。

特性

• 超高效率高達 97%
• 在1.5 A至1.5 mA負載
  范圍內實現高效率
• 4V至14V輸入電壓范圍
• 1.8V、2.5V、3.3V或ADJ輸出電壓
• 低 R 的內部 MOSFET 開關 DS（開） 75 mΩ 的
• 300kHz 固定頻率內部振蕩器
• 7 μA關斷電流
• 用于電流模式
  控制的專利電流檢測
• 輸入欠壓鎖定
• 可調節軟啟動
• 電流限制和熱關斷
• 16引腳TSSOP封裝

參數

方框圖

?1. 產品概述?

• 型號：LM2651 1.5A高效同步開關穩壓器
• 關鍵特性：
  • 效率高達97%，支持1.5mA至1.5A寬負載范圍
  • 輸入電壓4V-14V，固定輸出1.8V/2.5V/3.3V或可調輸出
  • 內部MOSFET開關（RDS(on)僅75mΩ）
  • 300kHz固定頻率振蕩器
  • 7μA關斷電流和熱保護功能

?2. 應用場景?

• PDA、計算機外設、電池供電設備
• 手持掃描儀及高效5V轉換系統

?3. 技術細節?

• ?核心設計?：
  • 同步整流技術實現高效率
  • 輕載時自動切換至滯回模式維持效率
  • 專利電流檢測技術省去外部檢測電阻
• ?保護機制?：
  • 輸入欠壓鎖定
  • 可調軟啟動
  • 電流限制與熱關斷

?4. 封裝與規格?

• 16引腳TSSOP封裝（5.0×4.4mm）
• 工作溫度范圍：-40℃至125℃
• 典型效率曲線顯示在3.3V輸出時可達95%

?5. 設計支持?

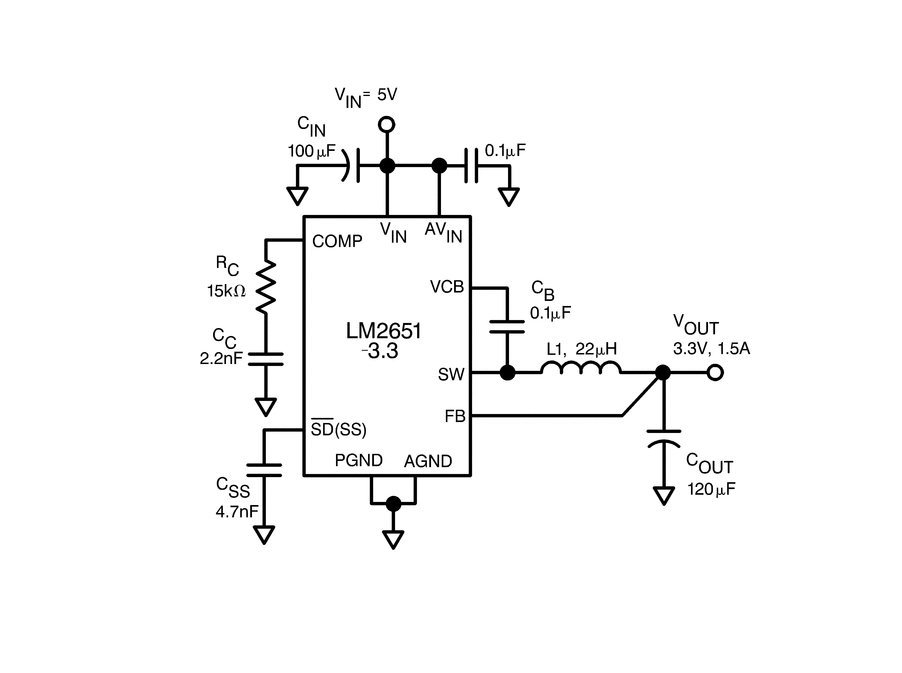

• 提供典型應用電路圖
• 詳細說明外圍元件選型：
  • 輸入/輸出電容的ESR要求
  • 電感量計算公式（基于30%紋波電流）
  • 補償網絡設計指南
• 布局建議強調減少寄生電感和噪聲干擾
