概述

在使用未集成ISP 的攝像頭模組進行系統開發時，ISP（Image Signal Processor，圖像信號處理器）調試是決定成像質量的核心環節。ISP 作為相機系統的"大腦"，負責對前端圖像傳感器輸出的原始信號進行后期處理。由于硬件物理特性的局限性以及人眼視覺感知的差異性，必須通過去卷積、校正、增強等算法流水線，使相機最終輸出的圖像在亮度、色彩、清晰度等方面達到最優效果。本文基于米爾RK3576開發板進行MIPI Camera ISP調試，為開發者提供圖像信號處理器調試指南。

ISP 調試的必要性

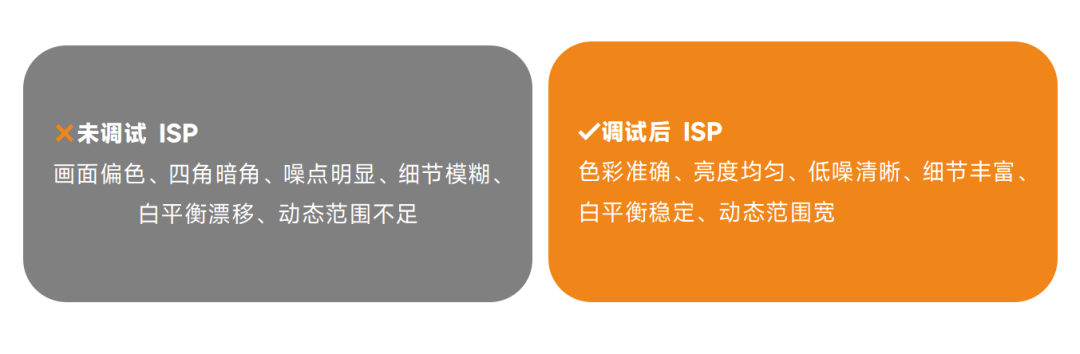

ISP 調試的根本目的在于解決傳感器、鏡頭等物理器件的缺陷，并還原符合人眼感知的真實場景。具體體現在以下三個方面：

1.彌補傳感器的物理缺陷

光譜響應差異：圖像傳感器的光譜響應曲線（QE）難以與人眼的視覺響應函數完全匹配，需通過色彩校正矩陣（CCM）進行適配。

噪點與壞點：傳感器在暗光下因半導體熱運動易產生暗電流噪聲，且可能存在固有壞點。需通過黑電平校正（BLC）、壞點校正（DPC）及降噪模塊進行處理。

2.糾正鏡頭的光學畸變

鏡頭陰影：受鏡頭光學特性影響，畫面邊緣進光量少于中心，導致四角偏暗，需通過鏡頭陰影校正進行補償。

幾何畸變：鏡頭物理形狀會導致圖像變形，需通過幾何校正算法修正。

3.還原真實的色彩環境

人眼具有"顏色恒常性"，能自動適應光源變化，而傳感器不具備此特性，極易產生色偏。通過自動白平衡（AWB）算法校正色溫偏差，確保在不同光源下白色還原準確，從而與人眼感知保持一致。

ISP 調試的分類

ISP 調試通常分為兩個維度，以兼顧科學基準與視覺審美：

客觀調試：基于標準光源箱、色卡、圖卡等設備，通過量化指標（如信噪比、色彩誤差、清晰度等）建立科學的成像基準，確保系統參數的準確性。

主觀調試：側重于"人眼感知"與"特定偏好"。在客觀基準之上，根據項目需求或視覺審美，對色彩風格、銳化強度等進行微調，使成像效果更具質感。

調試準備

1. 硬件準備：米爾基于RK3576開發板、專業ISP調試燈箱，攝像頭模組

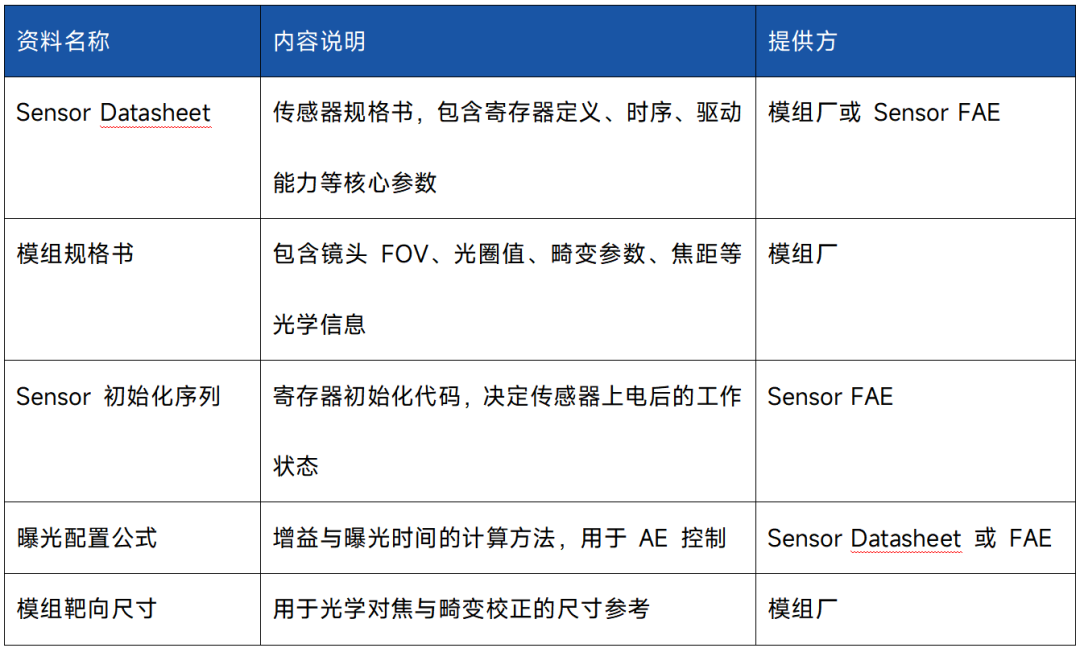

2.攝像頭資料準備

為確保調試方向正確，需提前準備以下關鍵文檔與參數：

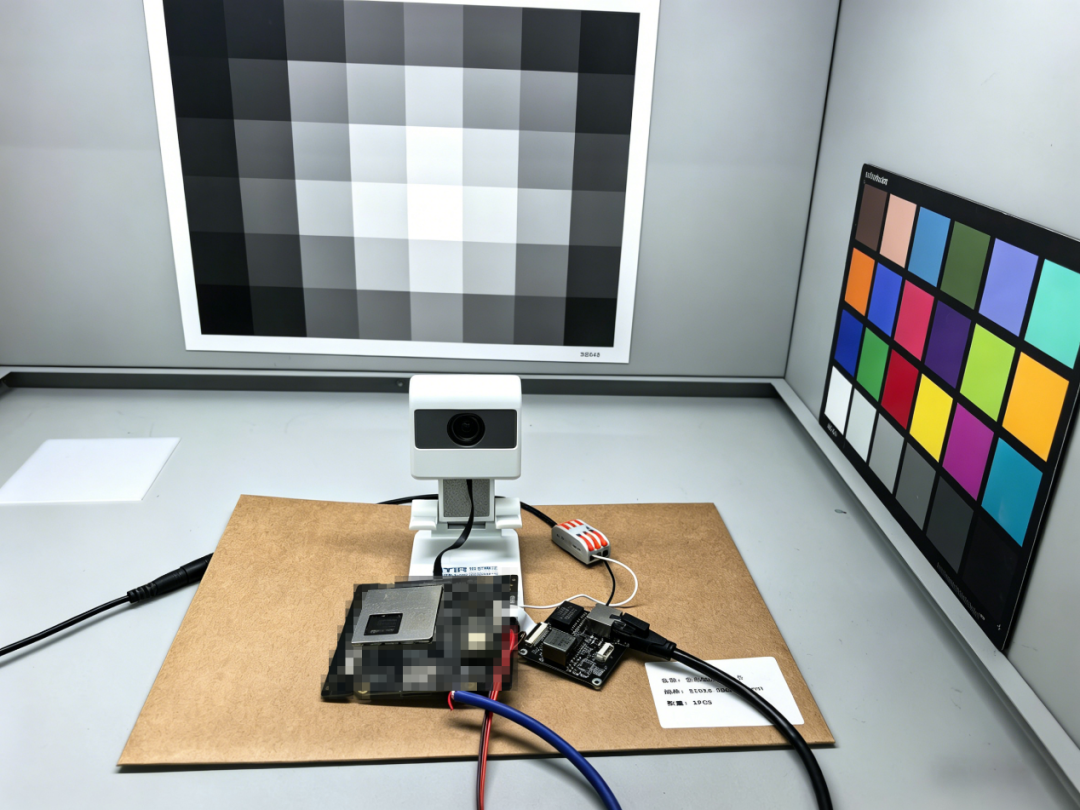

3. ISP 調試實驗設備搭建標準化的光學實驗環境是保證標定精度的前提：

遮光器具：鏡頭蓋或遮光黑布，用于黑電平（BLC）標定，阻斷外部光線干擾。

標準光源：配備至少7 種標準光源（HZ、A、CWF、TL84、D50、D65、D75）及可調亮度光源，用于 AWB、CCM 等模塊在不同色溫下的標定。

勻光片：用于鏡頭陰影校正（LSC）標定，使光源均勻照射傳感器。

愛色麗24 色色卡：用于色彩校正矩陣（CCM）及自動白平衡（AWB）模塊的標定。

灰度漸變卡：用于噪聲分析、動態范圍及Gamma 曲線標定。

棋盤格標定板：用于幾何畸變校正（LDC）參數提取。

環境搭建

1. buildroot 系統

下載Linux 對應的 rkaiq_tool_server，并推送到板端運行

運行rkaiq_tool_server，無報錯，輸出以下類似打印

Linux,Create domainsocketsuccess.Found single camera node:/tmp/UNIX.domain0Connect to /tmp/UNIX.domain0rkaiq_tool_serverconnectAIQ successlo IP:127.0.0.1eth0 IP:192.168.1.173

2.Windows PC 端

1.下載RKISPTuner 工具，并打開運行

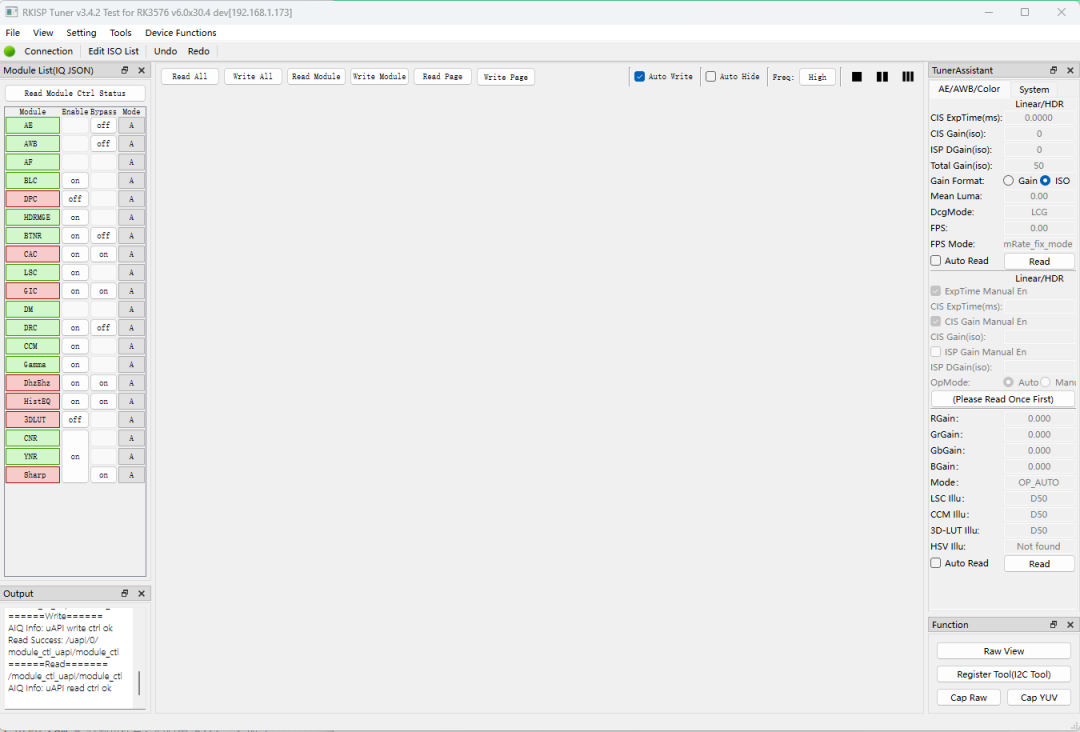

RKISPTuner 主界面

3.連接與驗證

確認米爾RK3576開發板與PC 網絡互通（ping 測試板端 IP）

在RKISPTuner 中填入板端 IP 地址，點擊"連接"

連接成功后，工具界面左側可看到實時預覽畫面

若連接失敗，檢查：

1. rkaiq_tool_server 是否正常運行

2. 防火墻是否放行對應端口

3. 板端 IP 是否正確（通過 ifconfig 確認）

攝像頭標定

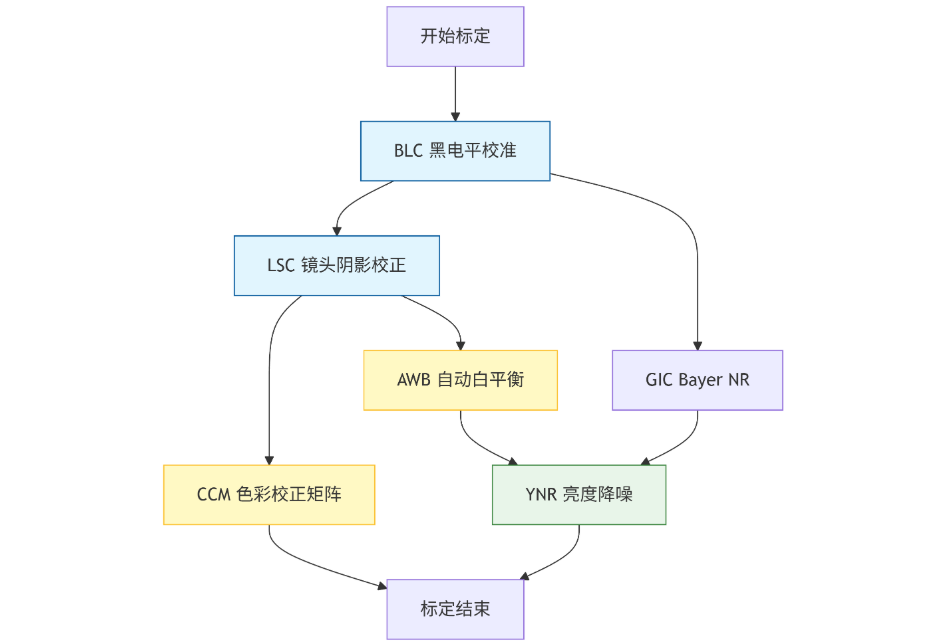

ISP 標定流程順序

ISP 各處理模塊之間存在依賴關系（如 BLC 處理會在 LSC 之前），錯誤的參數將級聯影響后續模塊。因此，調試工作必須遵循以上的順序：

順序原則：嚴格按照標定流程執行（通常為：BLC -> LSC -> AWB -> CCM -> 其他），不要隨意跳過或顛倒步驟。

結果驗證：每完成一個模塊的標定，須立即確認參數效果。若發現數據異常，需重新標定該模塊，避免錯誤參數污染后續調試環節。

IQ 文件建議直接從 /etc/iqfiles/ 找個相近進行拷貝修改，減少工作量。直接使用 RKISP Tuner 生成 IQ json 文件，工作量較大

1. BLC（黑電平校正）標定

BLC 是整個 ISP 流水線的第一步，其作用是消除傳感器的暗電流偏移，為后續模塊建立正確的信號基準。

遮蓋鏡頭

使用鏡頭蓋或遮光黑布完全遮住鏡頭，確保無光線進入傳感器。這是標定黑電平的關鍵前提。

采集 RAW 數據

在RKISP Tuner 中切換到 BLC 模塊頁面，點擊"Capture"采集當前黑幀 RAW 數據。建議在多個增益檔位（1x、2x、4x、8x、16x）下分別采集，以獲取不同增益下的黑電平偏移值。

計算并寫入BLC 值

工具會自動統計各通道（R/Gr/Gb/B）的黑電平均值。將計算結果寫入 IQ 文件對應字段。一般要求各通道黑電平值在 50~65 之間（10bit RAW），且 R/Gr/Gb/B 四通道差異不超過 2。

BLC值偏大會導致畫面整體偏暗且動態范圍減小，偏小則暗部出現彩色噪點。需精確標定。

2. LSC（鏡頭陰影校正）標定

LSC 用于補償鏡頭中心和邊緣進光量差異導致的亮度不均勻和色偏問題。

架設勻光環境

將勻光片貼在標準光源箱上，確保照射到鏡頭的光線均勻柔和，無明顯熱點和暗角。

采集勻光圖像

在每種標準光源下（至少D65、A、CWF、TL84）分別采集勻光圖像。在 RKISP Tuner 中切換至 LSC 模塊頁面，點擊"Capture"進行采集。

生成LSC 表

工具將自動計算各光源下的增益補償表（Gain Table），補償畫面邊緣的亮度衰減。確認生成結果后，保存至 IQ 文件。

驗證方法：LSC校正后，拍攝純白墻壁或勻光片，檢查畫面四角與中心亮度差異應在5%以內。

3. AWB（自動白平衡）標定

AWB 模塊用于在不同色溫光源下準確還原白色，消除色偏。

多色溫采集

在標準光源箱的各色溫光源下（HZ、A、CWF、TL84、D50、D65、D75），分別拍攝 24 色色卡。

統計WB Gain

在RKISP Tuner 的 AWB 模塊中，框選色卡白色區域，工具將自動統計 R/G/B 三通道的增益比（WB Gain），并生成不同色溫下的白平衡增益曲線。

寫入IQ 文件

將各色溫下的WB Gain 值寫入 IQ 文件的 AWB 配置段。確認白色區域 R/G/B 三通道比值接近 11。

4. CCM（色彩校正矩陣）標定

CCM 通過 3×3 矩陣將傳感器的色彩空間映射到 sRGB 標準色彩空間，修正光譜響應差異。

色卡采集

在完成AWB 標定后，在各標準光源下拍攝 24 色色卡。確保色卡充滿畫面 60% 以上區域。

計算CCM 矩陣

在RKISP Tuner 的 CCM 模塊中，框選色卡區域，工具將自動計算 3×3 校正矩陣。關注 ΔE（色差）指標，一般要求平均 ΔE < 5，最大 ΔE < 10。

多色溫矩陣融合

為適應不同光源場景，需在多種色溫下標定CCM，并通過插值算法實現色溫間的平滑過渡。將各色溫下的 CCM 矩陣寫入 IQ 文件對應段落。

上篇小結：至此完成了BLC、LSC、AWB、CCM的客觀標定，建立了科學的成像基準。下篇將繼續基于米爾RK3576開發板深入AE、3DNR、銳化、Gamma、3D LUT等主觀調試，以及IQ文件燒錄、常見問題排查，最終完成整個ISP調試流程。
