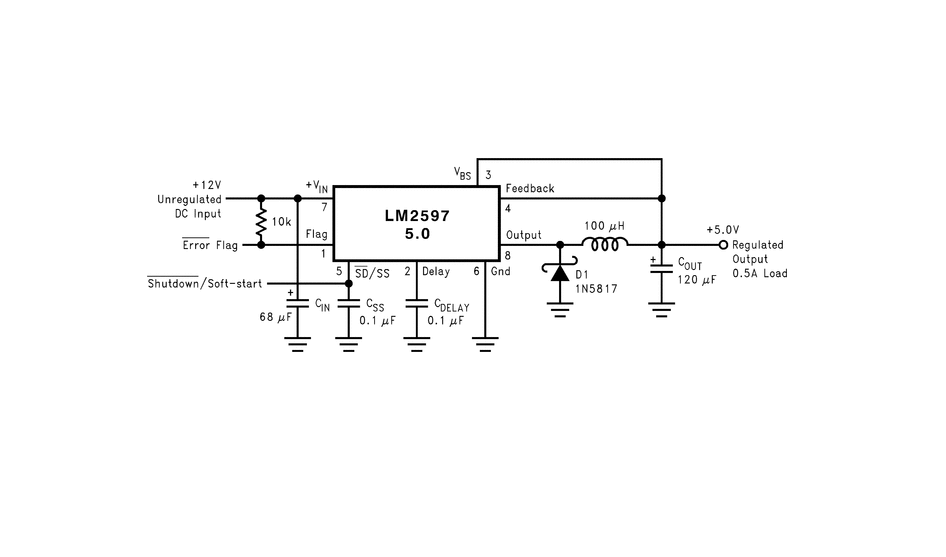

LM2597xx 系列穩壓器是單片集成電路，可提供所有 降壓開關穩壓器的有源功能，能夠驅動 0.5A 負載 出色的線路和負載調節。這些器件提供 3.3 V 的固定輸出電壓， 5 V、12 V 和可調輸出版本，封裝在 8 引腳 PDIP 和 8 引腳 表面貼裝封裝。

該系列開關穩壓器與 LM2594 系列類似，但具有額外的 添加了監督和性能功能。
*附件：lm2596.pdf

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償、改進的線路和負載規格、固定頻率 振蕩器、關斷/軟啟動、錯誤標志延遲和錯誤標志 輸出。

LM2597xx 系列在 150kHz 的開關頻率下工作，因此允許 濾波器元件尺寸比低頻開關所需的濾波器元件更小 監管 機構。由于其高效率，印刷電路板上的銅走線是 通常唯一需要的散熱器。

提供標準系列電感器（通孔型和表面貼裝型） 來自多家不同制造商，針對 LM2597xx 系列進行了優化。此功能 大大簡化了開關模式電源的設計。

其他特性包括在所有條件下規定的輸出電壓容差為 ±4% 輸入電壓和輸出負載條件，以及振蕩器頻率的 ±15%。外部 包括關斷功能，典型值為85 μA待機電流。自我保護功能包括 輸出開關的兩級電流限制和完整的過溫關斷 故障條件下的保護。

該LM2597HV適用于需要輸入電壓高達 60 V 的應用。

特性

• 3.3V、5V、12V和可調輸出版本
• 可調版本輸出電壓范圍：1.2 V
  至 37 V（高壓版本為 57 V）線
  路和負載條件下最大值 ±4%
• 規定的0.5A輸出電流
• 提供 8 引腳表面貼裝和 8 引腳 PDIP
  封裝
• 輸入電壓范圍高達 60 V
• 150kHz 固定頻率內部振蕩器
• 關斷/軟啟動
• 超出規定錯誤標志
• 錯誤輸出延遲
• 偏置電源引腳 （V 理學士 ）用于內部電路，提高了高輸入電壓下的效率
• 低功耗待機模式，I Q ，典型值為 85 μA
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護

參數

方框圖

?1. 產品概述?
LM2596是德州儀器（TI）推出的SIMPLE SWITCHER?系列降壓型開關穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：4.5V至40V
• ?輸出電流?：3A（最大負載）
• ?固定/可調輸出?：提供3.3V、5V、12V固定版本及1.2V-37V可調版本
• ?開關頻率?：150kHz固定頻率
• ?封裝?：TO-220（5引腳）和TO-263（5引腳，表面貼裝）

?2. 關鍵特性?

• ?高效率?：典型效率達73%-90%（取決于輸出電壓版本）
• ?低待機電流?：80μA（典型值）
• ?保護功能?：熱關斷、電流限制
• ?簡化設計?：僅需4個外部元件（電感、二極管、輸入/輸出電容）

?3. 應用領域?

• 家用電器、工業設備
• 電網基礎設施、電子支付終端（EPOS）
• 家庭影院系統

?4. 設計要點?

• ?電感選擇?：需根據輸入電壓、負載電流及工作模式（連續/斷續）選擇，推薦值33μH-150μH（見電感選擇圖表）。
• ?輸出電容?：低ESR電解或鉭電容（82μF-820μF），ESR值影響紋波電壓。
• ?二極管?：需使用快恢復或肖特基二極管（如1N5825），反向電壓≥1.25倍輸入電壓。
• ?布局建議?：縮短高頻路徑走線，避免開環電感磁干擾。

?5. 典型電路?

• ?固定輸出電路?：需配置電感、電容、二極管及反饋電阻（可調版本需外部分壓電阻）。
• ?反相穩壓器?：可生成負輸出電壓，需注意啟動電流需求。

?6. 熱管理?

• TO-220需散熱器，TO-263依賴PCB銅箔散熱（建議≥0.4平方英寸2oz銅層）。
• 工作溫度范圍：-40°C至125°C。

?7. 文檔支持?

• 提供WEBENCH?在線設計工具輔助選型與仿真。
• 數據手冊包含詳細電氣特性、典型應用曲線及布局示例。
