LM2597xx 系列穩壓器是單片集成電路，可提供所有 降壓開關穩壓器的有源功能，能夠驅動 0.5A 負載 出色的線路和負載調節。這些器件提供 3.3 V 的固定輸出電壓， 5 V、12 V 和可調輸出版本，封裝在 8 引腳 PDIP 和 8 引腳 表面貼裝封裝。

該系列開關穩壓器與 LM2594 系列類似，但具有額外的 添加了監督和性能功能。
*附件：lm2597hv.pdf

這些穩壓器需要最少數量的外部元件，使用簡單，并且 包括內部頻率補償、改進的線路和負載規格、固定頻率 振蕩器、關斷/軟啟動、錯誤標志延遲和錯誤標志 輸出。

LM2597xx 系列在 150kHz 的開關頻率下工作，因此允許 濾波器元件尺寸比低頻開關所需的濾波器元件更小 監管 機構。由于其高效率，印刷電路板上的銅走線是 通常唯一需要的散熱器。

提供標準系列電感器（通孔型和表面貼裝型） 來自多家不同制造商，針對 LM2597xx 系列進行了優化。此功能 大大簡化了開關模式電源的設計。

其他特性包括在所有條件下規定的輸出電壓容差為 ±4% 輸入電壓和輸出負載條件，以及振蕩器頻率的 ±15%。外部 包括關斷功能，典型值為85 μA待機電流。自我保護功能包括 輸出開關的兩級電流限制和完整的過溫關斷 故障條件下的保護。

該LM2597HV適用于需要輸入電壓高達 60 V 的應用。

特性

• 3.3V、5V、12V和可調輸出版本
• 可調版本輸出電壓范圍：1.2 V
  至 37 V（高壓版本為 57 V）線
  路和負載條件下最大值 ±4%
• 規定的0.5A輸出電流
• 提供 8 引腳表面貼裝和 8 引腳 PDIP
  封裝
• 輸入電壓范圍高達 60 V
• 150kHz 固定頻率內部振蕩器
• 關斷/軟啟動
• 超出規定錯誤標志
• 錯誤輸出延遲
• 偏置電源引腳 （V 理學士 ）用于內部電路，提高了高輸入電壓下的效率
• 低功耗待機模式，I Q ，典型值為 85 μA
• 高效率
• 使用現成的標準電感器
• 熱關斷和限流保護

參數

方框圖

?1. 產品概述?
LM2597/LM2597HV是德州儀器（TI）推出的SIMPLE SWITCHER?系列單片降壓（Buck）開關穩壓器，具有以下核心特性：

• ?輸入電壓范圍?：LM2597為4.5V-40V，LM2597HV為4.5V-60V（HV版本支持更高輸入電壓）。
• ?輸出能力?：固定輸出版本（3.3V/5V/12V）和可調版本（1.2V-37V或57V HV版），最大負載電流0.5A。
• ?效率?：典型效率達80%-88%（取決于輸入/輸出電壓和負載條件）。
• ?封裝?：8引腳PDIP（直插）和SOIC（表面貼裝）兩種封裝。

?2. 關鍵特性?

• ?集成功能?：內置150kHz固定頻率振蕩器、熱關斷、電流限制保護。
• ?附加功能?：
  • ?軟啟動/關斷控制?：通過外部電容實現可控啟動以減少浪涌電流。
  • ?錯誤標志輸出?：指示輸出電壓是否低于設定值的95%。
  • ? 偏置電源引腳（VBS） ?：可連接至輸出以提高高輸入電壓下的效率。

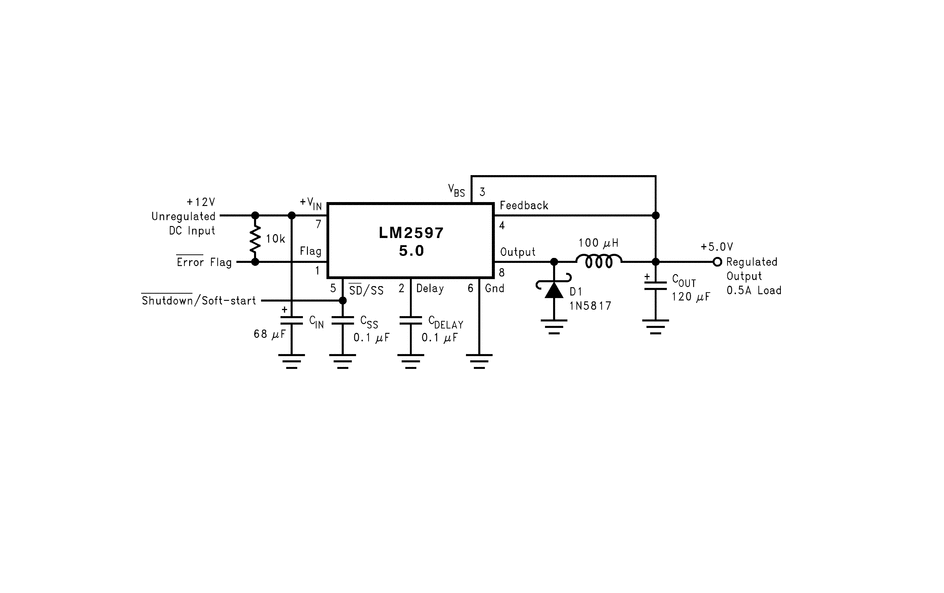

?3. 典型應用電路?

• ?降壓穩壓器?：支持連續和斷續工作模式，推薦使用低ESR電解或固態鉭電容（82μF-220μF）及快速恢復肖特基二極管（如1N5818/1N5819）。
• ?負壓轉換器?：通過反相拓撲生成負輸出電壓，需注意啟動電流限制。
• ?電荷泵電路?：用于低電流負壓生成。

?4. 設計要點?

• ?電感選擇?：根據輸入/輸出電壓和負載電流從推薦值中選擇（如100μH/0.5A），需注意飽和電流和磁芯類型（推薦閉合磁芯以減少EMI）。
• ?電容選擇?：輸入電容需滿足RMS電流要求（≥1/2負載電流），輸出電容ESR影響紋波電壓（目標1%-2%輸出紋波）。
• ?布局建議?：縮短高頻路徑（開關引腳、二極管、電感），避免開環電感磁通干擾反饋回路。

?5. 性能參數?

• ?電氣特性?：
  • 反饋電壓（可調版）：1.23V ±4%（典型值）。
  • 開關飽和壓降：0.9V-1.2V（典型值）。
  • 靜態電流：5mA（運行模式），85μA（待機模式）。
• ?熱性能?：PDIP封裝熱阻150°C/W（需通過PCB銅箔散熱）。

?6. 文檔結構?

• ?數據手冊章節?：涵蓋特性、引腳功能、絕對最大額定值、典型應用電路、布局示例及熱設計指南。
• ?修訂歷史?：最新版本（Rev D）更新了ESD評級、應用說明和布局建議。

?7. 適用場景?

• 高效預穩壓器、板載DC-DC轉換、正負壓轉換等工業/消費電子應用。
