在3C電子制造領域，精密化、自動化與智能化已成為設備升級的核心方向。明治傳感憑借高精度、高可靠性與AI融合技術，在沖床與車床兩大關鍵設備中實現了從材料處理、加工控制到安全防護的全流程覆蓋。

本期解決方案的分享將結合具體應用場景，解析明治傳感器如何通過技術突破解決行業痛點。

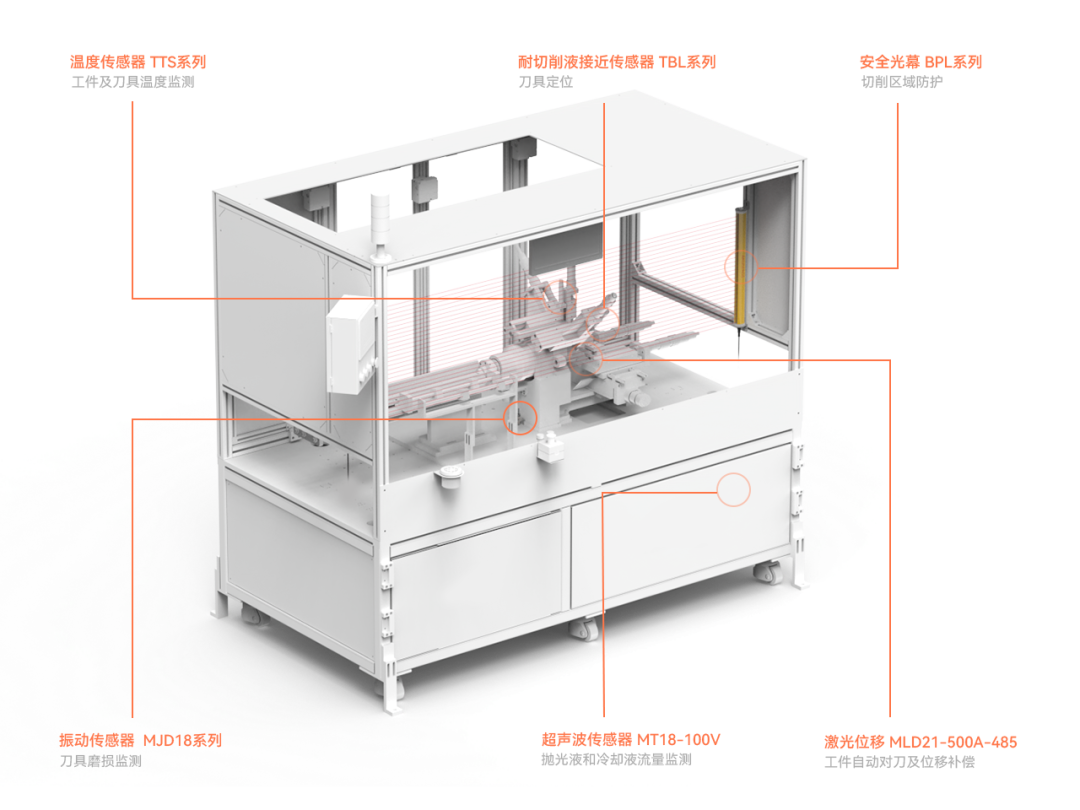

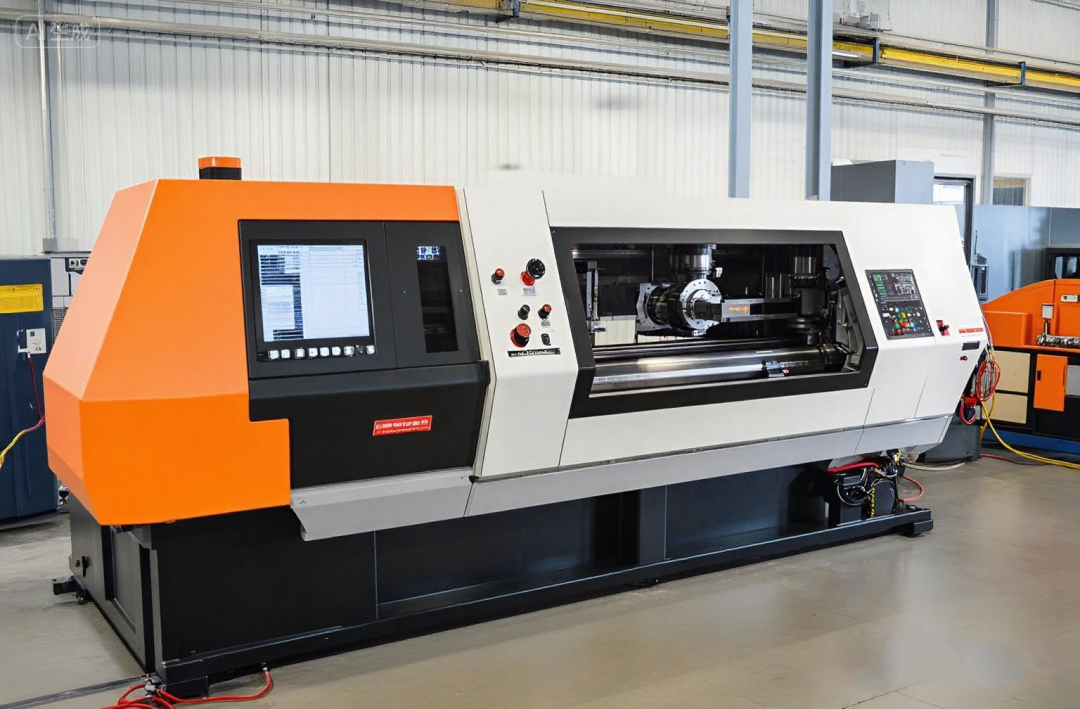

車床設備

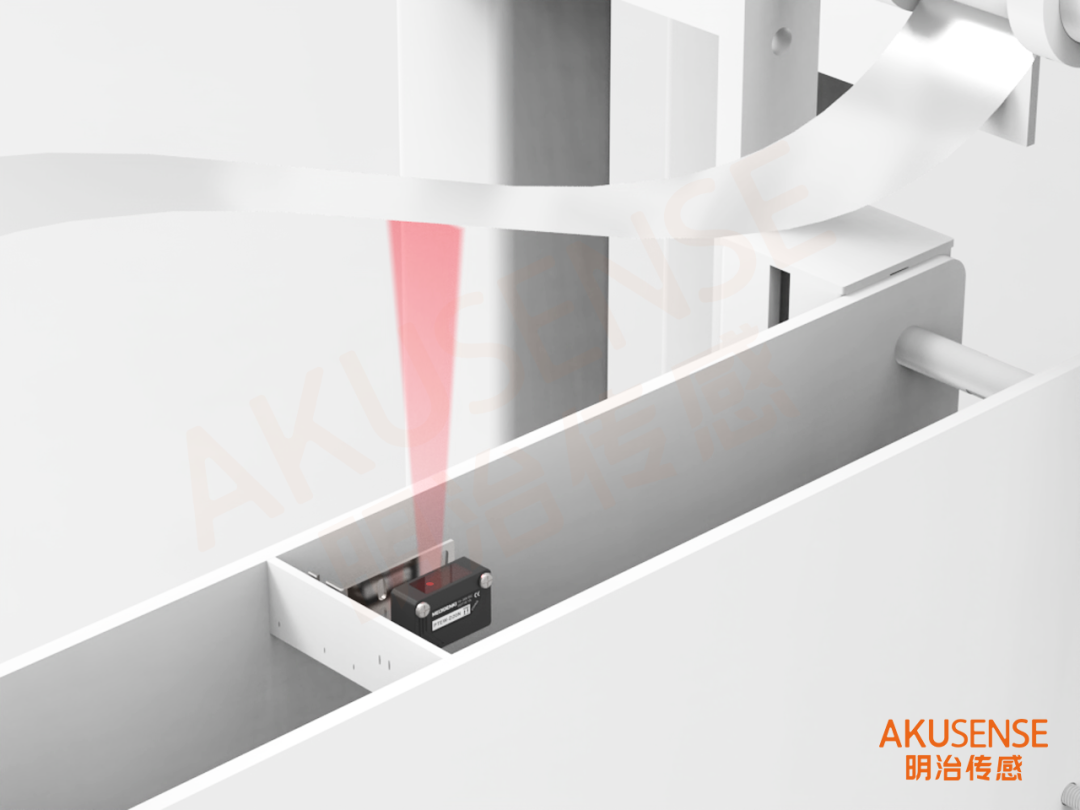

拋光液和冷卻液流量監測

流量計 MT18-100V

應用場景：

在車床連續生產中，冷卻液流量不足會導致刀具過早磨損與工件燒傷。這里需要傳感器實時監測冷卻液容量，低于閾值時報警并。驅動設備暫停加工

解決方案：

1、選用明治MT18-100V，超聲波檢測方式，不受被測物材質影響

2、支持模擬量實時輸出，輸出數據無延遲性

3、分辨率0.5mm，檢測性能更精確

工件及刀具溫度監測

溫度傳感器 TTS系列

應用場景：

熱變形是車床加工精度的重要影響因素，這里需要使用測溫傳感器測量工件或刀具溫度，以優化加工參數；

解決方案：

1、檢測金屬材質的物體需要使用紅外短波的傳感器，推薦選用明治溫度傳感器TTS系列，使用非接觸式紅外測溫原理，不會受切削工作影響

2、測量范圍大，該系列最高可測800℃，重復精度高，測量值±1%

3、模擬電流、電壓可供選擇；可實時輸出數據，防止數值判斷延遲

點擊圖片獲取更多產品資料

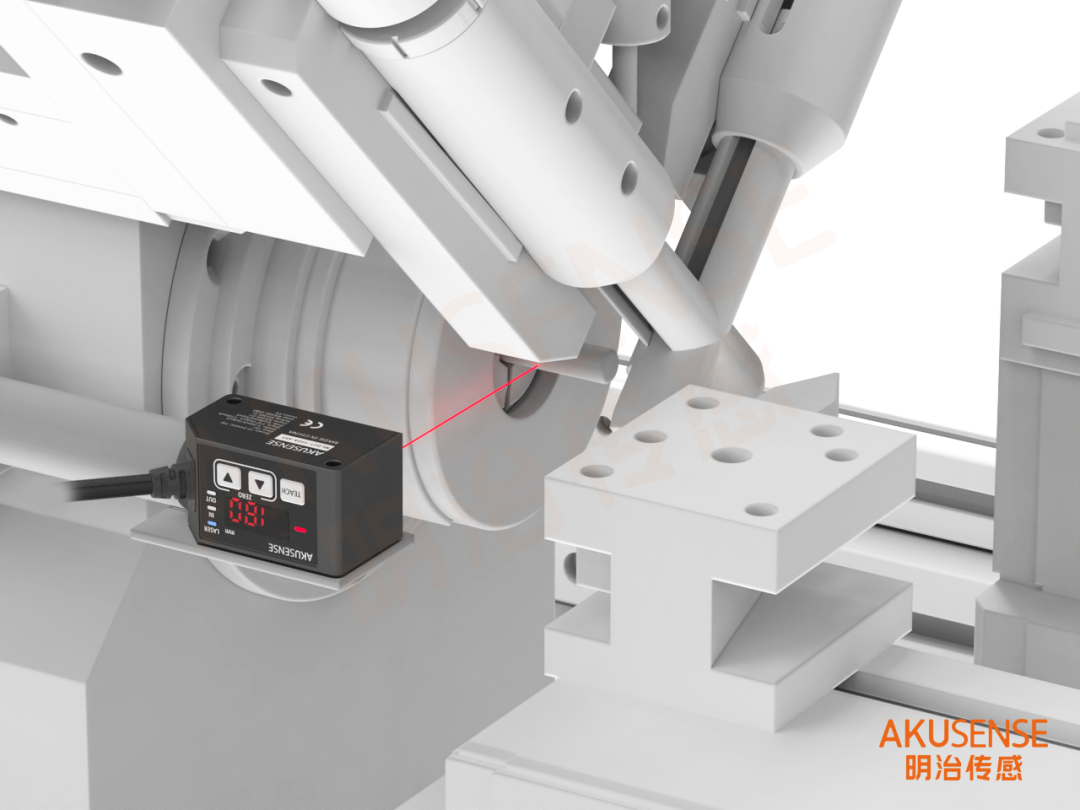

工件自動對刀及位移補償

激光位移傳感器 MLD21-500A-485

應用場景：

車床加工中，工件裝夾誤差常導致批次性尺寸超差，需要使用激光位移傳感器掃描工件表面，測量初始位置偏差并自動補償?shù)毒咂弥?/p>

解決方案：

1、采用明治激光位移傳感器MLD21系列，通過激光三角測量法實現高精度的距離檢測

2、檢測距離300-700mm，避免與工作區域距離過近導致產品損壞。

3、多種通訊方式，RS-485或者模擬量實時傳輸位移數據

點擊圖片獲取更多產品資料

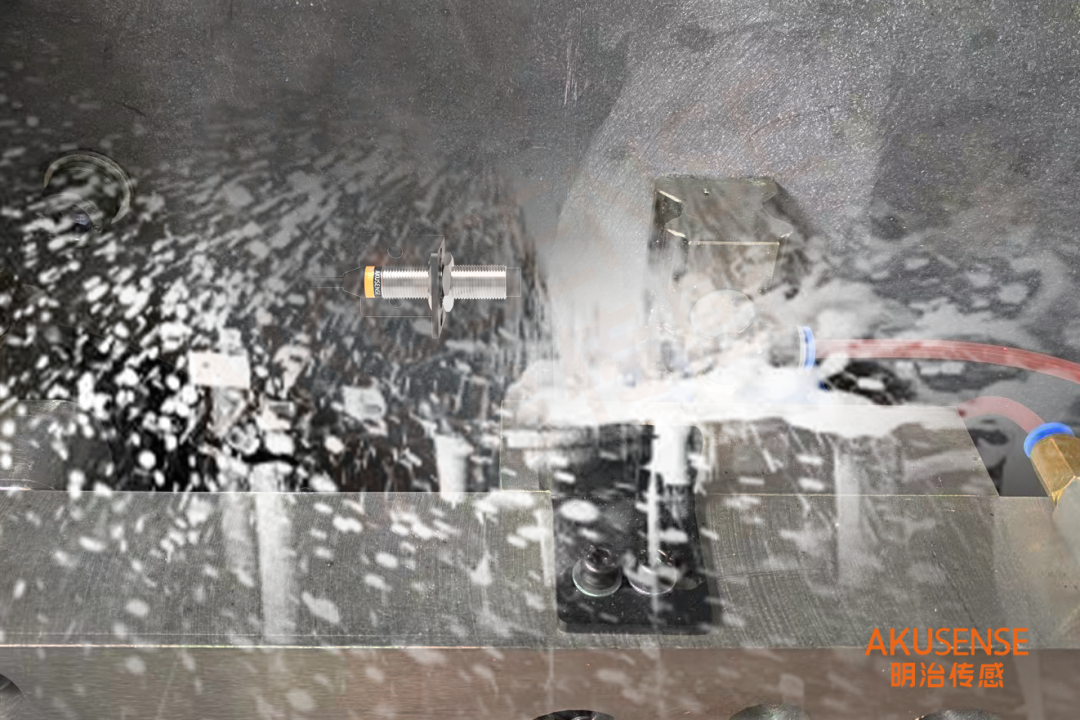

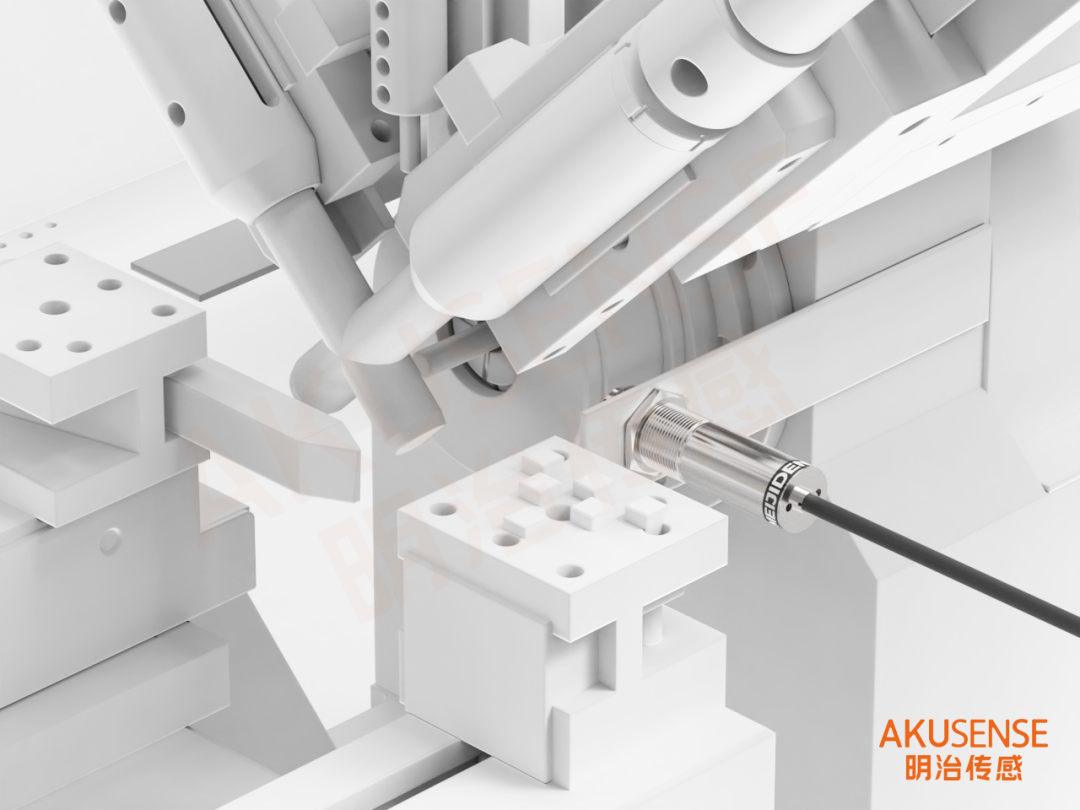

刀具定位

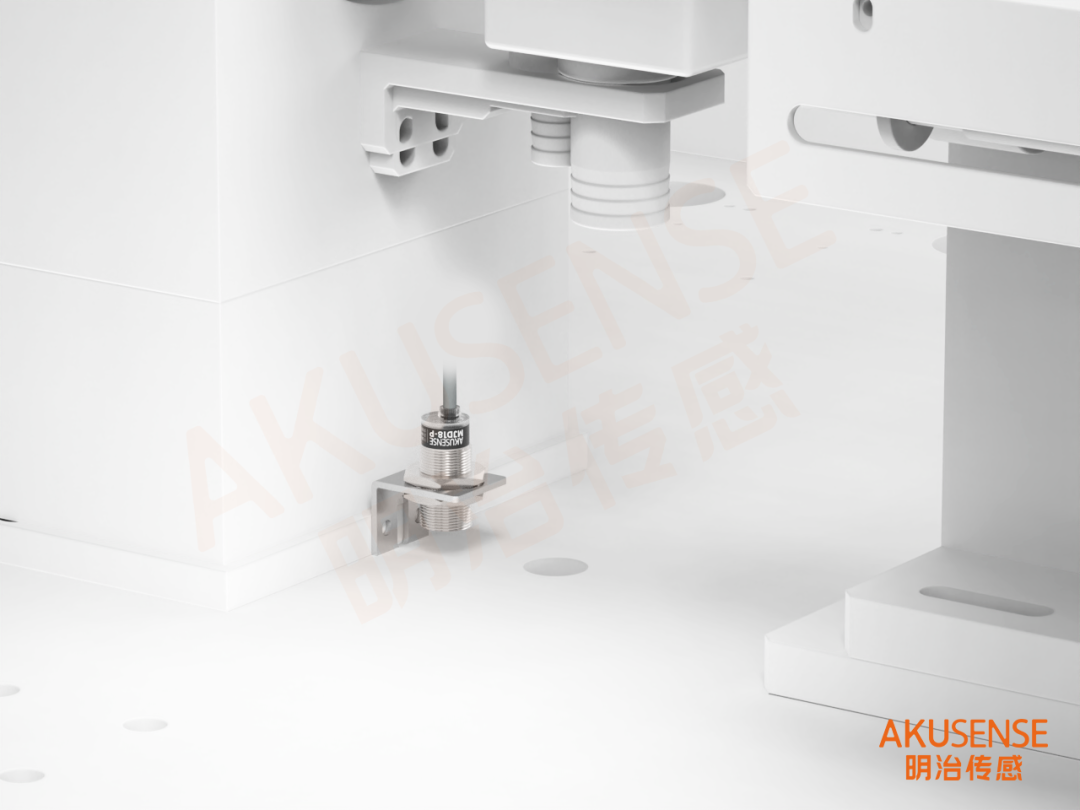

耐惡劣工況接近傳感器TBL系列

應用場景：

在換刀臂上安裝電容式接近傳感器，檢測刀具是否準確裝夾。當?shù)毒呶赐耆迦氲蹲鶗r(shí)，傳感器電容值變化觸發報警并停止換刀動作。此工位長期有切削液飛濺。

解決方案：

1、選用明治專為惡劣工況打造的接近傳感器TBL系列，IP68/69K防護等級，耐高壓沖洗，無需擔心油液沁入傳感器導致信號異常

2、兩種連接方式可選：出線式(耐油PUR)/接插式；多種規格（M8/M12/18/M30）滿足不同需求

3、支持IO-Link通信，可靈活配置參數、遠程監控、 預防性維護，保障傳感器的穩定可靠運行

點擊圖片獲取更多產品資料

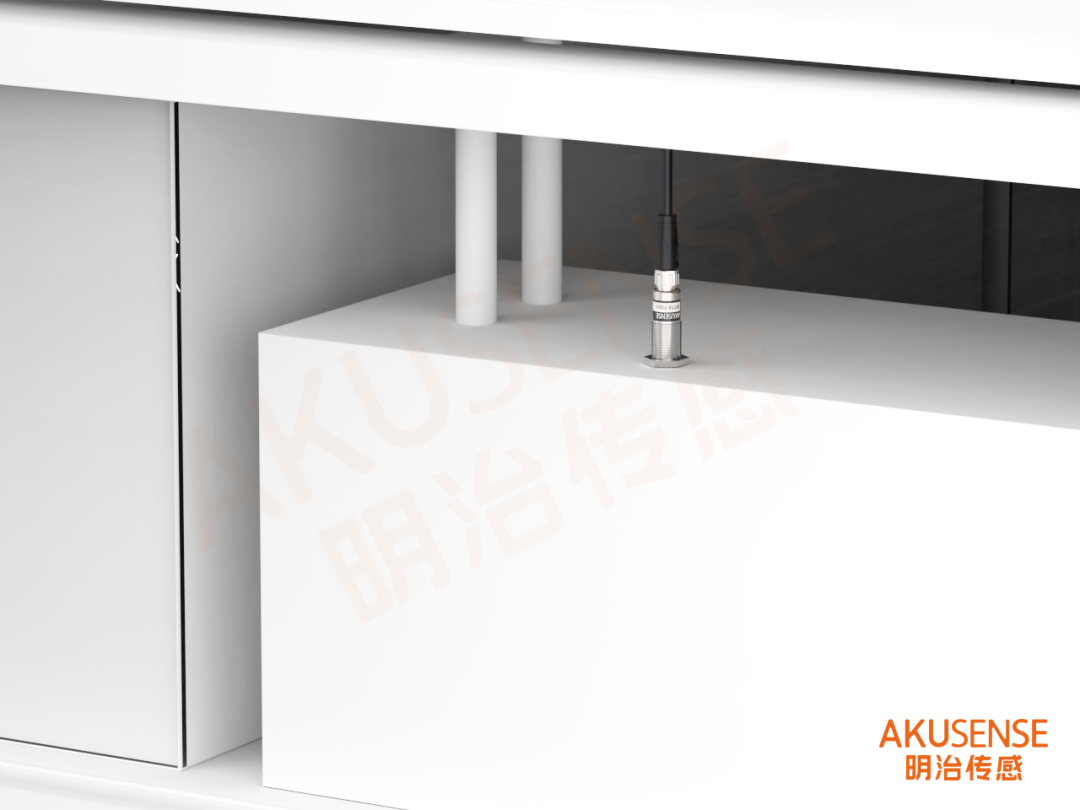

刀具磨損監測

振動傳感器MJD18系列

應用場景：

刀具磨損是車床加工質量波動的核心因素，傳感器需要在這里監測加工中的異常振動頻譜識別刀具磨損、主軸失衡或工件裝夾松動等異常情況

解決方案：

1、選用明治四種量程分辨率可切換，兼容性更好

2、支持485通訊輸出，實時監測振動頻率

3、尺寸小巧易安裝

點擊圖片獲取更多產品資料

切削區域防護

安全光幕 BPL系列

應用場景：

車床進行切削工作時，需要防止工人誤操作進入工作區域

解決方案：

選用高防護等級的安全光幕BPL系列，IP68防護等級+外殼防水保護設計，無懼切削液飛濺的場景，更兼容車床使用場景

點擊圖片獲取更多產品資料

沖床

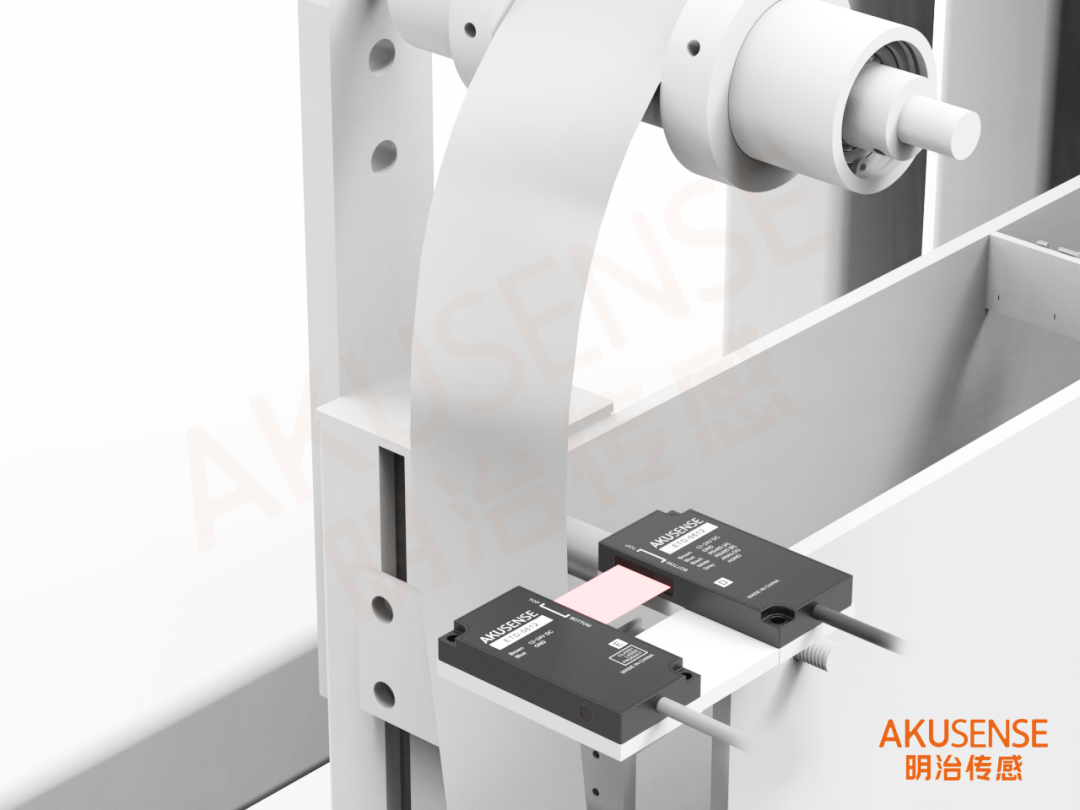

金屬卷料傳輸糾偏

糾偏傳感器 ETD-0612

應用場景：

在沖床連續生產中，金屬卷料傳輸?shù)姆€(wěn)定性直接影響產品良率。傳統糾偏系統因響應速度慢、抗干擾能力弱，易導致材料跑偏引發廢品。

要求檢測金屬料左右偏移，要求精度在10um以內，產品最大偏移量10mm

特殊難點：

客戶現場沖床會送各種各樣的料品，也有可能是半透明物品，要求能穩定檢測到半透明物體。

解決方案：

1、選用明治ETD-0612糾偏傳感器，檢測距離12.5mm，重復精度最高1um；

2、對射檢測原理更穩定，模擬量和485通訊雙輸出，可實時調整糾偏電機參數。

點擊圖片獲取更多產品資料

伺服軸運動定位

槽型傳感器 SL-205N-KW

應用場景：

伺服沖床需實現滑塊位置、速度與力的精準控制，要求傳感器的重復精度0.01mm

解決方案：

1、選用明治槽型傳感器SL系列，檢測距離5mm；重復精度0.01mm；滿足高精度的應用

2、響應頻率3000Hz；響應時間0.33ms，滿足高速度的應用

點擊圖片獲取更多產品資料

晶圓ID二維碼讀取

智能讀碼器RCD-AI230-X08RD

要求讀碼器能精準讀取到不同板上二維碼并和上位機數據互通。

解決方案：

1、在沖壓件追溯場景中，金屬表面反光與油污常導致二維碼讀取失敗。明治RCD-AI230-X08RD采用偏振光濾波與深度學習算法，可識別最小0.3mm×0.3mm的DPM碼，讀取成功率達99.9%

2、雙路輸入控制光耦隔離；以太網RS232雙通訊；230萬像素，檢測距離100-1000mm，可一次性讀取多個二維碼

點擊圖片獲取更多產品資料

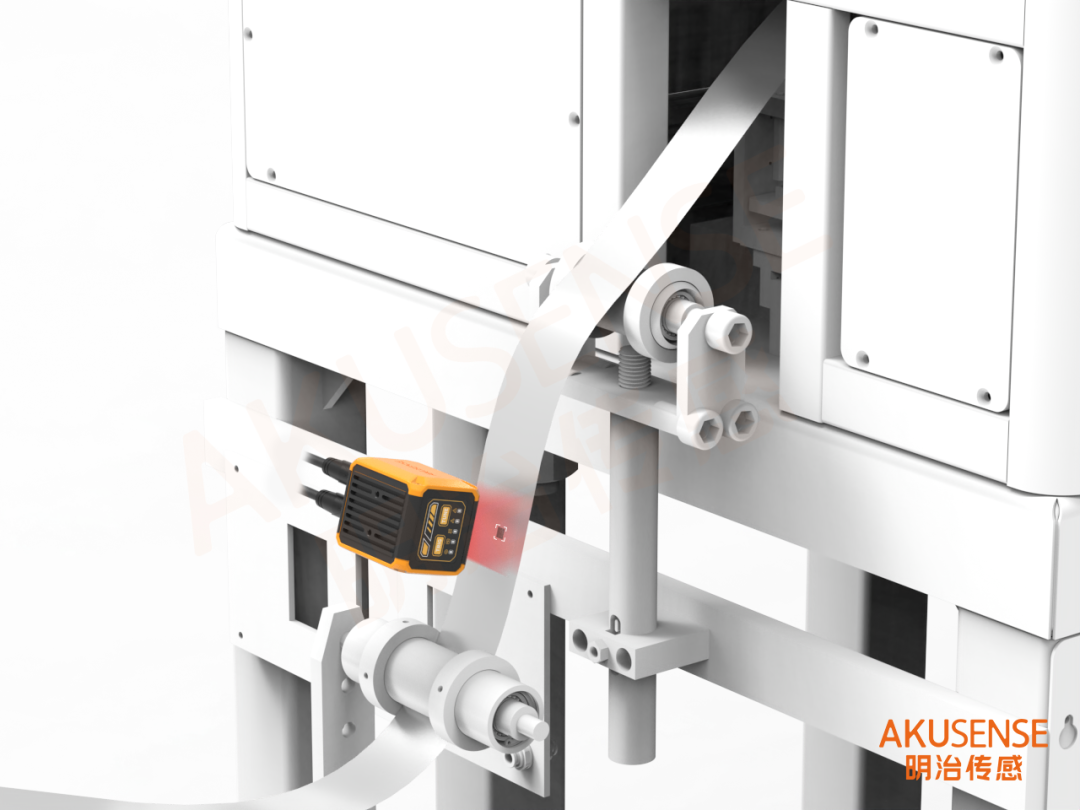

金屬卷料有無

大方形光斑光電傳感器 PTEW-D20N

應用場景：

要求從下到上檢測送料是否存在斷裂，精度要求100mm以內穩定檢測

解決方案：

選用明治明治大方形光斑光電傳感器PTEW-D20N，20cm處光斑13*13cm；檢測面大，就算遇到有鏤空的大孔洞物料也能正常檢測

點擊圖片獲取更多產品資料

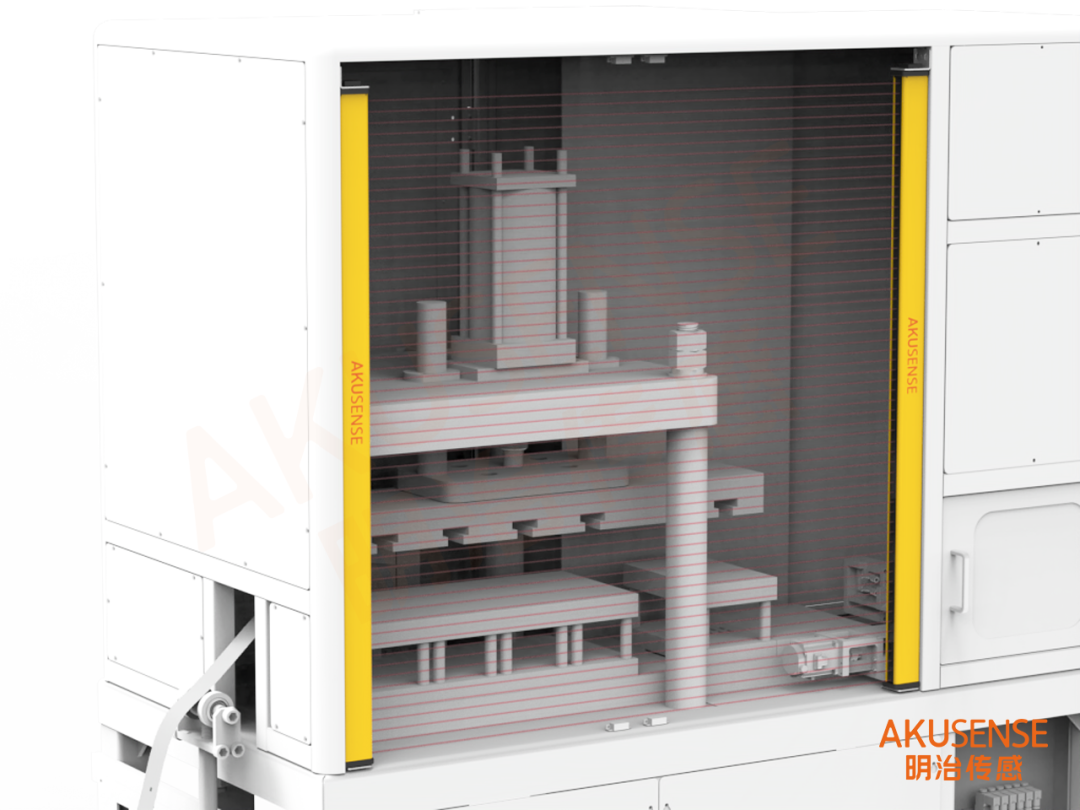

沖壓取料區域防護

安全光幕SAF10-T7203PC

應用場景：

當人員或手部進入銑床的設備中，安全光幕感應到后，及時中斷工作，保護人員安全；要求雙回路輸出，保護人體手掌安全，保護高度要求700左右，PNP輸出；斷軸不影響其他回路正常輸出。

解決方案：

1、選用明治TUV四級安全光幕，40米超遠保護距離，檢測精度高，多光軸間距可選

2、配備雙路獨立OSSD輸出，單獨驅動下端安全繼電器等，雙路輸出互不干擾，安全性能高穩定可靠

3、自檢功能完善，產品規格多，適用范圍廣

點擊圖片獲取更多產品資料

隨著工業4.0向深水區推進，明治傳感器將持續以“精密智能+AI傳感”技術，助力3C制造邁向零缺陷、柔性化與可持續生產的新階段。
