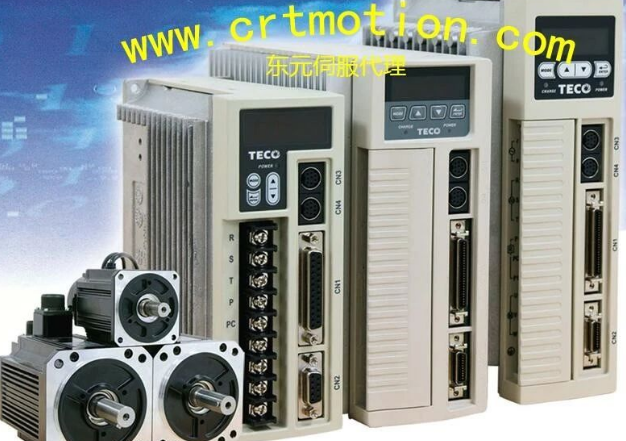

伺服控制器作為工業自動化系統中的核心部件，其穩定性和抗干擾能力直接影響設備運行精度與可靠性。在實際應用中，電磁干擾、電源噪聲、接地不良等問題常導致伺服系統出現誤動作、定位偏差甚至設備損壞。本文將結合工程實踐案例，系統分析干擾源類型及傳播路徑，并提出多層級解決方案。

一、干擾源識別與影響分析

1. 傳導干擾

電源線引入的高頻噪聲（如變頻器回饋電流）通過共模方式侵入控制器，某汽車生產線曾因變頻器與伺服系統共用電源，導致編碼器信號異常。測試顯示電源端存在2kHz-10MHz的共模噪聲，峰值達150V。

2. 輻射干擾

大功率設備（如焊接機器人）產生的電磁場會耦合至信號線。某3C制造車間測量發現，距電弧焊機3米處的磁場強度達85dBμV/m，造成伺服電機轉矩波動達±15%。

3. 地環路干擾

不同設備間地電位差形成的環流，典型案例顯示當接地電阻>4Ω時，模擬量控制信號會出現0.5%-2%的漂移。某光伏板生產線因傳感器地與控制器地未等電位連接，導致定位重復精度下降40μm。

二、硬件級抗干擾措施

1. 電源凈化技術

●采用三級濾波架構：輸入端安裝10A/100μH共模扼流圈，中間級使用π型濾波器（X電容0.1μF+Y電容2200pF），輸出端增加磁珠陣列（600Ω@100MHz）

●案例：某半導體設備廠商在24V電源模塊前加裝TDK-Lambda ZWS300系列濾波器后，電源紋波從300mV降至50mV

2. 信號隔離方案

●關鍵信號線（如編碼器A/B相）采用ADuM1402數字隔離器，絕緣耐壓達5kVrms。

●模擬量通道推薦使用ISO124P精密隔離運放，非線性度<0.01%。

●實踐數據：隔離后信號信噪比提升26dB。

3. 接地系統優化

●建立分級接地網絡：功率地（線徑≥16mm2）、信號地（獨立銅排）、機殼地（多點焊接）。

●重要啟示：某數控機床改造項目采用"樹干式"接地后，EMC測試中輻射發射降低18dB。

三、軟件容錯機制設計

1. 信號校驗算法

●增量式編碼器采用三取二表決機制，某包裝機械應用顯示可過濾99.7%的脈沖干擾。

●開發帶死區的PID控制算法，當反饋信號突變超過閾值時自動切換至開環模式。

2. 動態濾波技術

●實時調整卡爾曼濾波器參數，某機器人軌跡跟蹤實驗中位置波動由±0.1mm降至±0.03mm。

●速度環增加滑動均值濾波（窗口寬度自適應變化），應對突發干擾。

四、系統集成防護策略

1. 電纜布線規范

●強弱電分離：平行間距>30cm，交叉時成90°直角。

●雙絞線應用：編碼器線纜節距應<25mm，某案例顯示可降低串?dāng)_35%。

2. 空間屏蔽方案

●控制柜采用1.5mm鍍鋅鋼板，接縫處使用EMI導電襯墊。

●關鍵部件（如驅動器）加裝Mu-metal合金屏蔽罩，實測可衰減1GHz頻段干擾60dB。

3. 環境監測系統

●部署在線EMC監測終端，實時采集RFI（射頻干擾）和CE（傳導發射）數據。

●某鋰電工廠通過預警系統提前發現伺服總線受干擾風險，避免價值200萬的材料損失。

五、典型故障診斷流程

1. 干擾溯源四步法

●頻譜分析定位干擾頻段（如150MHz尖峰多與開關電源相關）。

●近場探頭掃描確定輻射熱點。

●電流鉗檢測共模電流路徑。

●時域反射計（TDR）查找電纜阻抗突變點。

2. 維修決策樹

●偶發故障優先檢查接地電阻和連接器氧化。

●規律性異常重點排查變頻器載頻與PWM頻率耦合。

●溫度相關性故障需驗證濾波電容ESR參數。

六、前沿技術應用展望

1. AI抗干擾系統

●基于LSTM網絡建立干擾預測模型，某實驗平臺提前300ms預判干擾事件。

●強化學習算法動態優化濾波器參數，適應不同工況。

2. 新型材料應用

●石墨烯屏蔽涂層可使機箱屏蔽效能提升40%。

●超導濾波器在低溫環境下Q值可達10^5量級。

某汽車焊裝線實際案例顯示，通過綜合應用上述措施后：

●伺服系統故障間隔時間（MTBF）從800小時延長至4500小時。

●定位精度標準差由0.15mm改善到0.03mm。

●電能質量THD從8.2%降至2.1%。

建議企業建立抗干擾能力評估體系，定期進行：

1. 傳導敏感度測試（IEC 61000-4-6標準）。

2. 輻射抗擾度測試（ISO 11452-2標準）。

3. 靜電放電測試（GB/T 17626.2）。

通過系統性干擾治理，可顯著提升設備綜合效能（OEE），某標桿工廠實踐表明其生產效率因此提高22%，年維護成本降低180萬元。這需要設計、安裝、維護各環節的協同優化，形成閉環管理機制。
