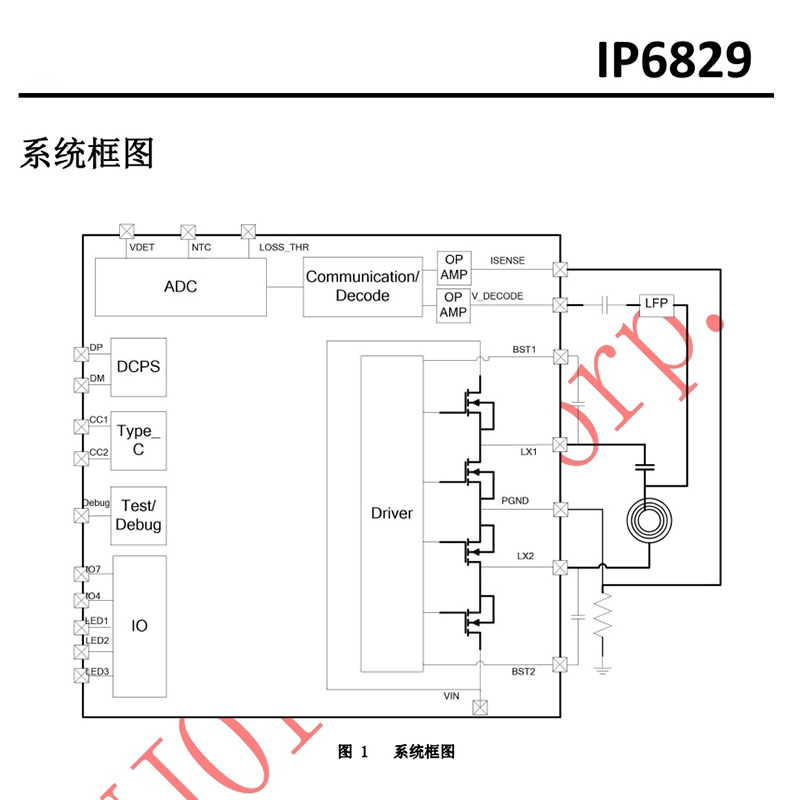

英集芯IP6829是一款應用于手機、智能手表、車載充電器等無線充電方案支持PD輸入的5W到15W多線圈無線充電發射SOC芯片。集成全橋驅動電路、NMOS全橋功率MOS、電壓/電流雙路ASK通訊解調模塊。兼容WPC Qi v1.3最新標準，PD3.0協議，覆蓋5W到15W充電功率，滿足主流設備需求。支持 A11、A11a、MP-A2等多線圈方案，能夠在-40℃至+85℃的極端環境下穩定運行。采用QFN32封裝，外圍電路元件減少約 50%，BOM成本降低70%以上，適合緊湊型產品設計。

一、技術特點：集成化與智能化的設計
1、空間優化設計：QFN32封裝的高度集成

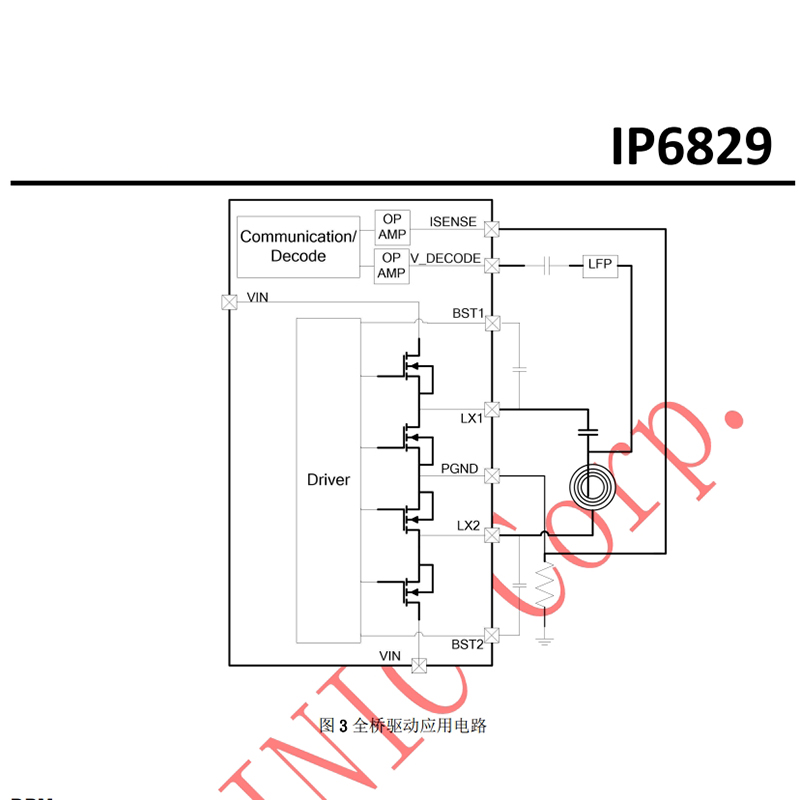

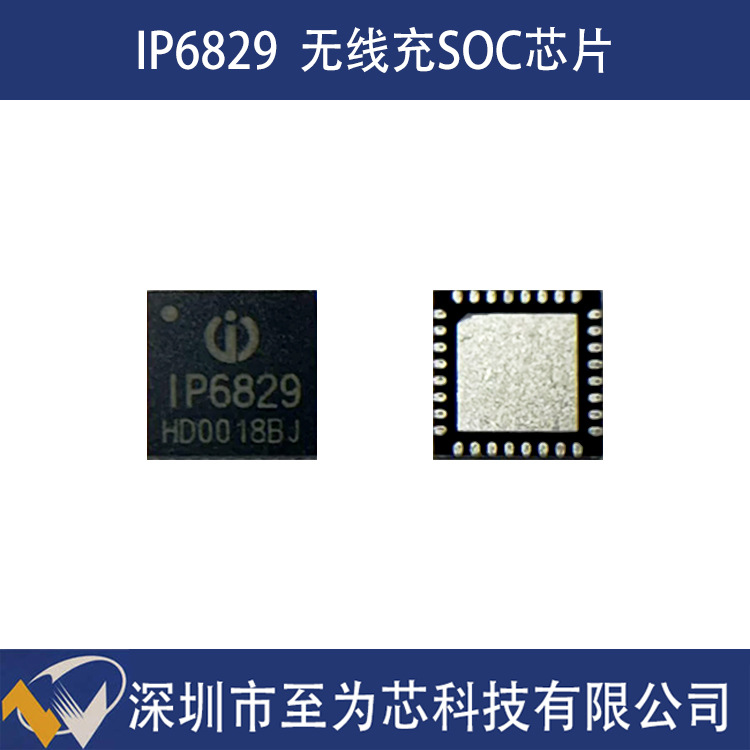

相比傳統無線充電方案需要外接全橋驅動電路、功率MOS管及多顆分立元件，IP6829將全橋驅動電路、NMOS全橋功率MOS、電壓&電流雙路ASK通訊解調模塊集成于5mm×5mm×0.5mm的QFN32封裝內。這一設計有助于減少PCB空間占用，外圍元件數量可控制在20個左右，為手機背夾、車載支架等空間有限的應用場景提供了便利。

2、動態功率管理：智能調節功能
IP6829內置動態功率管理（DPM）功能，可以監測輸入電源的供電能力并相應調整發射功率。測試表明，該芯片能夠兼容5V 500mA的充電器，在移動電源、車載充電器等供電環境下保持穩定工作。

3、安全防護設計：FOD異物檢測與多重保護
IP6829具備FOD（異物檢測）系統，支持靜態與動態檢測，檢測閾值可通過外接電阻調節。當金屬異物進入充電區域時，芯片會及時切斷供電。此外，其內置過壓、過流、欠壓、NTC過溫保護及PD3.0/DPDM快充輸入請求功能，提供了較為全面的安全防護。

二、應用場景：多領域的適用性
1、消費電子：多設備充電支持

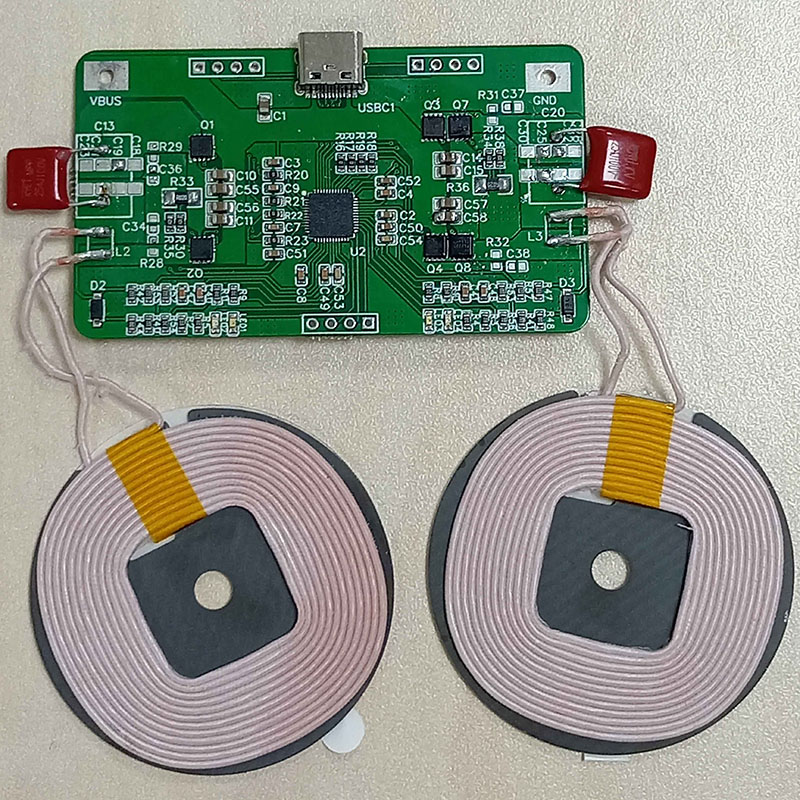

IP6829支持A11、A11a、MP-A2三線圈方案，可以同時為兩部手機或一部手機與智能手表供電。在MP-A2雙線圈模式下，主副線圈能夠根據設備需求分配功率。

2、車載應用：適應嚴苛環境
IP6829的工作溫度范圍較寬，適合車載支架、中控臺等場景。其待機功耗較低，支持PD協議，可以同時為手機與智能手表充電。

3、智能家居：安全與能效設計
在家居場景中，IP6829的FOD異物檢測與多重保護機制有助于識別金屬異物。其預置的EMI優化方案已通過Qi認證，可幫助縮短研發周期。

三、用戶體驗：效率、安全與成本的平衡
1、效率表現：充電與能耗控制
IP6829系統充電效率表現良好，靜態電流較低。其PID算法有助于控制線圈輸出功率，在15W充電場景下能保持相對穩定的功率傳輸。

2、安全設計：多重保護機制
從FOD異物檢測到多重保護機制，IP6829提供了較為全面的安全防護。其N(xiāo)TC過溫保護功能可以在溫度過高時調整功率，輸入過壓/過流保護有助于避免電源異常導致的硬件問題。

3、成本控制：集成化設計
IP6829的集成化設計有助于降低BOM成本與研發難度。對于廠商而言，該方案在物料成本控制和研發周期方面具有一定優勢。

四、展望：無線充電技術的發展
隨著WPC Qi標準的演進，無線充電技術可能會支持更多線圈類型與更高功率。IP6829的三線圈應用展示了技術整合與算法設計的潛力，為設備充電方式提供了新的可能性。
英集芯IP6829的推出，展現了無線充電技術向智能化方向的發展趨勢。其集成化設計、多協議兼容性等功能，為用戶提供了高效的無線充電選擇，也為行業提供了技術參考。未來，隨著應用場景的拓展，IP6829可能會在無線充電技術的創新中發揮積極作用。
