該TPS63027是一款高效、低靜態電流的降壓-升壓轉換器，適用于 適用于輸入電壓高于或低于輸出的應用。輸出電流可以 升壓模式下高達 2 A，在降壓模式下高達 4 A。中的最大平均電流 開關限制為 4.5 A 的典型值。該TPS63027調節輸出電壓 通過根據 輸入電壓確保模式之間的無縫轉換。降壓-升壓轉換器基于 使用同步整流的固定頻率脈寬調制 （PWM） 控制器獲得 最高效率。在低負載電流下，轉換器進入省電模式以保持高電平 在整個負載電流范圍內的效率。有一個 PFM/PWM 引腳允許用戶 在自動 PFM/PWM 模式作和強制 PWM作之間進行選擇。在PWM模式下，a 使用通常為2.5 MHz的固定頻率。輸出電壓可通過外部 電阻分壓器，或固定在芯片內部?？梢越棉D(zhuǎn)換器以最小化 電池耗盡。在關機期間，負載與電池?cái)嚅_連接。設備已包裝 采用 25 引腳 WCSP 封裝，尺寸分別為 2.1 mm × 2.1 mm。
*附件：tps63027.pdf

特性

• 真正的降壓或升壓作，在降壓和升壓作之間自動無縫轉換
• 2.3 V至5.5 V輸入電壓范圍
• 1.0V至5.5V輸出電壓范圍
• 2 A 連續輸出電流：V 在 ≥ 2.5 V，V 外 = 3.5 伏
• 效率高達 96%
• 2.5MHz典型開關頻率
• 35μA工作靜態電流
• 集成軟啟動
• 省電模式
• 真正的關機功能
• 輸出電容器放電功能
• 過溫保護和過流保護
• 寬電容選擇
• 小型 2.1 mm × 2.1 mm、25 引腳 WCSP

參數

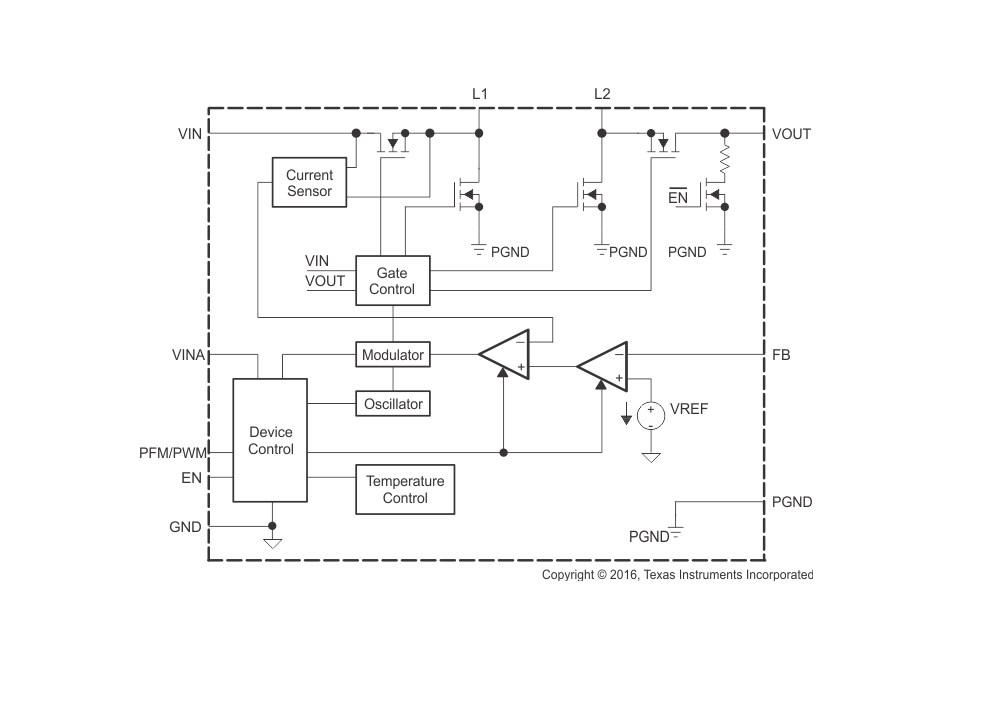

方框圖

?1. 產品概述?
TPS63027是德州儀器（TI）推出的一款高效、低靜態電流的降壓-升壓轉換器，適用于輸入電壓可能高于、低于或等于輸出電壓的應用場景。其核心特點包括：

• ?輸入電壓范圍?：2.3V至5.5V
• ?輸出電壓范圍?：1.0V至5.5V（可調或固定）
• ?輸出電流能力?：升壓模式最高2A，降壓模式最高4A
• ?效率?：高達96%
• ?封裝?：2.1mm × 2.1mm 25引腳WCSP封裝

?2. 關鍵特性?

• ?無縫模式切換?：自動在降壓和升壓模式間轉換，確保輸出電壓穩定。
• ?低功耗設計?：靜態電流僅35μA，支持節能模式（PFM）以提升輕載效率。
• ?保護功能?：過溫保護、過流保護、輸出電容放電功能及真關斷功能。
• ?高頻開關?：2.5MHz固定開關頻率，減少外部元件尺寸。

?3. 典型應用?

• 智能手機、平板電腦等移動設備
• 便攜式電子設備的電源管理
• 電池供電系統（如POS設備、物聯網終端）

?4. 設計要點?

• ?電感選擇?：推薦1μH電感（如Coilcraft XAL4020），需滿足飽和電流要求。
• ?電容配置?：輸入電容≥10μF，輸出電容建議2×22μF（總有效電容20μF）。
• ?輸出電壓設置?：通過外部電阻分壓器調節，F(xiàn)B引腳基準電壓為800mV。

?5. 控制與保護機制?

• ?使能控制?：EN引腳高電平啟用，低電平關斷（負載完全斷開）。
• ?電流限制?：開關平均電流限制為4.5A（典型值），短路保護觸發閾值為1.2V。
• ?熱管理?：結溫超過140°C時觸發熱關斷（20°C遲滯）。

?6. 性能曲線與測試數據?
文檔提供了效率、輸出電流、紋波等關鍵參數的實測曲線，例如：

• 在3.3V輸出、2A負載下，效率可達90%以上。
• 負載瞬態響應時間＜200μs（升壓/降壓模式）。

?7. 布局建議?

• 輸入/輸出電容需貼近芯片引腳，降低寄生電感。
• 電源地（GND）與模擬地（AGND）單點連接。

?8. 文檔支持?
包含完整引腳定義、電氣特性表、典型應用電路及第三方元件推薦列表（如電感型號）。
